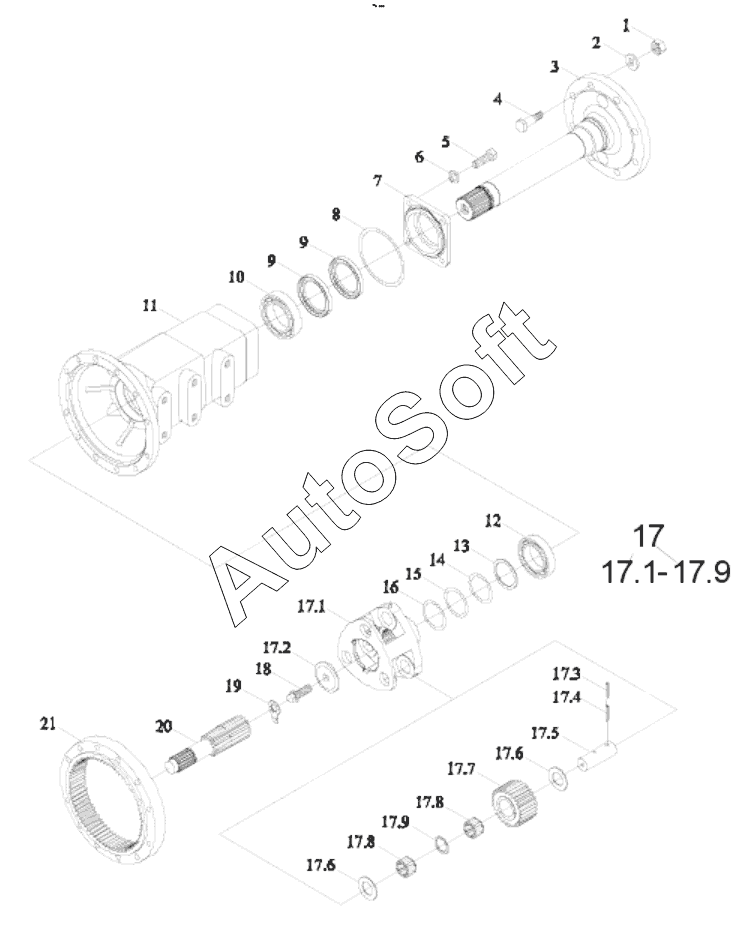

Каталог запасных частей к технике: Lovol TS-4A504-038K. TB450.392 RIGHT FINAL TRANSMISSION ASSEMBLY
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17.1
17.1
17.2
17.3
17.4
17.5
17.6
17.6
17.7
17.8
17.8
17.9
17.9
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TB450.392 | T***2 | RIGHT FINAL TRANSMISSION ASSEMBLY | |
| 1 | G***L | HEXAGON NUT, TYPE-2 | |
| 10 | G***2 | DEEP GROOVE BALL BEARING | |
| 11 | F***4 | RIGHT DRIVING SHAFT HOUSING | |
| 12 | G***1 | Deep Groove Ball Bearing | |
| 13 | F***3 | SPACER BUSH | |
| 14 | F***1 | Adjusting Washer | |
| 15 | F***2 | Adjusting Washer | |
| 16 | F***3 | Adjusting Washer | |
| 17 | T***1 | FINAL TRANSMISSION PLANET BRACKET ASSEMBLY | |
| 17.1 | F***4 | PLANET CARRIER | |
| 17.2 | F***1 | Retainer Block | |
| 17.3 | G***6 | PIN | |
| 17.4 | Q***6 | PIN | |
| 17.5 | F***6 | PLANET GEAR SHAFT | |
| 17.6 | F***9 | NEEDLE OUTER SPACER RING | |
| 17.7 | T***1 | FINAL TRANSMISSION PLANET GEAR | |
| 17.8 | G***2 | NEEDLE | |
| 17.9 | F***5 | NEEDLE INNER SPACER RING | |
| 18 | F***2 | Driving Shaft Lock Bolt | |
| 19 | F***0 | Driving Shaft Lock Piece | |
| 2 | F***7 | WASHER | |
| 20 | T***1 | RIGHT FINAL TRANSMISSION HALF SHAFT | |
| 21 | T***2 | FINAL TRANSMISSION GEAR RING | |
| 3 | F***8 | DRIVING SHAFT | |
| 4 | F***5 | REAR HUB BOLT | |
| 5 | G***L | Hexagon Bolt | |
| 6 | G***P | Washer | |
| 7 | F***6 | OIL SEAL SEAT | |
| 8 | G***G | O-RING | |
| 9 | G***D | SEAL RING |
