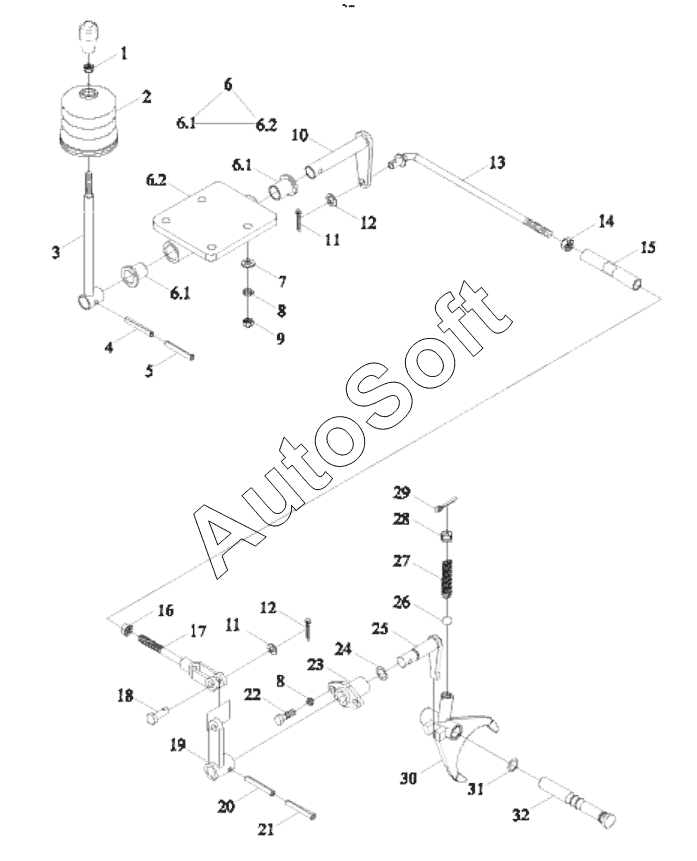

Каталог запасных частей к технике: Lovol TS-4A504-038K. TS04413010000 PTO CONTROL ASSEMBLY
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04413010000 | T***0 | PTO control assembly | |
| 1 | G***L | Hexagon Nut, Style 1 | |
| 2 | T***2 | Dustproof ring | |
| 3 | T***2 | PTO control lever weldment | |
| 4 | G***2 | Spring-type straight pin | |
| 5 | G***2 | Spring-type straight pin | |
| 6 | T***3 | Support seat press | |
| 7 | G***P | Plain washer | |
| 8 | G***P | Standard spring washer | |
| 9 | G***L | Hexagon nut, style 1 | |
| 10 | T***4 | Control rocker arm weldment | |
| 11 | G***P | Split pin | |
| 12 | G***P | Plain washer | |
| 13 | T***5 | Intermediate drawbar | |
| 14 | G***L | Hexagon nut, style 1 | |
| 15 | F***3 | Countershaft | |
| 16 | G***L | Hexagon nut, style 1 | |
| 17 | T***5 | Short pull rod weldment | |
| 18 | G***0 | Pin shaft | |
| 19 | T***2 | Rocker arm weldment | |
| 20 | G***6 | Spring-type straight pin | |
| 21 | G***6 | Spring-type straight pin | |
| 22 | G***L | Hexagon flange nut | |
| 23 | F***9 | Dial lever bush | |
| 24 | G***G | O-ring sealant used for hydraulic or pneumatic parts | |
| 25 | T***4 | Finger-shaped dial lever | |
| 26 | G***b | Steel ball | |
| 27 | F***3 | Retaining spring, fork shaft | |
| 28 | T***3 | Screw | |
| 29 | G***P | Split pin | |
| 30 | T***a | PTO control shift fork | |
| 31 | G***G | O-ring sealant used for hydraulic or pneumatic parts | |
| 32 | F***a | PTO shift fork shaft |
