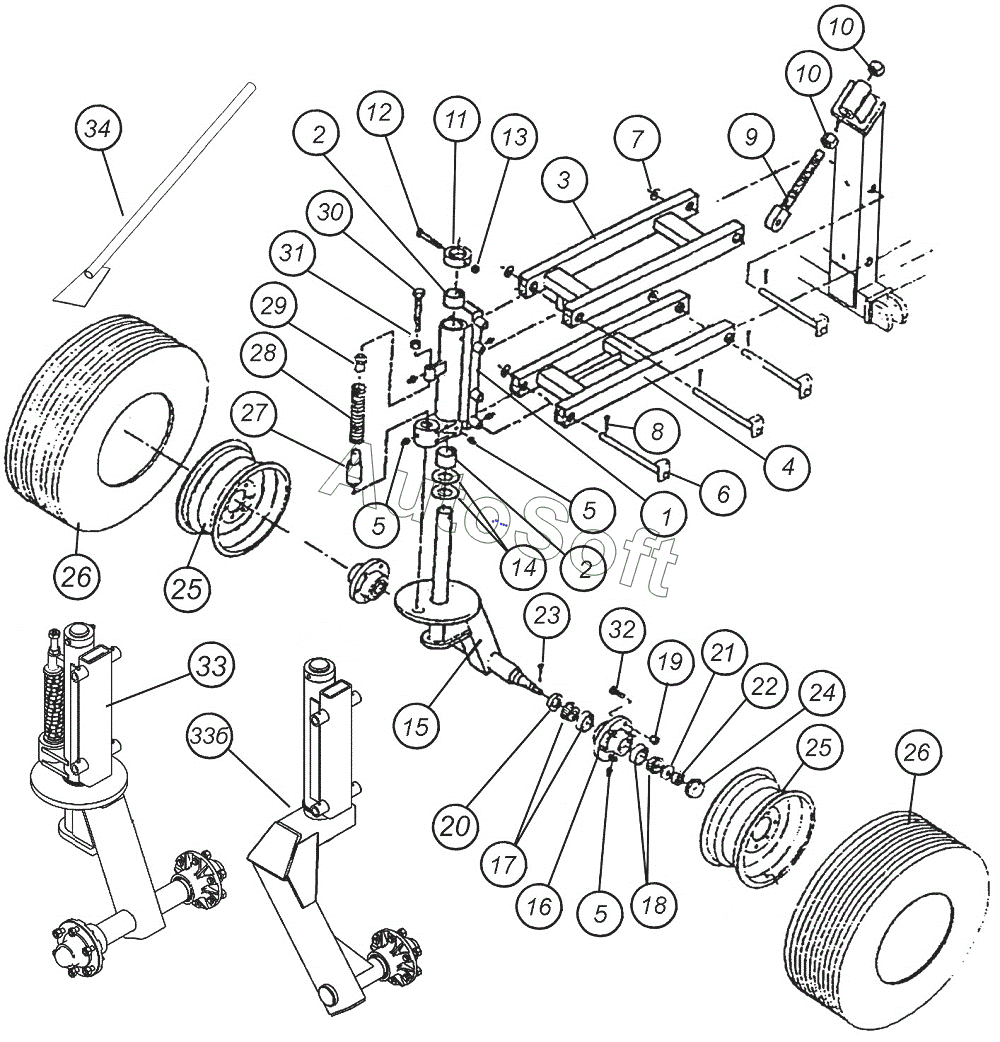

Каталог запасных частей к технике: Агро КУЗБАСС ПК-9,7 (2014). Передняя подвеска
1
2
2
3
4
5
5
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
17
17
17
18
18
18
18
19
19
20
21
22
22
23
24
24
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
27
28
29
30
31
32
32
33
33б
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Корпус | |
| 10 | 1***6 | Гайка | |
| 11 | 1***4 | Фиксатор | |
| 12 | Б***м | Болт | |
| 13 | Г***2 | Гайка | |
| 13 | Ш***2 | Шайба пружинная | |
| 14 | 1***4 | Шайба упорная | |
| 15 | 1***С | Жесткий узел двойной | |
| 15а | 2***С | Жесткий узел одинарный | |
| 16 | 1***4 | Ступица | |
| 16а | 1***Н | Ступица | |
| 16б | 6***2 | Ступица | |
| 17 | П***8 | Подшипник внутренний | |
| 17 | П***9 | Подшипник внутренний | |
| 17 | П***8 | Подшипник внутренний | |
| 17 | П***9 | Подшипник внутренний | |
| 18 | П***6 | Подшипник внутренний | |
| 18 | П***6 | Подшипник внутренний | |
| 18 | П***6 | Подшипник наружный | |
| 18 | П***6 | Подшипник наружный | |
| 19 | 1***4 | Гайка ступицы | |
| 19 | 5***4 | Гайка ступицы | |
| 1а | 1***4 | Корпус | |
| 1б | 2***0 | Корпус | |
| 2 | 1***4 | Втулка | |
| 20 | М***3 | Манжета | |
| 20а | 7***0 | Манжета | |
| 20б | 5***1 | Сальник ступицы | |
| 20б | 5***1 | Манжета | |
| 21 | 1***4 | Шайба | |
| 22 | 1***4 | Гайка корончатая | |
| 22 | 5***1 | Гайка корончатая | |
| 23 | Ш***9 | Шплинт | |
| 24 | 1***4 | Колпак ступицы | |
| 24 | 5***0 | Колпак ступицы | |
| 25 | 1***2 | Диск опорного колеса | |
| 25 | 5***2 | Обод | |
| 25 | 5***2 | Обод | |
| 26 | 1***1 | Колесо опорное с диском | |
| 26 | V***E | Шина | |
| 26 | V***E | Шина | |
| 27 | 1***4 | Палец | |
| 28 | 1***4 | Пружина-рессора | |
| 29 | 1***4 | Узел контроля упругости | |
| 3 | 1***4 | Перекладина верхняя | |
| 30 | 1***4 | Регулирующий стержень | |
| 31 | К***0 | Контргайка | |
| 32 | 1***7 | Болт ступицы | |
| 32 | 5***1 | Болт ступицы | |
| 33 | 1***4 | Узел жесткого двойного колеса | |
| 33а | 1***С | Узел жесткого двойного колеса | |
| 33б | 2***С | Узел жесткого одинарного колеса | |
| 34 | 1***0 | Чистик | |
| 35а | S***9 | Ступица с полуосью в сборе | |
| 35б | S***1 | Ступица с полуосью в сборе | |
| 36а | А***8 | Мост | |
| 36б | A***1 | Мост | |
| 4 | 1***4 | Перекладина нижняя | |
| 5 | П***6 | Пресс-масленка | |
| 6 | 1***1 | Палец | |
| 7 | 1***3 | Шайба | |
| 8 | Ш***3 | Шплинт | |
| 9 | 1***4 | Болт регулировки глубины |
