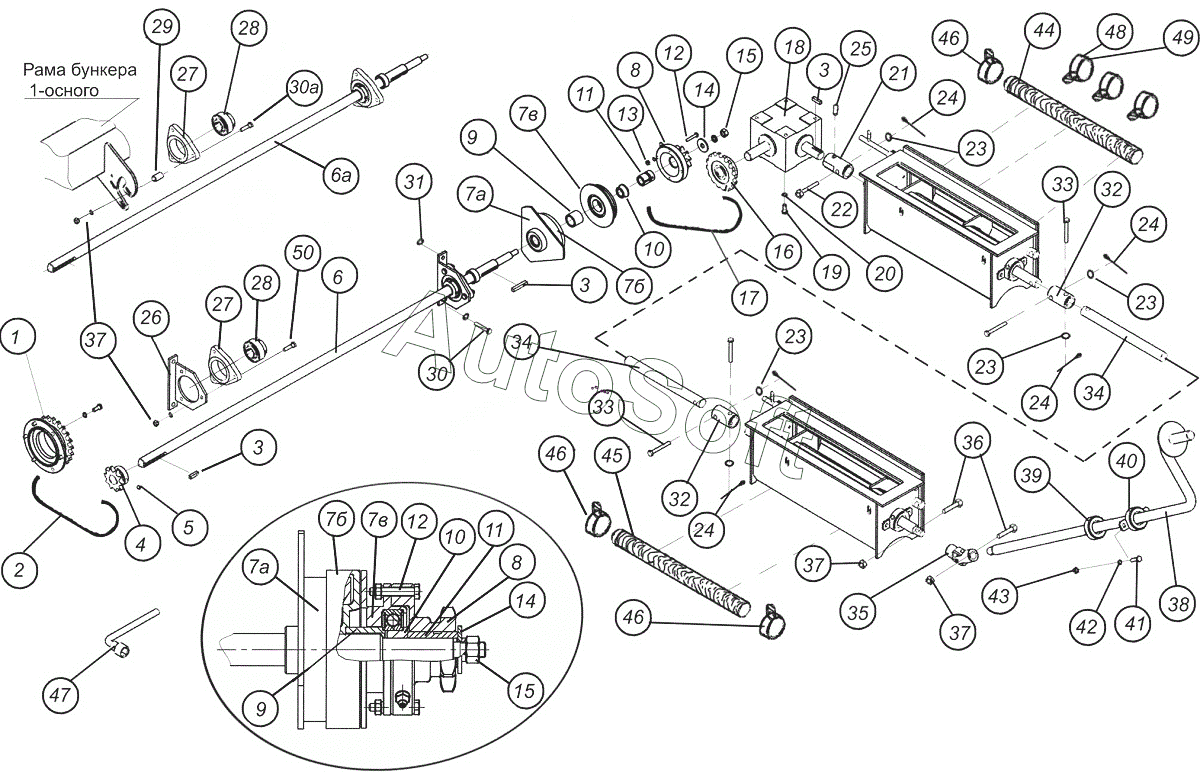

Каталог запасных частей к технике: Агро КУЗБАСС ПК-9,7 (2014). Привод высевающего механизма (бункер V=6,5м3)
1
1а
1б
2
2а
2б
2б
3
3
3
4
5
6
6
6а
6а
6а
7
7а
7а
7б
7б
7в
7в
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16а
17
17а
17б
17б
18
18
19
19
19
20
20
20
21
22
23
23
23
23
24
24
24
24
25
26
27
27
28
28
29
30
30
30а
31
32
32
33
33
34
34
35
36
37
37
37
37
37
37
37
37
38
39
40
41
42
43
43
44
45
46
46
46
47
48
49
50
51
51
51а
51а
51а
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***С | Крышка-звездочка для 2-осного бункера со ступицами | |
| 10 | А***3 | Втулка посадочная под подшипник | |
| 11 | А***1 | Втулка распорная | |
| 12 | Б***м | Болт | |
| 13 | Г***6 | Гайка | |
| 13 | Ш***я | Шайба пружинная | |
| 14 | А***5 | Шайба | |
| 15 | Г***2 | Гайка | |
| 15 | Ш***я | Шайба пружинная | |
| 16 | Т***1 | Звездочка | |
| 16а | H***5 | Звездочка | |
| 17 | Ц***0 | Цепь | |
| 17а | Ц***0 | Цепь | |
| 17б | П***0 | Звено | |
| 17б | С***0 | Соединительное звено | |
| 18 | S***2 | Редуктор в сборе | |
| 18 | Т***0 | Редуктор в сборе | |
| 19 | Б***0 | Болт | |
| 19 | Б***0 | Болт | |
| 19 | Ш***0 | Шайба плоская | |
| 1а | А***С | Крышка-звездочка для 2-осного бункера со ступицами | |
| 1б | А***2 | Звездочка для 1-осного бункера с колесами | |
| 2 | Ц***0 | Цепь | |
| 20 | Г***0 | Гайка | |
| 20 | Ш***я | Шайба пружинная | |
| 20 | Ш***0 | Шайба пружинная | |
| 21 | А***2 | Муфта | |
| 22 | А***6 | Штифт срезной | |
| 23 | Ш***м | Шайба плоская | |
| 24 | Ш***5 | Шплинт | |
| 25 | В***0 | Винт стопорный | |
| 26 | А***0 | Опора подшипниковая в сборе | |
| 27 | Н***А | Корпус подшипника | |
| 28 | А***1 | Подшипник | |
| 29 | А***5 | Втулка | |
| 2а | Ц***0 | Цепь | |
| 2б | П***0 | Звено | |
| 2б | С***0 | Соединительное звено | |
| 3 | Ш***0 | Шпонка | |
| 30 | Б***0 | Болт | |
| 30 | Ш***0 | Шайба пружинная | |
| 30а | Б***0 | Болт | |
| 31 | Ш***м | Шайба плоская | |
| 32 | Т***5 | Муфта | |
| 33 | О***р | Ось | |
| 34 | Т***7 | Вал промежуточный | |
| 35 | Т***0 | Шарнир | |
| 36 | Б***0 | Болт | |
| 37 | Г***0 | Гайка | |
| 37 | Ш***я | Шайба пружинная | |
| 38 | Т***1 | Рукоятка | |
| 39 | Ш***К | Подшипник шарнир. | |
| 4 | А***1 | Звездочка | |
| 40 | Т***1 | Обойма подшипника | |
| 41 | Б***5 | Болт | |
| 42 | Ш***м | Шайба плоская | |
| 43 | Г***8 | Гайка | |
| 43 | Ш***я | Шайба пружинная | |
| 44 | 1***2 | Шланг подпора воздуха | |
| 45 | 1***0 | Шланг подпора воздуха | |
| 46 | К***0 | Хомут | |
| 47 | А***0 | Ключ 1 регулирования заслонки | |
| 48 | Т***7 | Хомут | |
| 49 | Т***1 | Трубка | |
| 5 | В***0 | Винт стопорный | |
| 50 | Б***0 | Болт | |
| 51 | А***1 | Вал электромуфты в сборе бункера 2-осного | |
| 51 | А***0 | Вал электромуфты в сборе бункера 2-осного | |
| 51а | А***0 | Вал электромуфты в сборе бункера 1-осного | |
| 51а | А***1 | Вал электромуфты в сборе бункера 1-осного | |
| 51а | А***2 | Вал электромуфты в сборе бункера 1-осного | |
| 6 | А***0 | Вал электромуфты бункера 2-осного | |
| 6 | А***1 | Вал электромуфты бункера 2-осного | |
| 6а | А***0 | Вал электромуфты бункера 1-осного | |
| 6а | А***0 | Вал электромуфты бункера 1-осного | |
| 6а | А***1 | Вал электромуфты бункера 1-осного | |
| 7 | W***7 | Муфта электромагнитная в сборе | |
| 7а | Т***5 | Электромагнит | |
| 7б | Т***4 | Полумуфта 1 | |
| 7в | Т***2 | Полумуфта 2 | |
| 8 | А***2 | Звездочка | |
| 9 | W***1 | Втулка распорная |
