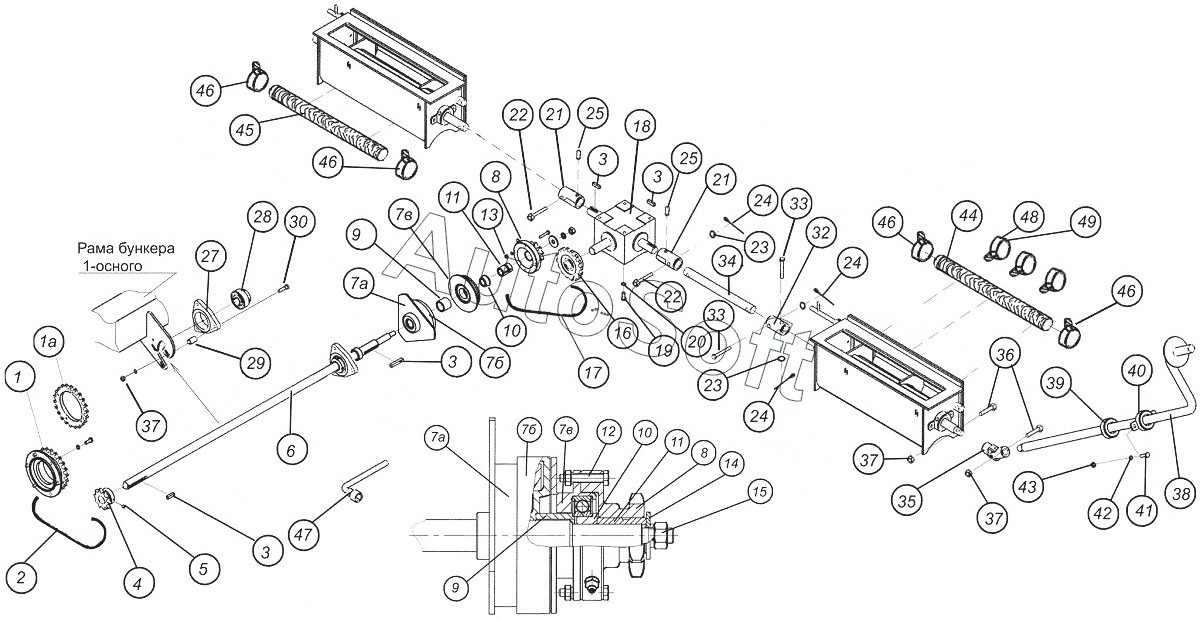

Каталог запасных частей к технике: Агро КУЗБАСС ПК-9,7 (2014). Привод высевающего механизма (бункер 1-осный V=10м3)
1
1а
2
2а
2а
3
3
3
3
4
5
6
6
6а
6б
7
7а
7а
7б
7б
7в
7в
8
8
9
9
10
10
11
11
12
13
13
14
15
15
16а
17
17а
17а
18
19
19
20
20
21
21
22
22
23
23
24
24
24
25
25
27
28
29
30
32
33
33
34
35
36
37
37
37
37
37
37
37
37
38
39
40
41
42
43
43
44
45
46
46
46
46
47
48
49
50
50а
50б
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Крышка-звездочка | |
| 10 | А***3 | Втулка посадочная под подшипник | |
| 11 | А***1 | Втулка распорная | |
| 12 | Б***м | Болт | |
| 13 | Г***6 | Гайка | |
| 13 | Ш***я | Шайба пружинная | |
| 14 | А***5 | Шайба | |
| 15 | Г***2 | Гайка | |
| 15 | Ш***я | Шайба пружинная | |
| 16а | Т***1 | Звездочка | |
| 17 | Ц***0 | Цепь | |
| 17а | П***0 | Звено | |
| 17а | С***0 | Соединительное звено | |
| 18 | S***2 | Редуктор в сборе | |
| 19 | Б***0 | Болт | |
| 19 | Ш***0 | Шайба плоская | |
| 1а | А***2 | Звездочка | |
| 2 | Ц***0 | Цепь | |
| 20 | Г***0 | Гайка | |
| 20 | Ш***0 | Шайба пружинная | |
| 21 | А***4 | Муфта | |
| 22 | А***6 | Штифт срезной | |
| 23 | Ш***м | Шайба плоская | |
| 24 | Ш***5 | Шплинт | |
| 25 | В***8 | Винт стопорный | |
| 27 | Н***А | Корпус подшипника | |
| 28 | А***1 | Подшипник | |
| 29 | А***5 | Втулка | |
| 2а | П***0 | Звено | |
| 2а | С***0 | Соединительное звено | |
| 3 | Ш***0 | Шпонка | |
| 30 | Б***0 | Болт | |
| 32 | А***5 | Муфта | |
| 33 | О***р | Ось | |
| 34 | Т***7 | Вал промежуточный | |
| 35 | Т***0 | Шарнир | |
| 36 | Б***0 | Болт | |
| 37 | Г***0 | Гайка | |
| 37 | Ш***я | Шайба пружинная | |
| 38 | Т***1 | Рукоятка | |
| 39 | Ш***К | Подшипник шарнир. | |
| 4 | А***1 | Звездочка | |
| 40 | Т***1 | Обойма подшипника | |
| 41 | Б***5 | Болт | |
| 42 | Ш***м | Шайба пружинная | |
| 43 | Г***8 | Гайка | |
| 43 | Ш***8 | Шайба плоская | |
| 44 | 1***2 | Шланг подпора воздуха | |
| 45 | 1***0 | Шланг подпора воздуха | |
| 46 | К***0 | Хомут | |
| 47 | А***0 | Ключ 1 регулирования заслонки | |
| 48 | Т***7 | Хомут | |
| 49 | Т***1 | Трубка | |
| 5 | В***0 | Винт стопорный | |
| 50 | А***0 | Вал электромуфты в сборе бункера 1-осного | |
| 50а | А***1 | Вал электромуфты в сборе бункера 1-осного | |
| 50б | А***2 | Вал электромуфты в сборе бункера 1-осного | |
| 6 | А***0 | Вал электромуфты бункера 1-осного | |
| 6 | А***1 | Вал электромуфты | |
| 6а | А***0 | Вал электромуфты бункера 1-осного | |
| 6б | А***1 | Вал электромуфты бункера 2-осного | |
| 7 | W***7 | Муфта электромагнитная в сборе | |
| 7а | Т***5 | Электромагнит | |
| 7б | Т***4 | Полумуфта 1 | |
| 7в | Т***2 | Полумуфта 2 | |
| 8 | А***2 | Звездочка | |
| 9 | W***1 | Втулка распорная |
