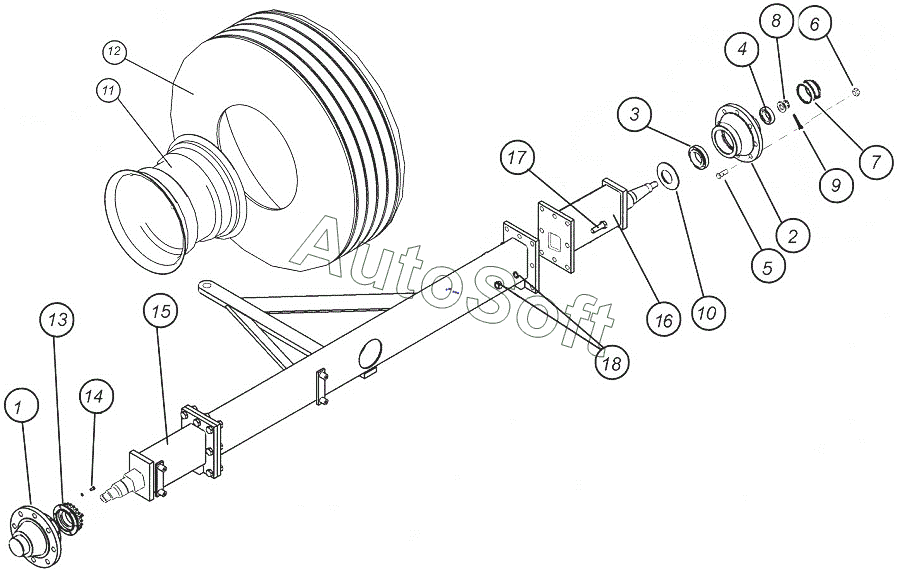

Каталог запасных частей к технике: Агро КУЗБАСС ПК-9,7 (2014). Задняя ось 2-осного бункера
1
2
3
4
5
5
6
6
7
7
8
9
10
10
11
12
13
14
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***С | Ступица задняя правая | |
| 10 | 1***8 | Манжета | |
| 10 | 3***3 | Манжета | |
| 11 | 1***5 | Обод | |
| 12 | Ш***4 | Шина | |
| 13 | Т***С | Крышка-звездочка для 2-осного бункера со ступицами | |
| 13а | А***С | Крышка-звездочка для 2-осного бункера со ступицами | |
| 14 | Б***0 | Болт | |
| 14 | Ш***м | Шайба пружинная | |
| 15 | А***С | Жесткая цапфа правая | |
| 16 | А***С | Жесткая цапфа левая | |
| 17 | Б***5 | Болт | |
| 18 | Г***0 | Гайка | |
| 18 | Ш***я | Шайба пружинная | |
| 2 | A***5 | Ступица | |
| 3 | 3***0 | Подшипник внутренний | |
| 4 | 3***4 | Подшипник наружный | |
| 5 | 3***4 | Колесный болт | |
| 5 | A***2 | Колесный болт | |
| 6 | 3***5 | Гайка ступицы | |
| 6 | A***3 | Гайка ступицы | |
| 7 | 1***4 | Крышка ступицы | |
| 7 | 3***9 | Крышка ступицы | |
| 8 | 3***2 | Гайка-шайба корончатая | |
| 9 | Ш***3 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
