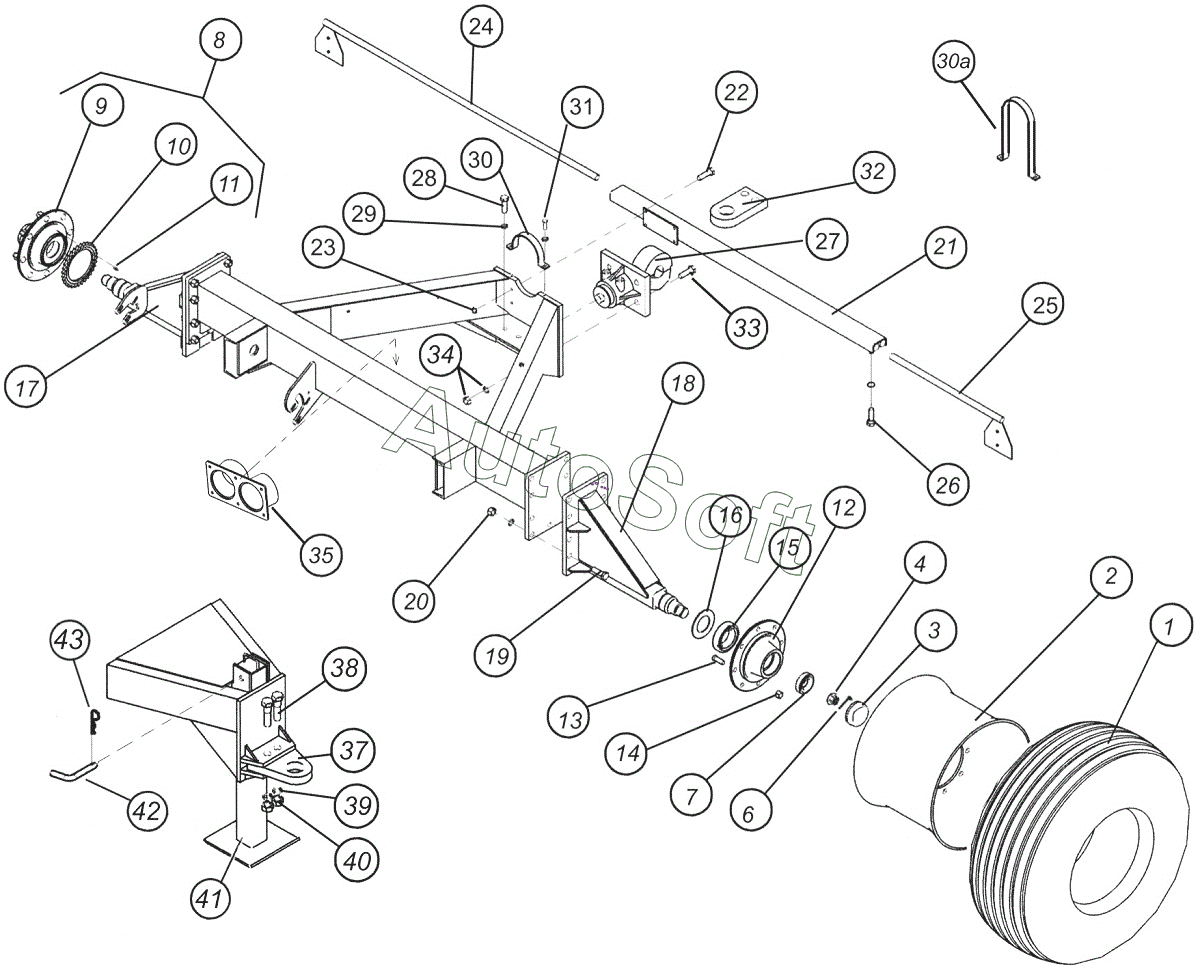

Каталог запасных частей к технике: Агро КУЗБАСС ПК-9,7 (2014). Ось одноосного бункера V=6,5м3
1
2
3
3
3
4
4
4а
6
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
16
17
18
19
20
20
21
22
23
23
24
25
26
26
27
28
29
30
30а
31
31
32
33
34
34
35
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***1 | Шина | |
| 10 | А***2 | Звездочка для 1-осного бункера с колесами | |
| 11 | А***3 | Винт стопорный | |
| 12 | A***5 | Ступица | |
| 12а | S***1 | Ступица | |
| 13 | 3***4 | Колесный болт | |
| 13 | A***2 | Колесный болт | |
| 13а | 5***1 | Колесный болт | |
| 13а | A***2 | Колесный болт | |
| 14 | 3***5 | Гайка ступицы | |
| 14 | A***3 | Гайка ступицы | |
| 14а | 5***1 | Шайба пружинная конусная | |
| 14а | 5***1 | Шайба пружинная конусная | |
| 14а | A***3 | Гайка ступицы | |
| 15 | 3***4 | Подшипник внутренний | |
| 15 | А***0 | Подшипник внутренний | |
| 15а | 5***4 | Подшипник внутренний | |
| 15а | А***0 | Подшипник внутренний | |
| 15б | 3***5 | Подшипник внутренний | |
| 15б | 7***5 | Подшипник внутренний | |
| 16 | 1***9 | Манжета | |
| 16 | 3***5 | Гайка ступицы | |
| 16 | А***1 | Манжета | |
| 16а | 5***1 | Манжета | |
| 16а | А***1 | Манжета | |
| 17 | A***0 | Цапфа правая | |
| 18 | А***0 | Цапфа левая | |
| 19 | Б***5 | Болт | |
| 1а | Ш***R | Шина | |
| 2 | А***7 | Диск | |
| 20 | Г***2 | Гайка | |
| 20 | Ш***я | Шайба пружинная | |
| 21 | А***0 | Кронштейн | |
| 22 | Б***5 | Болт | |
| 23 | Г***8 | Гайка | |
| 23 | Ш***8 | Шайба пружинная | |
| 24 | А***0 | Штанга | |
| 25 | А***1 | Штанга | |
| 26 | Б***5 | Болт | |
| 26 | К***8 | Контргайка | |
| 27 | 2***0 | Прибор буксировки | |
| 28 | Б***5 | Болт | |
| 29 | Ш***4 | Шайба пружинная | |
| 2а | Д***5 | Диск | |
| 3 | 1***5 | Крышка ступицы | |
| 3 | 3***3 | Крышка ступицы | |
| 3 | A***4 | Крышка ступицы | |
| 30 | К***Р | Хомут | |
| 30а | А***0 | Хомут | |
| 31 | Б***0 | Болт | |
| 31 | Ш***8 | Шайба пружинная | |
| 32 | 1***3 | Серьга | |
| 33 | Б***м | Болт | |
| 34 | Г***5 | Гайка | |
| 34 | Ш***0 | Шайба пружинная | |
| 35 | А***0 | Патрубок двойной | |
| 36 | S***0 | Полуось в сборе со ступицей | |
| 37 | 1***3 | Серьга | |
| 38 | 1***1 | Болт | |
| 39 | Ш***м | Шайба пружинная | |
| 3а | 5***2 | Крышка ступицы | |
| 4 | 3***4 | Гайка-шайба корончатая | |
| 4 | А***6 | Гайка-шайба корончатая | |
| 40 | Г***0 | Гайка | |
| 41 | Р***0 | Опора | |
| 42 | Р***9 | Стопорный палец | |
| 4а | 5***5 | Гайка-шайба корончатая | |
| 6 | Ш***0 | Шплинт | |
| 7 | 3***8 | Подшипник наружный | |
| 7 | A***9 | Подшипник наружный | |
| 7а | 5***1 | Подшипник наружный | |
| 7а | A***9 | Подшипник наружный | |
| 7б | 3***2 | Подшипник наружный | |
| 7б | 7***2 | Подшипник наружный | |
| 8 | A***0 | Ступица-звездочка в сборе | |
| 8а | A***0 | Ступица-звездочка в сборе | |
| 9 | А***1 | Ступица | |
| 9а | А***1 | Ступица |
