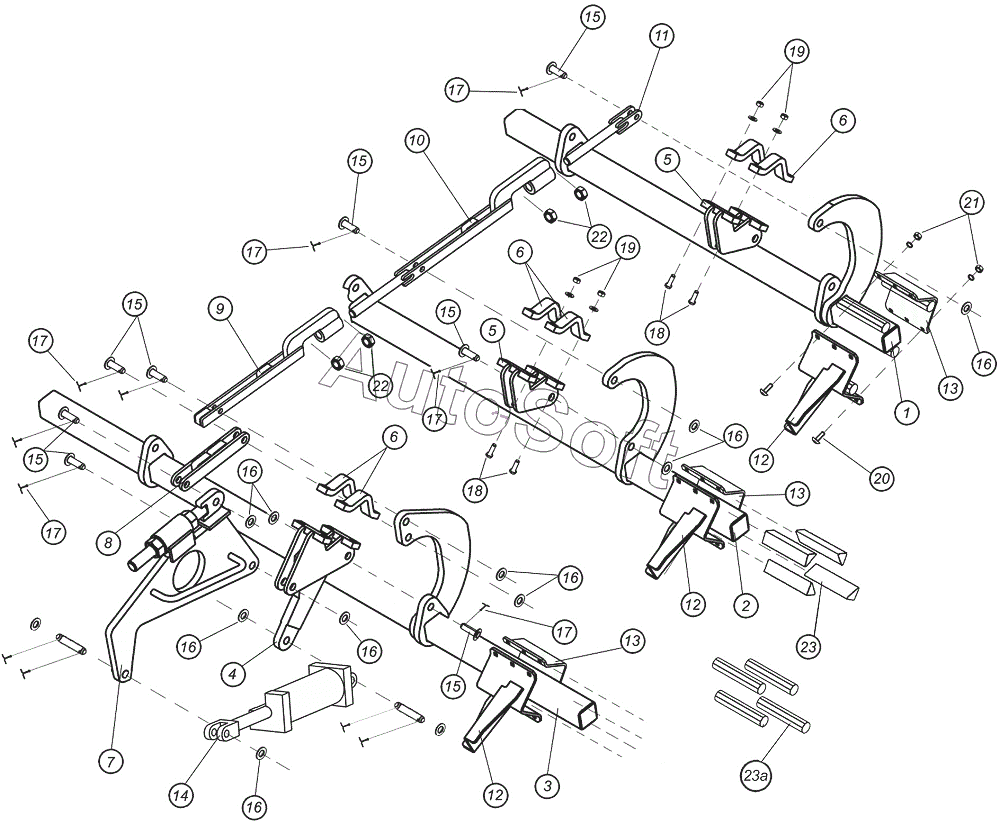

Каталог запасных частей к технике: Агро КУЗБАСС-А ПК-10,6 (2016). Механизм сошников
1
2
3
4
5
5
6
6
6
7
8
9
10
11
12
12
12
13
13
13
14
15
15
15
15
15
15
16
16
16
16
16
16
16
17
17
17
17
17
17
18
18
19
19
19
19
19
19
20
21
21
22
22
23
23а
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***3 | Балка сошников | |
| 10 | П***0 | Тяга передняя | |
| 11 | П***0 | Вилка | |
| 12 | С***0 | Кронштейн | |
| 13 | С***1 | Кронштейн рабочего органа | |
| 14 | 3***5 | Гидроцилиндр | |
| 15 | П***0 | Ось | |
| 16 | 1***1 | Шайба | |
| 17 | Ш***3 | Шплинт | |
| 18 | Б***0 | Болт | |
| 19 | Г***0 | Гайка | |
| 19 | Ш***м | Шайба плоская | |
| 2 | П***4 | Балка сошников | |
| 20 | Б***0 | Болт | |
| 21 | Г***2 | Гайка | |
| 21 | Ш***м | Шайба пружинная | |
| 22 | Г***9 | Гайка | |
| 23 | A***4 | Амортизатор | |
| 23а | 7***1 | Амортизатор | |
| 3 | П***5 | Балка сошников | |
| 4 | П***0 | Кронштейн цилиндра | |
| 5 | П***0 | Кронштейн | |
| 6 | П***1 | Скоба | |
| 7 | П***1 | Рычаг в сборе | |
| 8 | П***0 | Тяга | |
| 9 | П***0 | Тяга задняя |
