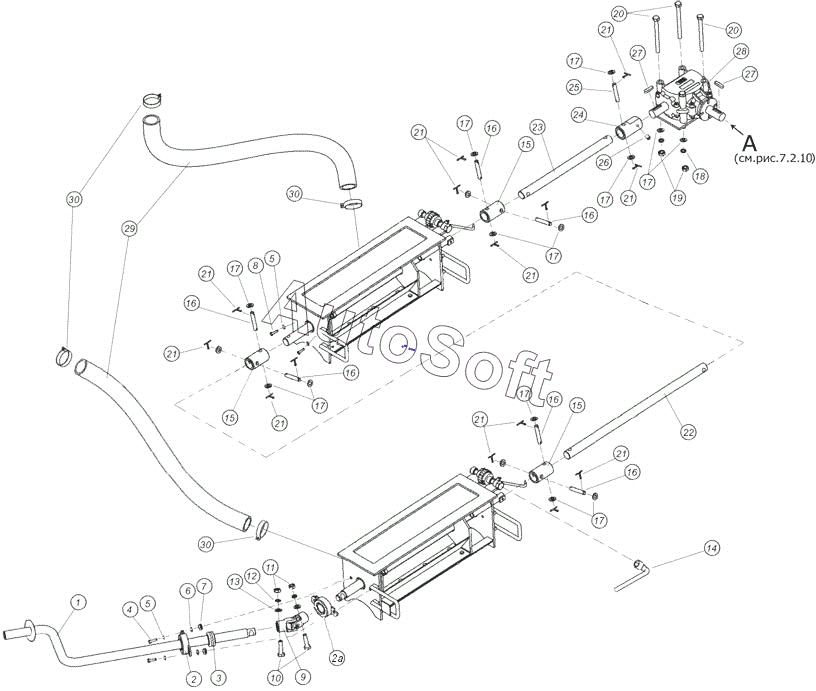

Каталог запасных частей к технике: Агро ТОМЬ ПК-6,3Б (2015). Привод высевающего механизма бункера V=4,2м3
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
15
15
15
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
18
19
20
20
21
21
21
21
21
21
21
21
21
22
23
24
25
26
27
27
28
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***1 | Рукоятка | |
| 10 | Б***0 | Болт | |
| 11 | Г***2 | Гайка | |
| 12 | Ш***м | Шайба пружинная | |
| 13 | Ш***м | Шайба плоская | |
| 15 | Т***5 | Муфта | |
| 16 | О***р | Ось | |
| 17 | Ш***м | Шайба плоская | |
| 18 | Ш***0 | Шайба пружинная | |
| 19 | Г***0 | Гайка | |
| 2 | Т***1 | Обойма подшипника | |
| 20 | Б***м | Болт | |
| 21 | Ш***5 | Шплинт | |
| 22 | Т***7 | Вал промежуточный | |
| 23 | А***8 | Вал промежуточный | |
| 24 | А***2 | Муфта | |
| 25 | А***6 | Штифт срезной | |
| 26 | В***8 | Винт стопорный | |
| 27 | Ш***5 | Шпонка | |
| 28 | S***2 | Редуктор в сборе | |
| 29 | Н***0 | Муфта подвижная | |
| 3 | Ш***К | Подшипник шарнир. | |
| 30 | М***6 | Маслёнка | |
| 32 | Н***2 | Вал | |
| 33 | 1***0 | Шланг подпора воздуха | |
| 34 | К***0 | Хомут | |
| 34а | К***0 | Хомут | |
| 35 | А***0 | Ключ 1 регулирования заслонки | |
| 4 | Б***0 | Болт | |
| 48 | Т***7 | Хомут | |
| 49 | Т***1 | Трубка | |
| 5 | Ш***м | Шайба пружинная | |
| 6 | Ш***м | Шайба плоская | |
| 7 | Г***8 | Гайка | |
| 8 | Б***0 | Болт | |
| 9 | 3***6 | Шарнир | |
| 9 | Т***0 | Шарнир |
