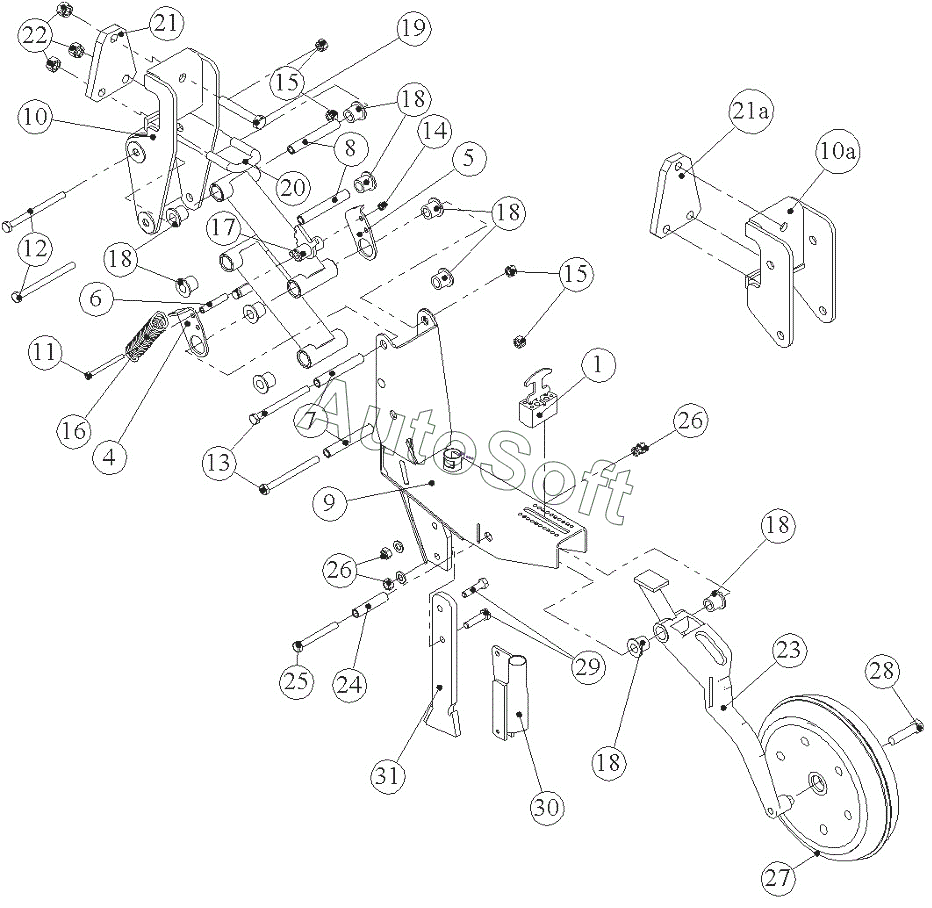

Каталог запасных частей к технике: Агро ТОМЬ ПК-6,3Б (2015). Узел анкерного сошника
1
4
5
6
7
8
9
10
10а
11
12
13
14
14
15
15
15
15
15
15
16
17
18
18
18
18
18
19
20
21
21а
22
22
23
24
25
26
26
26
26
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Упор | |
| 10 | С***0 | Кронштейн | |
| 10а | С***0 | Кронштейн | |
| 11 | Б***5 | Болт | |
| 12 | Б***0 | Болт | |
| 13 | 1***1 | Болт | |
| 14 | Г***8 | Гайка | |
| 14 | Ш***я | Шайба пружинная | |
| 15 | 1***1 | Гайка | |
| 15 | 1***1 | Гайка | |
| 16 | С***2 | Пружина | |
| 17 | С***0 | Фиксатор | |
| 18 | С***1 | Втулка | |
| 19 | Б***0 | Болт | |
| 2 | С***0 | Рычаг верхний | |
| 20 | С***8 | Стремянка | |
| 21 | С***7 | Пластина | |
| 21а | С***7 | Пластина | |
| 22 | Г***6 | Гайка | |
| 22 | Ш***я | Шайба пружинная | |
| 23 | С***1 | Коромысло | |
| 24 | С***9 | Втулка | |
| 25 | Б***0 | Болт | |
| 26 | Г***2 | Гайка | |
| 26 | Ш***я | Шайба пружинная | |
| 27 | 8***С | Колесо прикатывающее | |
| 27 | С***0 | Колесо прикатывающее | |
| 28 | Б***5 | Болт | |
| 29 | Б***0 | Болт | |
| 3 | С***1 | Рычаг нижний | |
| 30 | С***0 | Сошник | |
| 30а | С***1 | Сошник | |
| 31 | С***0 | Долото | |
| 4 | С***1 | Кронштейн левый | |
| 5 | С***1 | Кронштейн правый | |
| 6 | С***4 | Втулка | |
| 7 | С***1 | Втулка | |
| 8 | С***2 | Втулка | |
| 9 | С***0 | Корпус |
