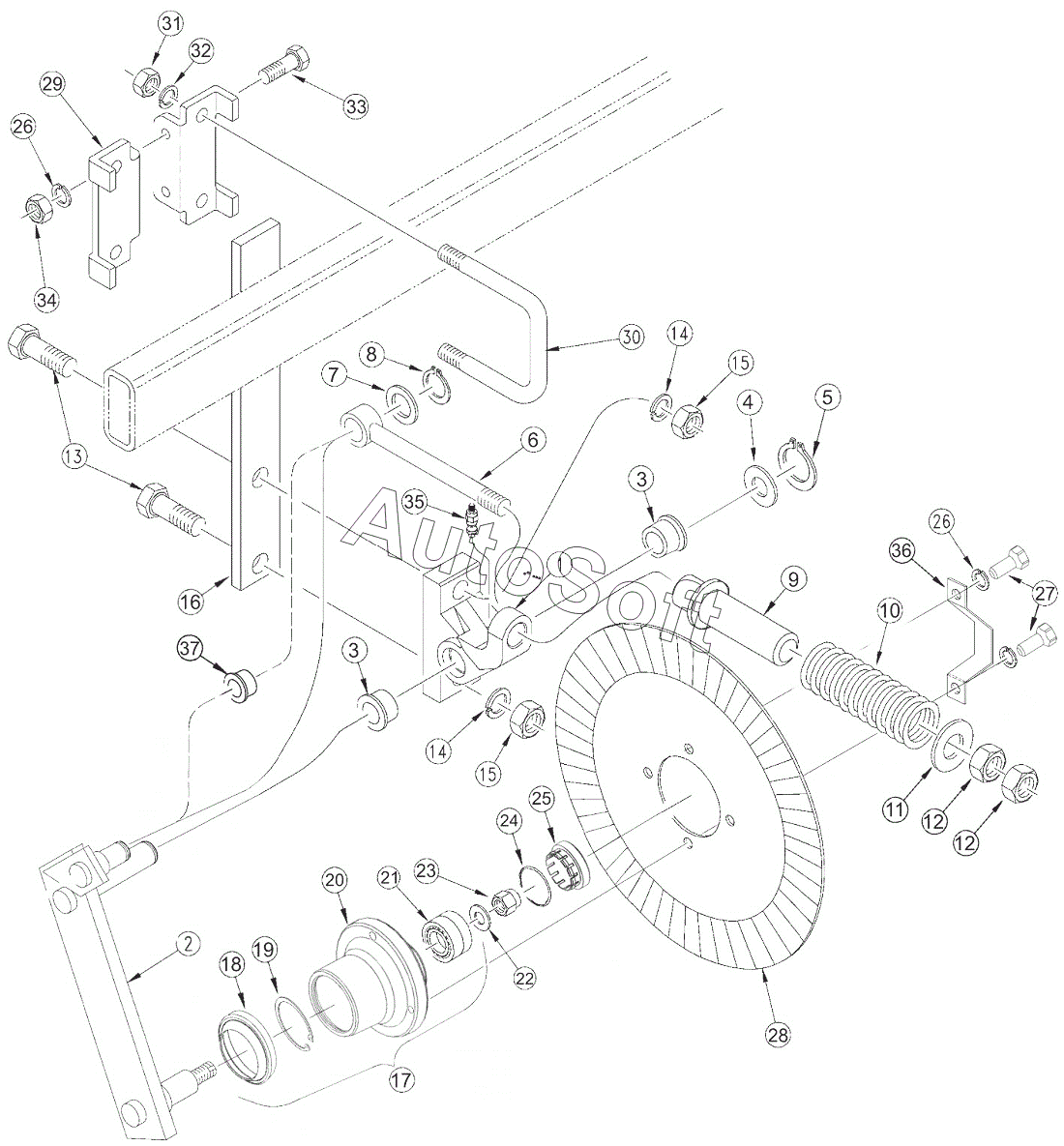

Каталог запасных частей к технике: Агро ТОМЬ ПК-6,3Б (2015). Узел режущего диска
1
1б
1в
1г
2
2а
2б
2в
3
3
3а
3б
4
4а
5
6
6а
7
7а
8
8а
9
10
11
12
12
13
14
14
15
15
16
17
17
18
19
20
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Кронштейн в сборе со втулками | |
| 10 | П***1 | Пружина | |
| 11 | П***3 | Шайба | |
| 12 | Г***0 | Гайка | |
| 13 | Б***0 | Болт | |
| 14 | Ш***м | Шайба пружинная | |
| 15 | Г***2 | Гайка | |
| 16 | П***2 | Стойка | |
| 17 | 2***0 | Ступица в сборе | |
| 17 | С***е | Ступица в сборе | |
| 18 | 2***6 | Кольцо грязезащитное | |
| 19 | 2***2 | Стопорное кольцо | |
| 1а | П***0 | Кронштейн в сборе со втулками | |
| 1б | П***0 | Кронштейн в сборе со втулками | |
| 1в | П***1 | Кронштейн без втулок | |
| 1г | П***П | Кронштейн без втулок | |
| 2 | П***0 | Рычаг | |
| 20 | 2***4 | Ступица ВАЗ-08 | |
| 20 | П***0 | Ступица | |
| 21 | 2***6 | Подшипник | |
| 22 | 2***9 | Шайба подшипника | |
| 23 | 1***1 | Гайка | |
| 24 | 2***9 | Кольцо уплотнительное резиновое | |
| 25 | 2***5 | Колпак ступицы | |
| 26 | Ш***2 | Шайба пружинная | |
| 27 | Б***5 | Болт | |
| 28 | 1***5 | Диск режущий | |
| 28 | 8***C | Диск режущий | |
| 29 | П***4 | Кронштейн | |
| 2а | П***0 | Рычаг | |
| 2б | П***0 | Рычаг | |
| 2в | П***0 | Рычаг | |
| 3 | П***1 | Втулка | |
| 30 | С***0 | Стремянка | |
| 31 | Г***6 | Гайка | |
| 32 | Ш***6 | Шайба пружинная | |
| 33 | Б***0 | Болт | |
| 34 | Г***2 | Гайка | |
| 35 | 1***6 | Цанговый штуцер | |
| 35 | 6***0 | Фитинг цанговый прямой | |
| 36 | П***7 | Скоба | |
| 36 | П***1 | Скоба | |
| 37 | С***1 | Втулка | |
| 3а | 5***6 | Втулка | |
| 3б | П***2 | Втулка разрезная | |
| 4 | П***6 | Шайба | |
| 4а | П***6 | Шайба | |
| 5 | 2***7 | Кольцо стопорное | |
| 6 | П***0 | Тяга | |
| 6а | П***0 | Тяга | |
| 7 | Ш***0 | Шайба плоская | |
| 7а | Ш***8 | Шайба плоская | |
| 8 | К***р | Кольцо стопорное | |
| 8а | К***р | Кольцо стопорное | |
| 9 | П***0 | Направляющая |
