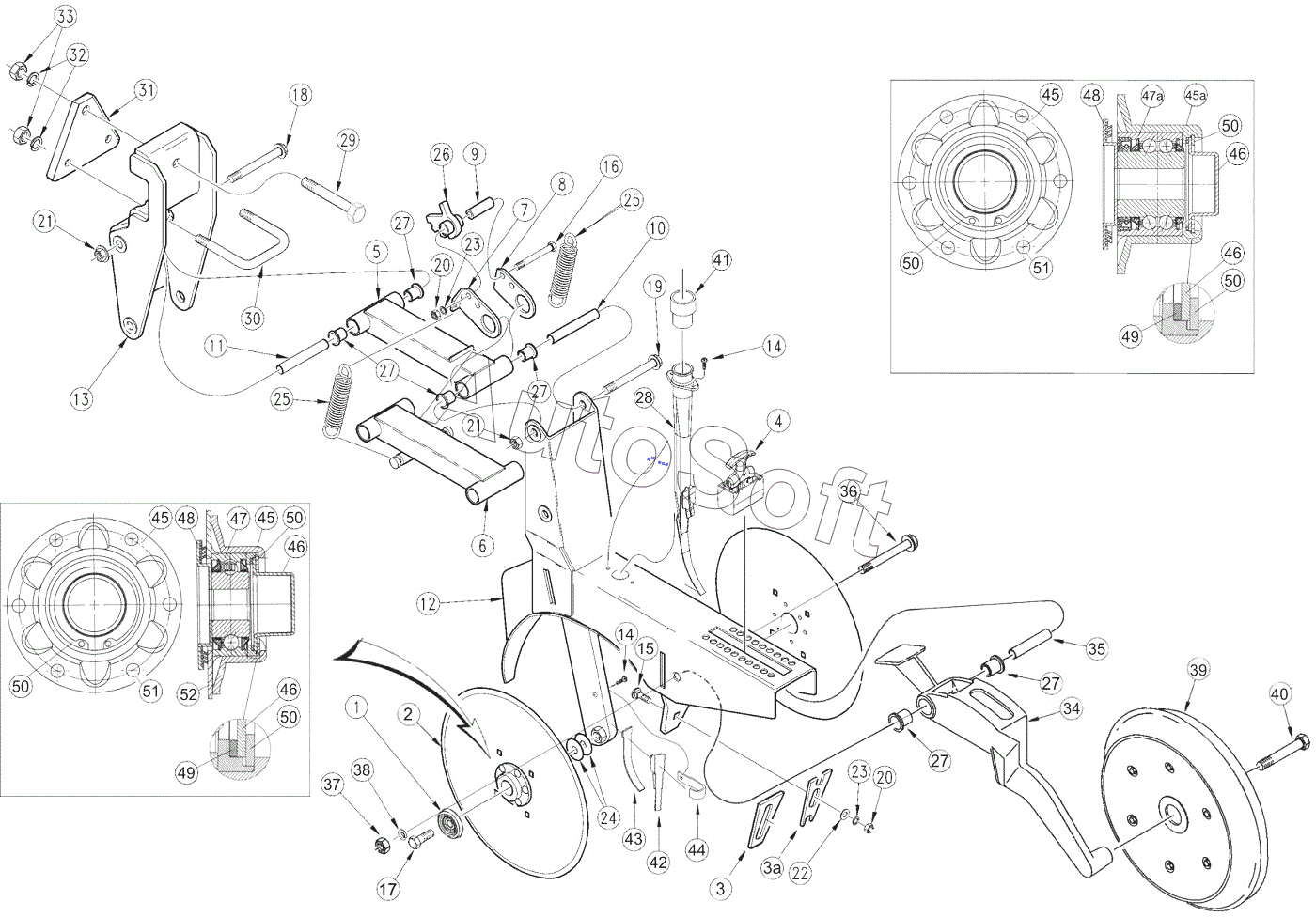

Каталог запасных частей к технике: Агро ТОМЬ ПК-10. Узел сошника
1
2
3
3а
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
20
21
21
22
23
23
24
25
25
26
27
27
27
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
45
45
45
45
45
45
45
45
45
45
45
45
45
45
46
46
46
46
47
47а
48
48
49
49
50
50
50
50
50
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Крышка | |
| 10 | С***1 | Втулка | |
| 11 | С***2 | Втулка | |
| 12 | С***0 | Корпус | |
| 12а | С***0 | Корпус | |
| 13 | С***0 | Кронштейн | |
| 14 | Б***0 | Болт | |
| 15 | Б***5 | Болт | |
| 16 | Б***5 | Болт | |
| 17 | Б***0 | Болт | |
| 17 | Б***5 | Болт | |
| 18 | Б***0 | Болт | |
| 19 | 1***1 | Болт | |
| 2 | 1***S | Диск сошника в сборе | |
| 20 | Г***0 | Гайка | |
| 21 | 1***1 | Гайка | |
| 22 | Ш***0 | Шайба плоская | |
| 23 | Ш***0 | Шайба пружинная | |
| 24 | С***4 | Прокладка регулировочная | |
| 25 | С***2 | Пружина | |
| 26 | С***0 | Фиксатор | |
| 27 | С***1 | Втулка | |
| 28 | И***1 | Трубка сошника | |
| 28 | С***7 | Трубка сошника | |
| 29 | Б***0 | Болт | |
| 2а | 1***С | Диск сошника в сборе | |
| 2б | C***0 | Диск сошника в сборе | |
| 3 | С***3 | Грязесъёмник | |
| 30 | С***8 | Стремянка | |
| 31 | С***7 | Пластина | |
| 32 | Ш***6 | Шайба пружинная | |
| 33 | Г***6 | Гайка | |
| 34 | С***1 | Коромысло | |
| 34а | С***0 | Коромысло | |
| 35 | С***9 | Втулка | |
| 36 | Б***0 | Болт | |
| 37 | Г***2 | Гайка | |
| 38 | Ш***2 | Шайба пружинная | |
| 39 | 8***С | Колесо прикатывающее | |
| 39 | С***0 | Колесо прикатывающее | |
| 3а | С***1 | Грязесъёмник | |
| 4 | С***0 | Упор | |
| 40 | Б***5 | Болт | |
| 41 | С***6 | Переходник | |
| 42 | С***8 | Направляющая | |
| 43 | С***3 | Заслонка | |
| 44 | С***9 | Скоба | |
| 45 | 2***4 | Ступица диска сошника | |
| 45 | 5***4 | Ступица диска сошника | |
| 45 | G***R | Ступица диска сошника | |
| 46 | 2***6 | Крышка | |
| 47 | 2***N | Подшипник | |
| 47а | 5***N | Подшипник усиленный двухрядный | |
| 48 | 2***1 | Манжета армированная | |
| 49 | 2***5 | Кольцо уплотнительное | |
| 5 | С***0 | Рычаг верхний | |
| 50 | 2***7 | Кольцо стопорное | |
| 51 | З***м | Заклепка | |
| 52 | 1***4 | Диск сошника | |
| 6 | С***1 | Рычаг нижний | |
| 7 | С***1 | Кронштейн левый | |
| 8 | С***1 | Кронштейн правый | |
| 9 | С***4 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
