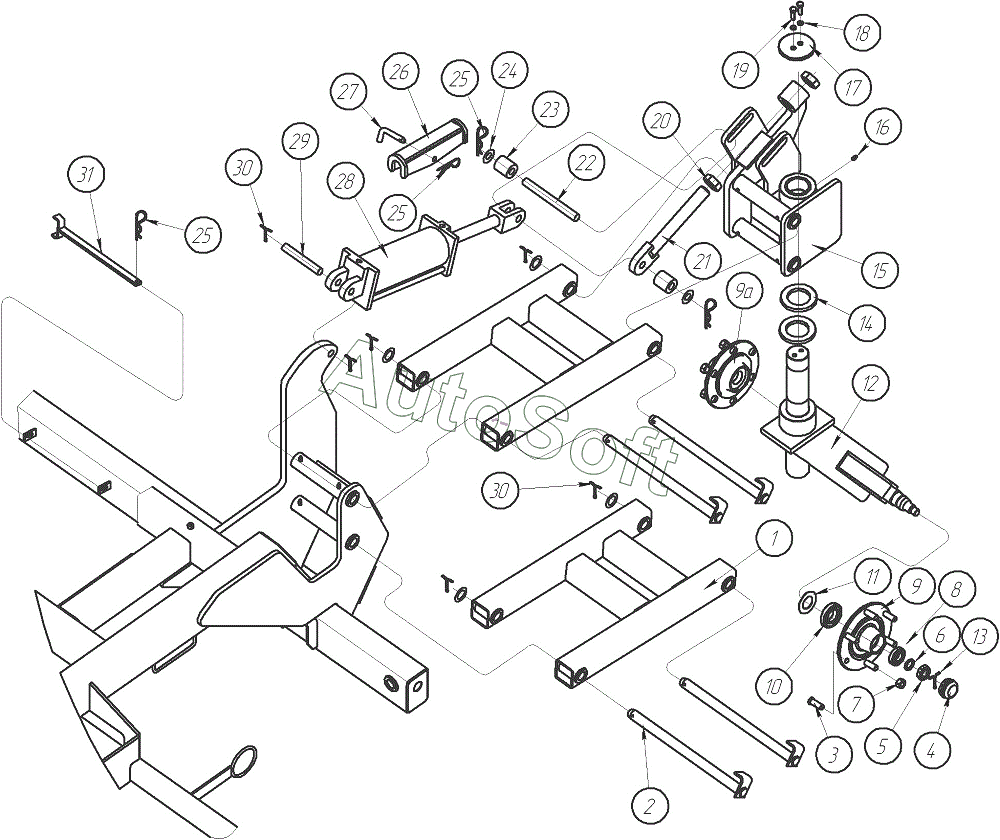

Каталог запасных частей к технике: Агро ТОМЬ ПК-12,5. Узел заднего колеса
1
2
3
3а
4
4а
5
5а
7
7
7а
8
8а
8а
9
9
9а
9а
10
10а
10а
11
11а
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
28а
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***1 | Рамка | |
| 10 | 5***1 | Подшипник внутренний | |
| 10а | П***1 | Подшипник внутренний | |
| 10а | П***1 | Подшипник внутренний | |
| 11 | 5***1 | Манжета | |
| 11а | 5***1 | Манжета | |
| 12 | Н***1 | Стойка | |
| 13 | Ш***0 | Шплинт | |
| 14 | Н***1 | Шайба | |
| 15 | Н***1 | Кулак | |
| 16 | П***6 | Пресс-масленка | |
| 17 | Н***2 | Шайба | |
| 18 | Ш***2 | Шайба пружинная | |
| 19 | Б***0 | Болт | |
| 2 | Н***1 | Палец | |
| 20 | 1***1 | Гайка | |
| 21 | Н***0 | Болт регулировки глубины | |
| 22 | Н***0 | Ось | |
| 23 | Н***3 | Втулка распорная | |
| 24 | 1***1 | Шайба | |
| 25 | 0***2 | Чека | |
| 26 | Н***0 | Упор транспортный задний | |
| 27 | 7***4 | Палец стопорный | |
| 28 | 8***С | Гидроцилиндр | |
| 28а | 1***А | Гидроцилиндр | |
| 29 | П***0 | Палец | |
| 3 | 5***1 | Болт ступицы | |
| 30 | Ш***0 | Шплинт | |
| 31 | Н***1 | Ключ фиксатора | |
| 3а | 3***4 | Колесный болт | |
| 4 | 5***1 | Крышка ступицы | |
| 4а | 1***3 | Крышка ступицы | |
| 5 | 5***1 | Гайка корончатая | |
| 5а | Г***1 | Гайка корончатая | |
| 7 | 5***1 | Шайба пружинная конусная | |
| 7 | 5***1 | Шайба пружинная конусная | |
| 7а | 3***0 | Гайка опорного колеса | |
| 8 | 5***8 | Подшипник наружный | |
| 8а | П***8 | Подшипник наружный | |
| 8а | П***8 | Подшипник наружный | |
| 9 | 6***3 | Ступица | |
| 9 | С***а | Ступица | |
| 9а | A***0 | Ступица в сборе | |
| 9а | А***2 | Ступица в сборе |
