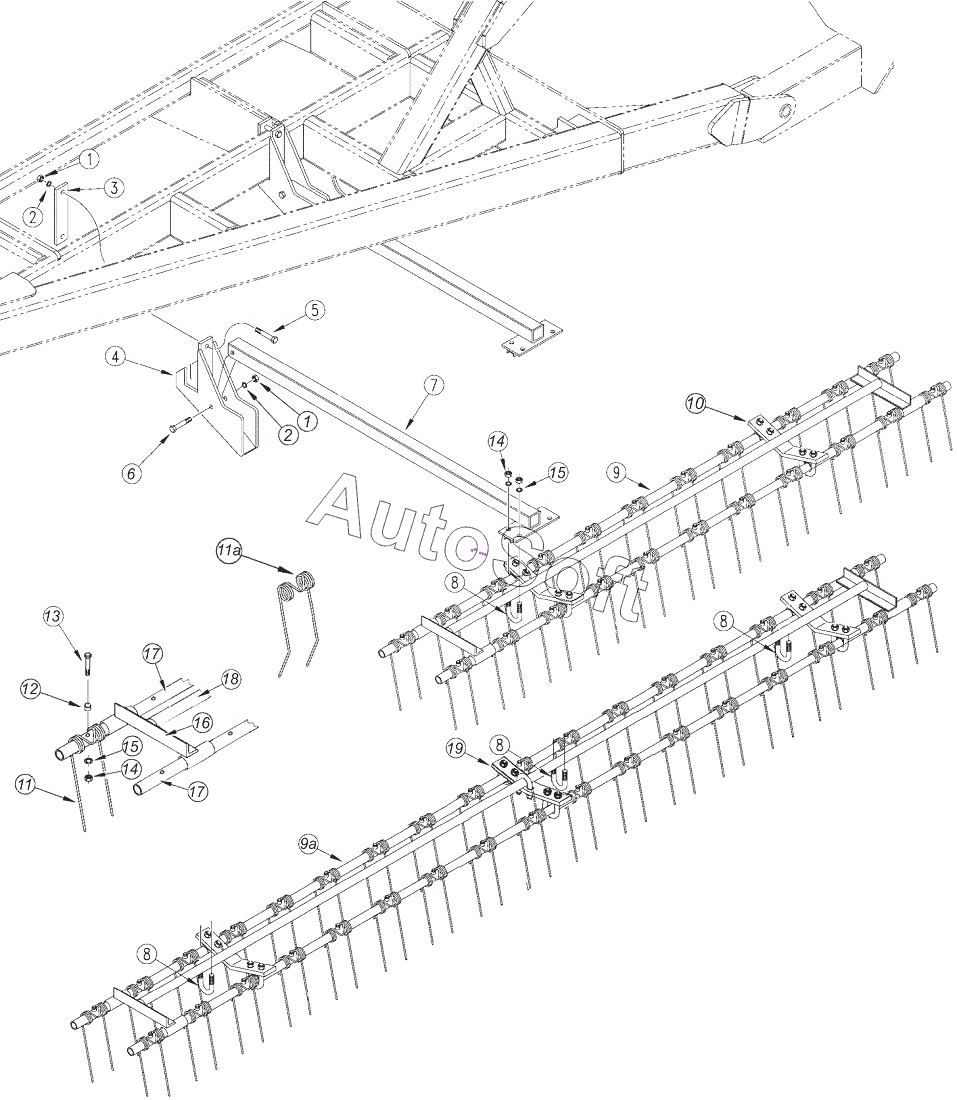

Каталог запасных частей к технике: Агро ТОМЬ ПК-12,5. Борона крыловой рамы на ПК «Томь»
1
1
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
8
8
8
8
8
8
9
9а
10
11
11
11а
11а
12
12
13
13
14
14
14
14
14
14
15
15
15
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***2 | Гайка | |
| 1 | Г***2 | Гайка | |
| 10 | Б***3 | Пластина гнутая | |
| 11 | Б***1 | Зуб бороны прямой | |
| 11 | Б***1 | Зуб бороны прямой | |
| 11а | Б***2 | Зуб бороны загнутый | |
| 11а | Б***2 | Зуб бороны загнутый | |
| 12 | Б***4 | Втулка | |
| 12 | Б***4 | Втулка | |
| 13 | Б***0 | Болт | |
| 13 | Б***0 | Болт | |
| 14 | Г***0 | Гайка | |
| 14 | Г***0 | Гайка | |
| 15 | Ш***м | Шайба пружинная | |
| 15 | Ш***м | Шайба пружинная | |
| 16 | Б***0 | Связь | |
| 17 | Б***2 | Труба | |
| 17а | Б***1 | Труба | |
| 18 | Б***5 | Труба | |
| 18а | Б***2 | Труба | |
| 19 | Б***3 | Пластина центральная | |
| 2 | Ш***м | Шайба пружинная | |
| 2 | Ш***м | Шайба пружинная | |
| 3 | Б***1 | Пластина | |
| 3 | Б***1 | Пластина | |
| 4 | Б***0 | Кронштейн | |
| 4 | Б***0 | Кронштейн | |
| 5 | Б***0 | Болт | |
| 5 | Б***0 | Болт | |
| 6 | Б***0 | Болт | |
| 6 | Б***0 | Болт | |
| 7 | Б***0 | Балка | |
| 7 | Б***0 | Балка | |
| 8 | Б***2 | Стремянка | |
| 8 | Б***2 | Стремянка | |
| 9 | Б***0 | Борона в сборе | |
| 9а | Б***0 | Борона удлиненная |
