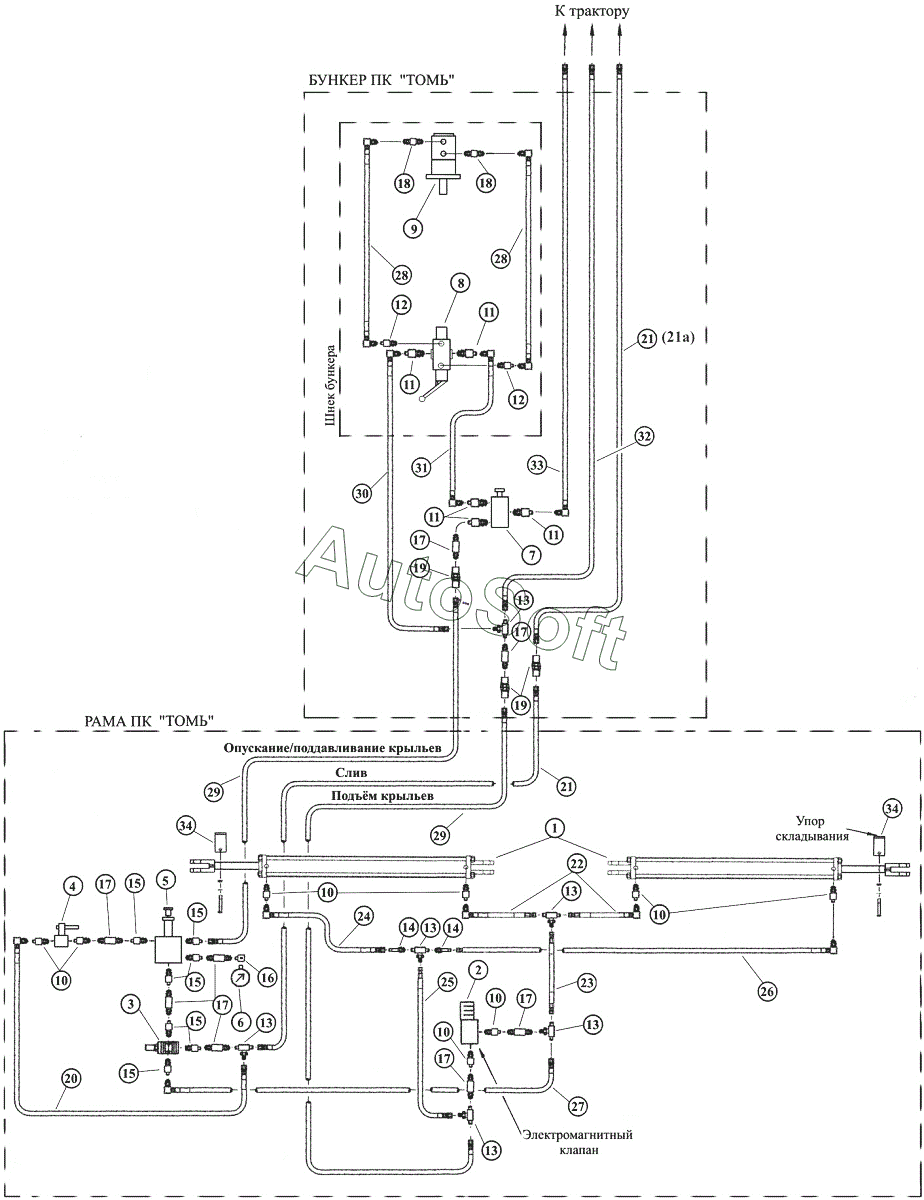

Каталог запасных частей к технике: Агро ТОМЬ ПК-12,5. Гидросистема управления «Шнек-подъём/опускание/поддавливание крыльев
1
2
3
4
5
6
7
8
9
10
10
10
10
10
11
11
11
11
12
12
13
13
13
13
13
13
14
14
15
15
15
15
15
16
17
17
17
17
17
17
18
18
19
19
20
21
21
21а
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***) | Гидроцилиндр | |
| 10 | Н***0 | Штуцер | |
| 11 | Т***2 | Штуцер | |
| 12 | Ш***0 | Штуцер | |
| 13 | 4***2 | Тройник | |
| 14 | Т***0 | Дроссель | |
| 15 | Н***0 | Переходник | |
| 16 | Н***0 | Переходник манометра | |
| 17 | Т***0 | Переходник | |
| 18 | Ш***1 | Переходник гидромотора | |
| 19 | Т***0 | Муфта разрывная | |
| 1а | 8***D | Гидроцилиндр | |
| 2 | 8***) | Электромагнитный клапан | |
| 20 | Р***У | Рукав | |
| 21 | Р***5 | Рукав | |
| 21а | Р***5 | Рукав | |
| 22 | Р***У | Рукав | |
| 23 | Р***5 | Рукав | |
| 24 | Р***У | Рукав | |
| 25 | Р***5 | Рукав | |
| 26 | Р***У | Рукав | |
| 27 | Р***5 | Рукав | |
| 28 | Р***У | Рукав | |
| 29 | Р***5 | Рукав | |
| 3 | 8***) | Предохранительный клапан | |
| 30 | Р***У | Рукав | |
| 31 | Р***У | Рукав | |
| 32 | Р***5 | Рукав | |
| 32а | Р***5 | Рукав | |
| 33 | Р***У | Рукав | |
| 33а | Р***У | Рукав | |
| 34 | Н***0 | Скоба упорная в сборе | |
| 4 | 8***) | Кран отсечной гидравлический | |
| 5 | 8***) | Регулятор давления | |
| 6 | 8***C | Манометр | |
| 7 | 1***0 | Кран-распределитель | |
| 8 | 1***8 | Кран-распределитель шнека | |
| 9 | 1***2 | Гидромотор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
