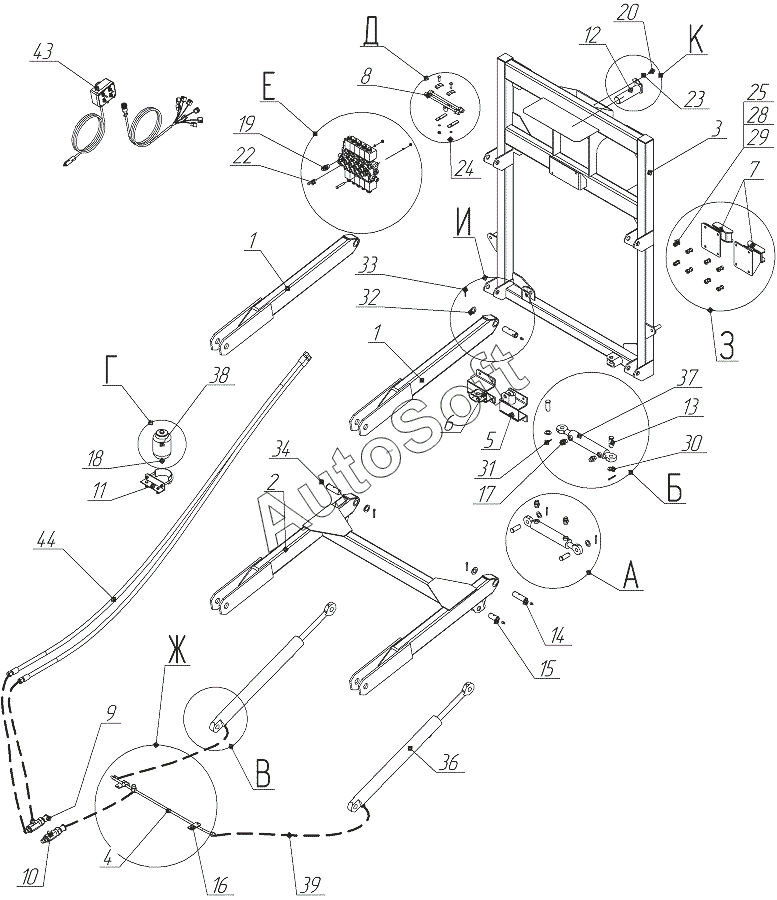

Каталог запасных частей к технике: Ремком ОП-3000 (2016). Механизм подъёма штанги, ИЯПБ.22.27.00.000, 24M
1
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
28
29
30
31
32
33
34
36
37
38
39
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***0 | Рычаг верхний | |
| 2 | И***0 | Рычаг нижний | |
| 3 | И***0 | Рамка | |
| 3 | И***0 | Рамка | |
| 4 | И***0 | Трубопровод | |
| 5 | И***0 | Ползун левый | |
| 6 | И***0 | Ползун правый | |
| 7 | И***0 | Захват | |
| 8 | И***0 | Тройник | |
| 8 | И***0 | Прижим | |
| 9 | И***0 | Гидрозамок в сборе | |
| 10 | И***0 | Клапан обратный в сборе | |
| 11 | И***0 | Кронштейн в сборе | |
| 12 | И***0 | Палец | |
| 13 | И***1 | Палец | |
| 14 | И***1 | Палец | |
| 15 | И***2 | Палец | |
| 16 | И***2 | Прижим трубок | |
| 17 | И***1 | Штуцер | |
| 18 | И***4 | Переходник | |
| 19 | И***1 | Переходник | |
| 20 | М***6 | Болт | |
| 21 | М***5 | Болт | |
| 22 | М***5 | Болт | |
| 23 | 8***9 | Шайба | |
| 24 | М***8 | Гайка | |
| 25 | М***8 | Болт | |
| 26 | М***0 | Болт | |
| 27 | М***5 | Болт | |
| 28 | 1***9 | Шайба | |
| 29 | М***2 | Гайка | |
| 30 | 2***0 | Шайба | |
| 31 | 5***6 | Шплинт | |
| 32 | 2***4 | Шайба | |
| 33 | 6***6 | Шплинт | |
| 34 | М***1 | Маслёнка | |
| 35 | 0***9 | Кольцо | |
| 36 | Ц***1 | Гидроцилиндр | |
| 37 | Ц***1 | Гидроцилиндр | |
| 38 | F***R | Гидропневмоаккумулятор | |
| 39 | 1***5 | РВД | |
| 40 | 1***0 | РВД | |
| 41 | 1***0 | РВД | |
| 42 | 0***G | Электрогидрораспределитель | |
| 43 | И***0 | Пульт управления гидроблоком | |
| 44 | 1***0 | РВД | |
| 45 | G***4 | Штуцер переходной | |
| 46 | Ш***6 | Шайба медная уплотнительная | |
| 47 | Ш***8 | Шайба медная | |
| 48 | Ш***0 | Шайба медная | |
| 49 | И***1 | Переходник |
