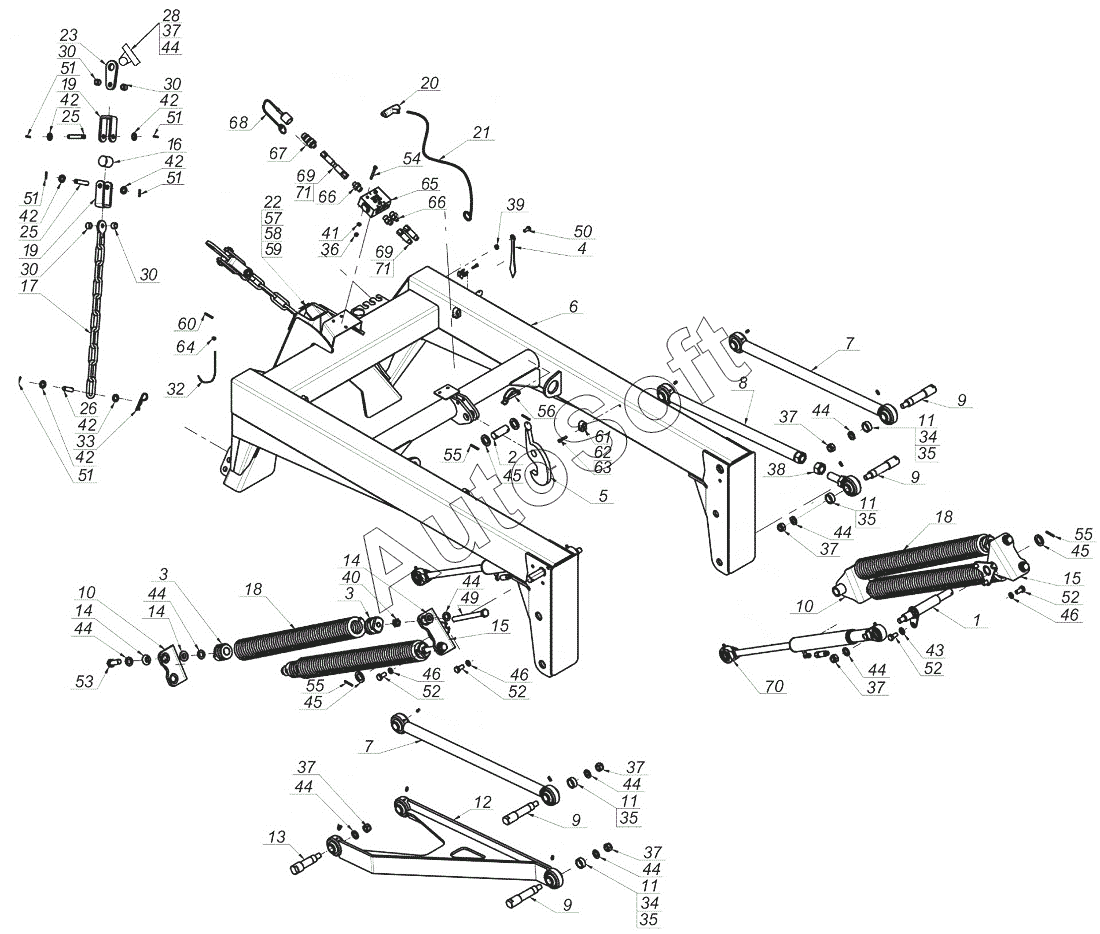

Каталог запасных частей к технике: Лидагропроммаш КДД-9ВТ (2020). Рама навески в сборе КДФ-3-01.00.000 А
1
2
3
3
4
5
6
7
7
8
9
9
9
9
10
10
11
11
11
11
12
13
14
14
14
15
15
16
17
18
18
19
19
20
21
22
23
25
25
26
28
30
30
30
30
32
34
34
34
35
35
35
35
36
37
37
37
37
37
37
37
38
39
40
41
42
42
42
42
42
42
43
44
44
44
44
44
44
44
44
44
44
45
45
45
46
46
46
49
50
51
51
51
51
51
52
52
52
52
53
54
55
55
55
56
57
58
59
60
61
62
63
64
65
66
66
67
68
69
69
70
71
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Палец | |
| 2 | К***1 | Палец | |
| 3 | К***А | Ввертыш | |
| 4 | К***А | Указатель | |
| 5 | К***А | Крюк | |
| 6 | К***А | Рама навески | |
| 7 | К***А | Тяга в сборе | |
| 8 | К***А | Тяга винтовая в сборе | |
| 9 | К***А | Винт | |
| 10 | К***0 | Кронштейн | |
| 11 | К***6 | Втулка | |
| 12 | К***А | Тяга V-образная в сборе | |
| 13 | К***А | Винт | |
| 14 | К***9 | Подкладка сферическая | |
| 15 | К***А | Кронштейн | |
| 16 | К***1 | Демпфер | |
| 17 | К***0 | Цепь | |
| 18 | К***1 | Пружина | |
| 19 | К***3 | Проушина | |
| 20 | Г***8 | Ручка | |
| 21 | К***т | Канат | |
| 22 | К***А | Зацеп | |
| 23 | К***5 | Звено | |
| 25 | К***2 | Палец | |
| 26 | К***3 | Палец | |
| 28 | К***3 | Палец страховочный | |
| 30 | К***2 | Втулка | |
| 32 | К***4 | Опора | |
| 34 | К***2 | Втулка | |
| 35 | К***3 | Втулка | |
| 36 | Г***8 | Гайка | |
| 37 | Г***8 | Гайка | |
| 38 | Г***8 | Гайка | |
| 39 | Г***8 | Гайка | |
| 40 | Г***8 | Гайка | |
| 41 | 6***2 | Шайба | |
| 42 | 6***2 | Шайба | |
| 43 | 6***2 | Шайба | |
| 44 | 6***2 | Шайба | |
| 45 | С***6 | Шайба | |
| 46 | Ш***2 | Шайба | |
| 49 | Б***8 | Болт | |
| 50 | Б***8 | Болт | |
| 51 | Ш***0 | Штифт | |
| 52 | Б***8 | Болт | |
| 53 | Б***8 | Болт | |
| 54 | Б***8 | Болт | |
| 55 | Ш***6 | Штифт | |
| 56 | Ш***0 | Шплинт трубный | |
| 57 | Б***8 | Болт | |
| 58 | В***8 | Винт | |
| 59 | Г***8 | Гайка | |
| 60 | Ш***0 | Штифт | |
| 61 | Х***т | Хомут | |
| 62 | Б***8 | Болт | |
| 63 | Ш***6 | Шайба | |
| 64 | 6***1 | Шайба | |
| 65 | M***0 | Делитель потока | |
| 66 | M***8 | Фитинг | |
| 67 | M***2 | Фитинг | |
| 68 | H***4 | Колпак пылезащитный красный | |
| 69 | К***А | РВД | |
| 70 | В***0 | Гидроцилиндр | |
| 71 | Л***0 | Лента спиральная черная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
