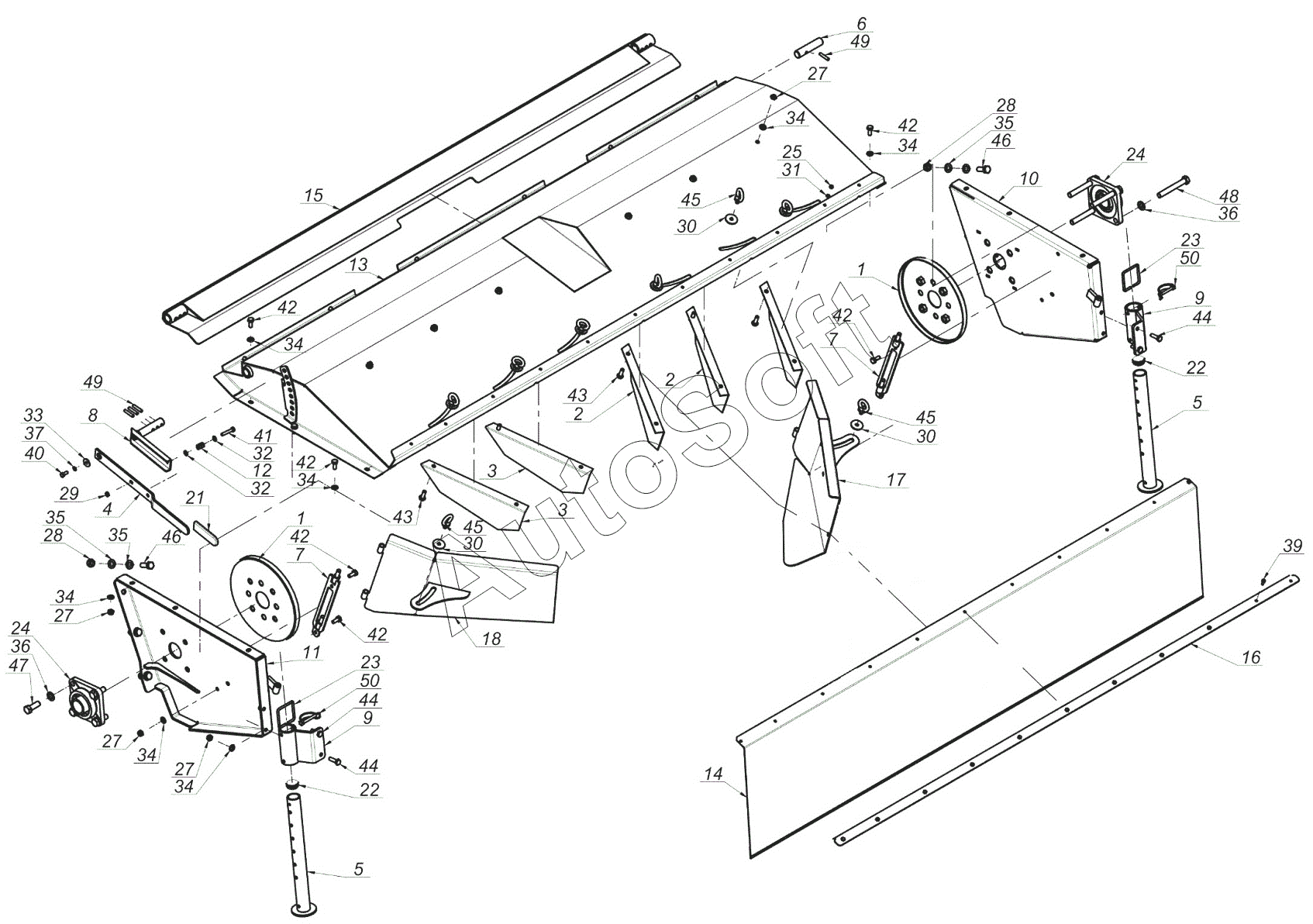

Каталог запасных частей к технике: Лидагропроммаш КДД-9ВТ (2020). Рама вспушивателя KDF КДФ-3-14.00.000
40
28
28
29
30
30
30
31
32
32
33
34
34
34
34
34
34
34
35
35
35
36
36
37
39
27
27
27
27
41
42
42
42
42
42
42
43
43
44
44
44
45
45
45
46
46
47
48
49
49
50
50
13
2
2
3
3
4
5
5
6
7
7
8
9
9
10
11
12
1
1
14
15
16
17
18
21
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Опора вала внешняя | |
| 2 | К***0 | Направляющая правая | |
| 3 | К***1 | Направляющая левая | |
| 4 | К***0 | Регулировочный рычаг | |
| 5 | К***0 | Нога опорная | |
| 6 | К***1 | Ось | |
| 7 | К***0 | Завеса скребка | |
| 8 | К***0 | Кронштейн регулировочный | |
| 9 | К***0 | Опорный кронштейн | |
| 10 | К***0 | Боковина правая | |
| 11 | К***0 | Боковина левая | |
| 12 | К***2 | Пружина | |
| 13 | К***0 | Крышка в сборе | |
| 14 | К***1 | Тент | |
| 15 | К***0 | Заслонка | |
| 16 | К***1 | Пластина прижимная | |
| 17 | К***0 | Скребок правый | |
| 18 | К***1 | Скребок левый | |
| 21 | И***3 | Рукоятка | |
| 22 | К***1 | Заглушка | |
| 23 | К***3 | Ручка | |
| 24 | U***9 | Пошипник | |
| 25 | Г***8 | Гайка | |
| 27 | Г***8 | Гайка | |
| 28 | Г***8 | Гайка | |
| 29 | Г***8 | Гайка | |
| 30 | К***2 | Шайба | |
| 31 | 6***2 | Шайба | |
| 32 | 6***2 | Шайба | |
| 33 | 6***3 | Шайба | |
| 34 | 6***1 | Шайба | |
| 35 | 6***2 | Шайба | |
| 36 | Ш***6 | Шайба | |
| 37 | Ш***9 | Шайба | |
| 39 | Б***8 | Болт | |
| 40 | Б***8 | Болт | |
| 41 | Б***8 | Болт | |
| 42 | Б***8 | Болт | |
| 43 | Б***8 | Болт | |
| 44 | Б***8 | Болт | |
| 45 | Р***8 | Рым-болт | |
| 46 | Б***8 | Болт | |
| 47 | Б***8 | Болт | |
| 48 | Б***8 | Болт | |
| 49 | Ш***0 | Штифт | |
| 50 | Ш***0 | Шплинт трубный |
