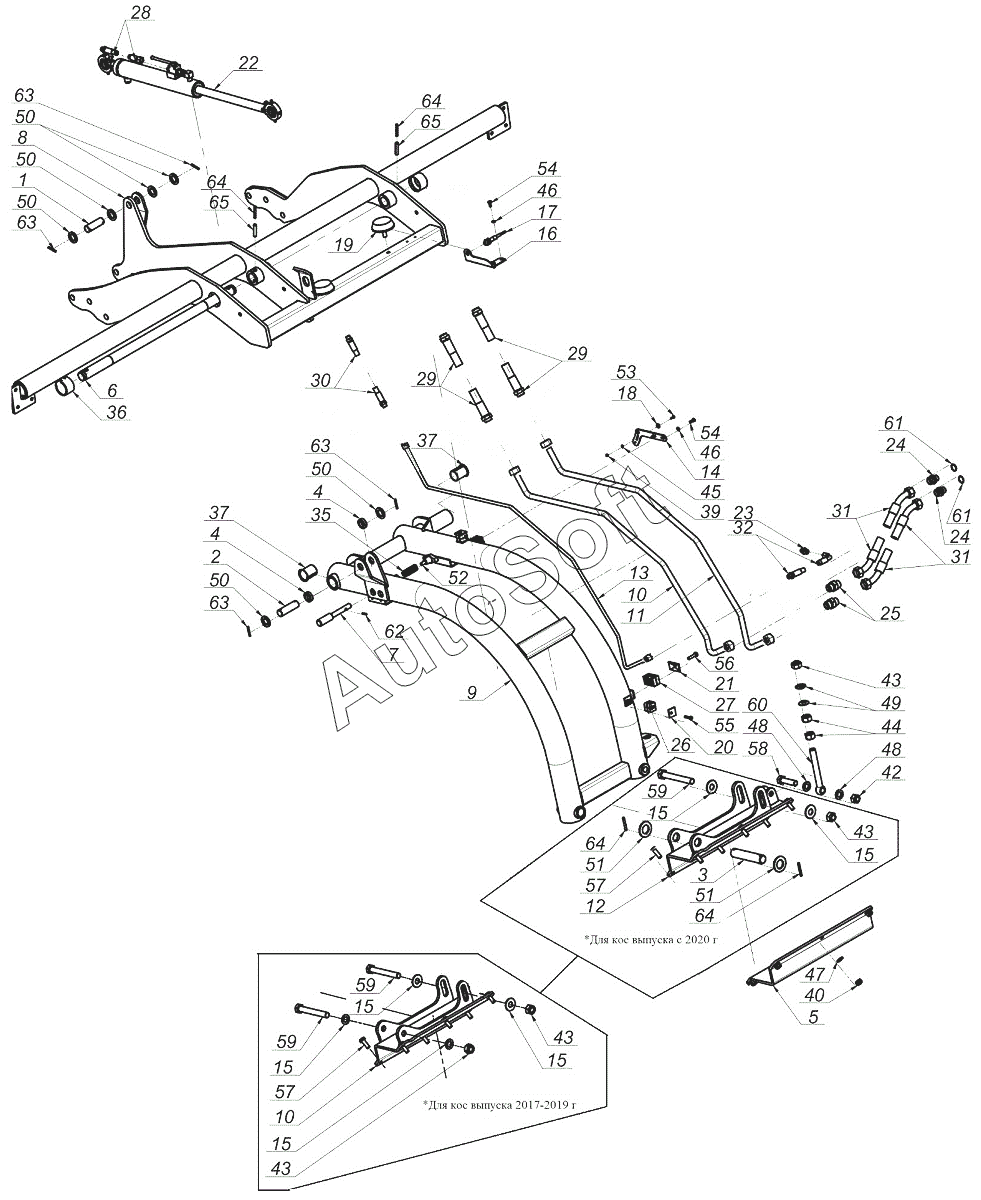

Каталог запасных частей к технике: Лидагропроммаш КДФ-3В (2020). Подвеска КДД-9-15.10.000
1
2
3
4
4
5
6
7
8
9
9
10
10
11
12
12
13
14
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
31
31
32
35
36
37
37
39
40
42
43
43
43
43
44
45
46
46
47
48
48
49
50
50
50
50
50
51
51
52
53
54
54
55
56
57
57
58
59
59
59
60
61
61
62
63
63
63
63
64
64
64
64
64
64
64
64
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Ось | |
| 2 | К***2 | Палец | |
| 3 | К***3 | Ось | |
| 4 | К***1 | Втулка | |
| 5 | К***1 | Прижим | |
| 6 | К***5 | Вал | |
| 7 | К***6 | Палец | |
| 8 | К***1 | Рама несущая | |
| 9 | 0***1 | Рама | |
| 9 | 0***1 | Рама | |
| 10 | К***А | Трубопровод | |
| 11 | К***А | Трубопровод | |
| 12 | К***1 | Крепление | |
| 12 | К***1 | Крепление | |
| 13 | К***А | Трубопровод | |
| 14 | К***2 | Кронштейн | |
| 15 | К***4 | Шайба | |
| 16 | К***1 | Уголок | |
| 17 | M***1 | Датчик | |
| 18 | M***1 | Магнит к датчику | |
| 19 | К***0 | Буфер | |
| 20 | M***3 | Держатель труб | |
| 21 | M***2 | Держатель труб | |
| 22 | В***0 | Гидроцилиндр | |
| 23 | M***2 | Фитинг | |
| 24 | M***1 | Фитинг | |
| 25 | M***8 | Фитинг | |
| 26 | M***4 | Держатель труб | |
| 27 | M***3 | Держатель | |
| 28 | К***А | РВД | |
| 29 | К***А | РВД | |
| 30 | К***А | РВД | |
| 31 | К***А | РВД | |
| 32 | К***А | РВД | |
| 35 | К***7 | Пружина | |
| 36 | M***6 | Заглушка | |
| 37 | M***9 | Втулка | |
| 39 | Г***8 | Гайка | |
| 40 | Г***8 | Гайка | |
| 42 | Г***8 | Гайка | |
| 43 | Г***8 | Гайка | |
| 44 | Г***8 | Гайка | |
| 45 | Н***1 | Шайба | |
| 46 | 6***2 | Шайба | |
| 47 | 6***2 | Шайба | |
| 48 | 6***Д | Шайба | |
| 49 | К***2 | Шайба сферическая | |
| 50 | С***9 | Шайба | |
| 51 | 6***2 | Шайба | |
| 52 | К***0 | Болт-барашек | |
| 53 | Б***8 | Болт | |
| 54 | Б***8 | Болт | |
| 55 | Б***8 | Болт | |
| 56 | Б***8 | Болт | |
| 57 | Б***8 | Болт | |
| 58 | Б***8 | Болт | |
| 59 | Б***8 | Болт | |
| 60 | M***2 | Болт | |
| 61 | M***1 | Кольцо медное | |
| 62 | Ш***0 | Штифт | |
| 63 | Ш***6 | Штифт | |
| 64 | Ш***0 | Штифт | |
| 64 | Ш***0 | Штифт |
