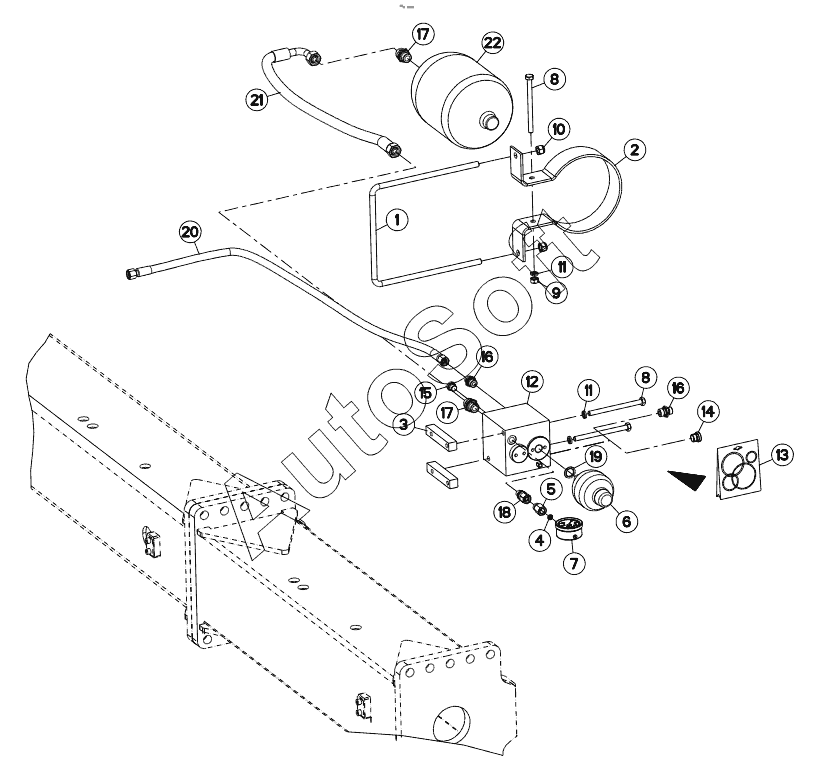

Каталог запасных частей к технике: KUHN CHALLENGER NSH (2011). MAXIBAR
12
22
21
20
19
18
17
17
16
16
15
14
13
1
11
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | U-BOLT | |
| 2 | 2***7 | MOUNTING | |
| 3 | 2***9 | BAR (TO WELD) | |
| 4 | 9***5 | SEAL | |
| 5 | 9***7 | FITTING, HYDRAULIC, UNION | |
| 6 | 9***3 | ACCUMULATOR | |
| 7 | 9***8 | MANOMETER | |
| 8 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 9 | 8***0 | NUT FE/ZNXC3 | |
| 10 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 11 | 8***4 | SPRING LOCK WASHER | |
| 12 | 9***2 | BLOCK | |
| 13 | 9***3 | SEALS PACKET(MAXIBAR 900902) | |
| 14 | A***2 | PLUG + SEAL | |
| 15 | A***5 | PLUG | |
| 16 | A***1 | MALE STUD CONNECTOR | |
| 17 | A***0 | MALE STUD CONNECTOR | |
| 18 | A***8 | ADAPTER ZBC | |
| 19 | A***8 | BUSH BS | |
| 20 | A***4 | HYDRAULIC HOSE | |
| 21 | A***0 | HYDRAULIC HOSE | |
| 22 | H***0 | ACCUMULATOR |
