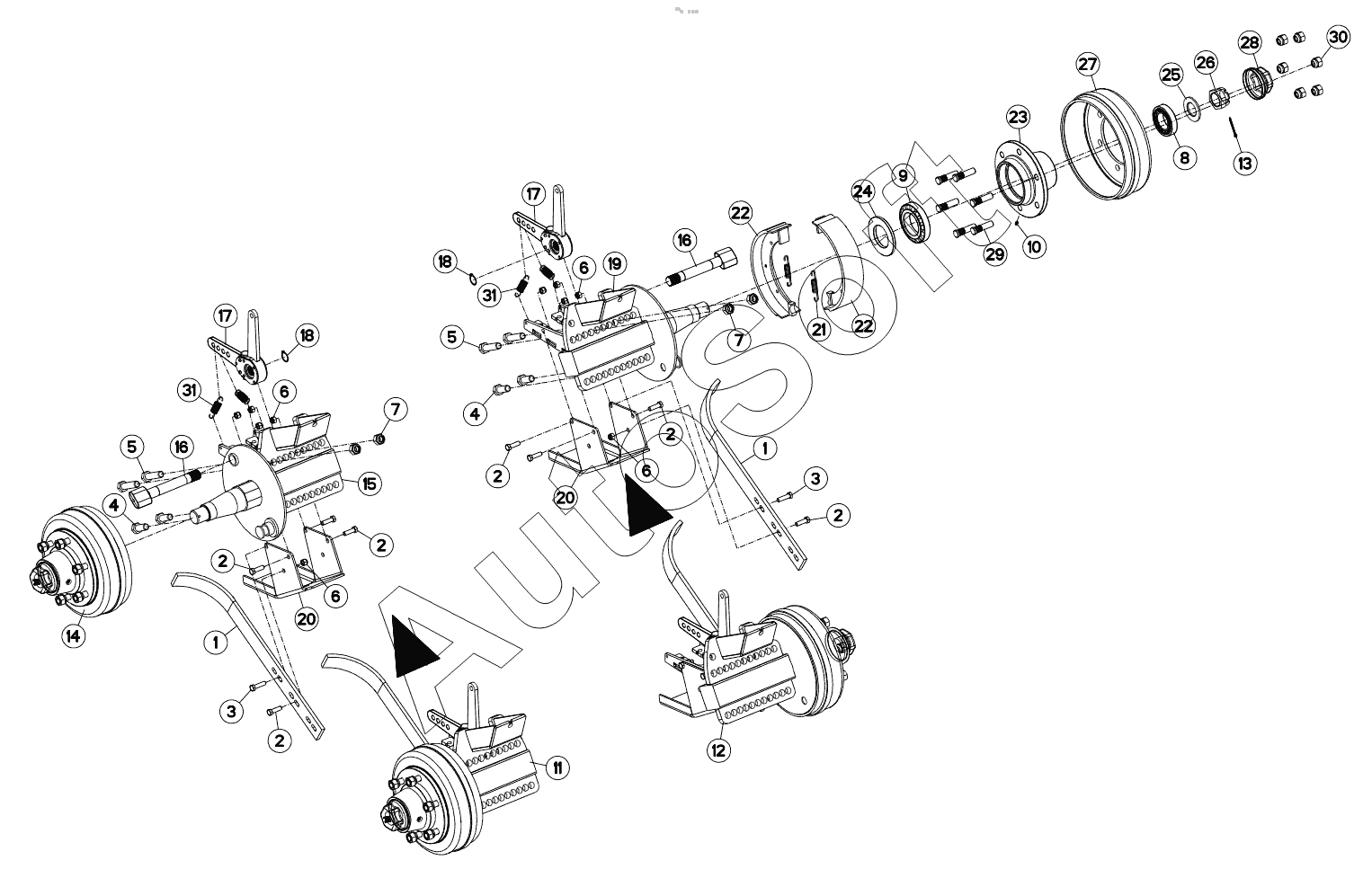

Каталог запасных частей к технике: KUHN CHALLENGER NSH (2011). AXLE 320X75D CHG CHG10H64, CHG11H83, CHG12H84, CHG7H43, CHG8H53, CHG9H54: B0001-F0000
16
16
31
31
30
29
28
27
26
25
24
23
22
22
21
20
20
19
18
18
17
17
1
1
15
14
13
12
11
10
9
8
7
7
6
6
6
6
5
5
4
4
3
3
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | SCRAPER, SOIL | |
| 2 | 8***1 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 3 | 8***5 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 4 | 8***9 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 5 | 8***1 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 6 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 7 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 8 | 8***1 | TAPERED ROLLER BEARING | |
| 9 | 8***3 | TAPERED ROLLER BEARING | |
| 10 | 8***6 | TAPPING GREASE NIPPLE FE/ZNXC3 | |
| 11 | H***0 | AXLE, HALF | |
| 12 | H***0 | AXLE, HALF | |
| 13 | H***0 | PIN, COTTER | |
| 14 | H***0 | HUB, ASSEMBLY | |
| 15 | H***0 | AXLE, HALF | |
| 16 | H***0 | CAM | |
| 17 | H***0 | LINK | |
| 18 | H***0 | SNAP RING | |
| 19 | H***0 | AXLE, HALF | |
| 20 | H***0 | HOUSING | |
| 21 | H***0 | SPRING | |
| 22 | H***0 | PTO, YOKE | |
| 23 | H***0 | HUB | |
| 24 | H***0 | WASHER, FLAT | |
| 25 | H***0 | WASHER, FLAT | |
| 26 | H***0 | NUT,SLOTTED HEX | |
| 27 | H***0 | BRAKE DRUM | |
| 28 | H***0 | CAP | |
| 29 | H***0 | STUD, THREADED | |
| 30 | H***0 | NUT, HEX | |
| 31 | N***0 | SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
