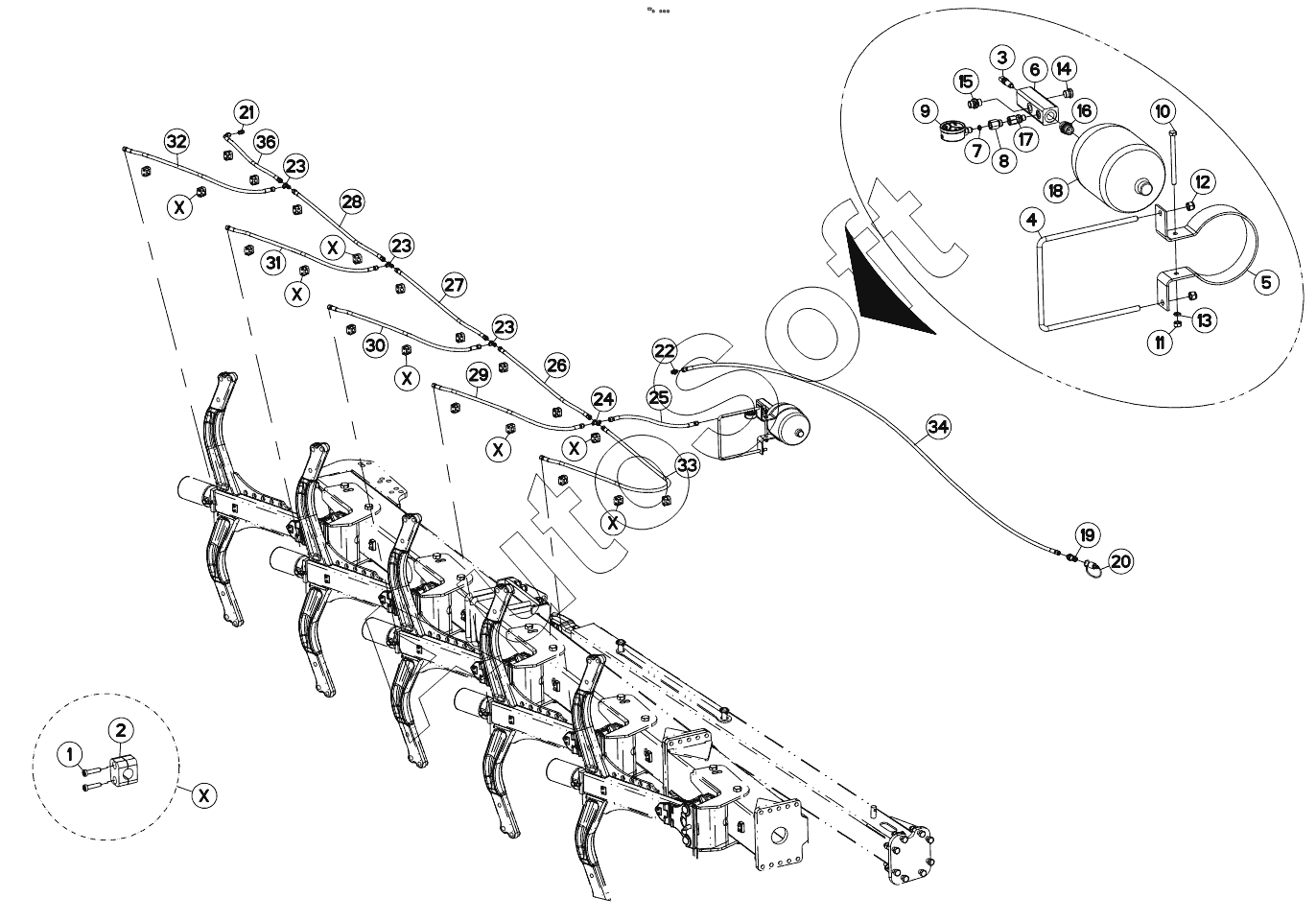

Каталог запасных частей к технике: KUHN CHALLENGER NSH (2011). HYDRAULIC CHG8-9 (FRONT) CHG8H53, CHG9H54: A0001-F0000
28
20
21
22
23
23
23
24
25
26
27
19
29
30
31
32
33
34
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | SCREW, SOCKET HEAD FE/ZNXC3 | |
| 2 | A***7 | CLAMP D.18 | |
| 3 | 1***1 | NEEDLE VALVE | |
| 4 | 1***3 | U-BOLT | |
| 5 | 2***7 | MOUNTING | |
| 6 | 3***4 | FITTING | |
| 7 | 9***5 | SEAL | |
| 8 | 9***7 | FITTING, HYDRAULIC, UNION | |
| 9 | 9***8 | MANOMETER | |
| 10 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 11 | 8***0 | NUT FE/ZNXC3 | |
| 12 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 13 | 8***4 | SPRING LOCK WASHER | |
| 14 | A***2 | PLUG + SEAL | |
| 15 | A***1 | MALE STUD CONNECTOR | |
| 16 | A***0 | MALE STUD CONNECTOR | |
| 17 | A***8 | ADAPTER ZBC | |
| 18 | 9***0 | ACCUMULATOR | |
| 19 | A***7 | CONNECTOR MALE | |
| 20 | 8***6 | CAP MALE CONNECTOR | |
| 21 | A***0 | STRAIGHT COUPLING ZBC | |
| 22 | A***1 | MALE STUD CONNECTOR | |
| 23 | A***2 | EQUAL TEE ZBC | |
| 24 | A***3 | EQUAL CROSS FE/ZNXC3 | |
| 25 | A***5 | HYDRAULIC HOSE | |
| 26 | A***3 | HYDRAULIC HOSE | |
| 27 | A***3 | HYDRAULIC HOSE | |
| 28 | A***3 | HYDRAULIC HOSE | |
| 29 | A***4 | HYDRAULIC HOSE | |
| 30 | A***4 | HYDRAULIC HOSE | |
| 31 | A***4 | HYDRAULIC HOSE | |
| 32 | A***4 | HYDRAULIC HOSE | |
| 33 | A***7 | HYDRAULIC HOSE | |
| 34 | A***2 | HYDRAULIC HOSE | |
| 35 | A***2 | HYDRAULIC HOSE | |
| 36 | A***7 | HYDRAULIC HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
