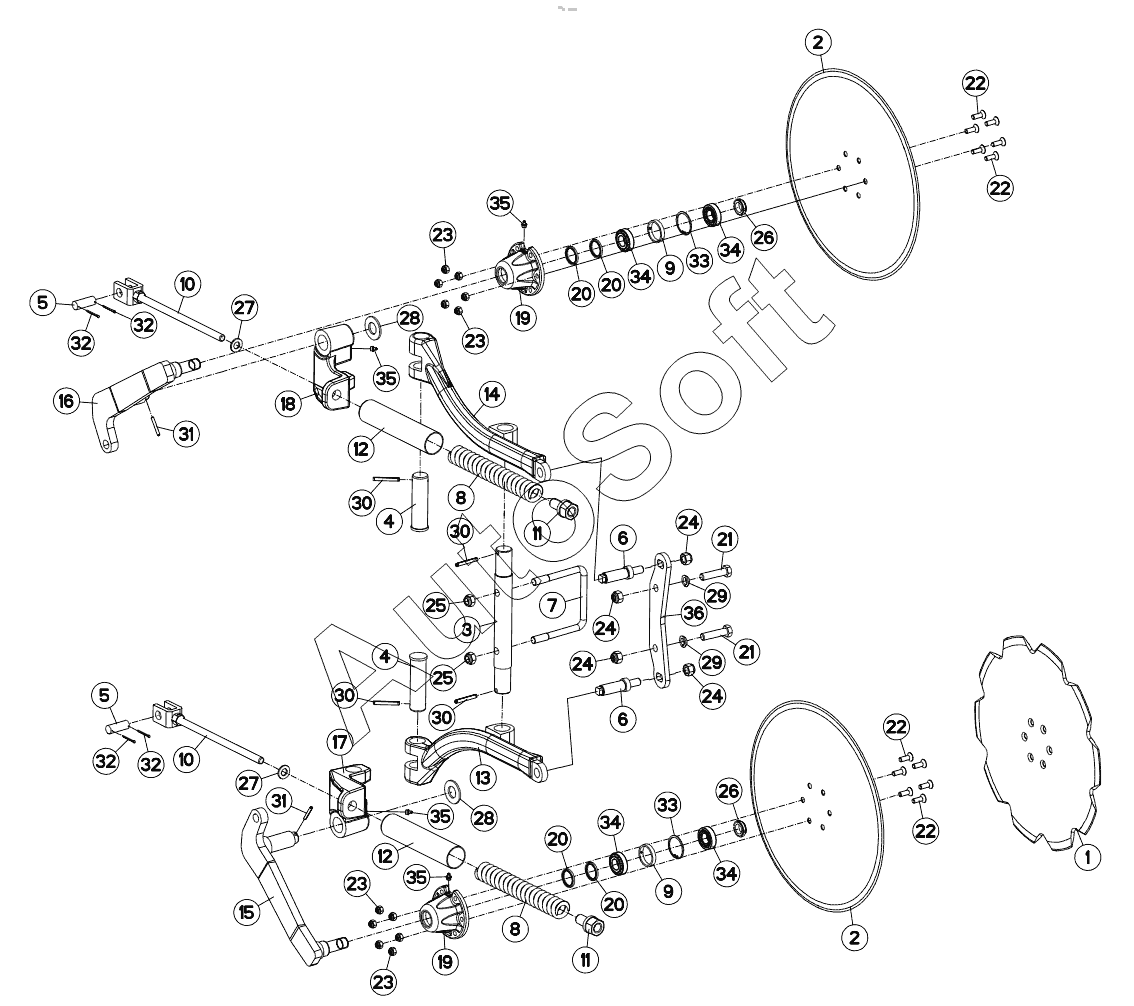

Каталог запасных частей к технике: KUHN CHALLENGER NSH (2011). DISC COULTER WITH SAFETY NSH
28
28
20
20
20
20
21
21
22
22
22
22
23
23
23
23
24
24
24
24
25
25
26
26
27
27
19
19
29
29
30
30
30
30
31
31
32
32
32
32
33
33
34
34
34
34
35
35
35
35
36
10
10
2
2
3
4
4
5
5
6
6
7
8
8
9
9
1
11
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | NOTCHED DISC D 500 | |
| 2 | 1***0 | PLAIN DISC D 500 | |
| 3 | 1***2 | PIN | |
| 4 | 1***7 | AXLE | |
| 5 | 1***6 | PIN | |
| 6 | 1***2 | SCREW | |
| 7 | 1***4 | U-BOLT | |
| 8 | 1***9 | SPRING | |
| 9 | 4***3 | SPACER | |
| 10 | 5***2 | STEM | |
| 11 | 5***3 | GUIDE | |
| 12 | 5***4 | SPRING COVER | |
| 13 | 5***0 | ARM | |
| 14 | 5***1 | ARM | |
| 15 | 5***6 | ARM | |
| 16 | 5***7 | ARM | |
| 17 | 6***2 | TRUNNION R | |
| 18 | 6***3 | TRUNNION L | |
| 19 | 6***7 | HUB | |
| 20 | 9***6 | SEAL 35/43 | |
| 21 | 8***8 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 22 | 8***9 | HEX.SOC.COUNT.HEAD SC.FLZNNC | |
| 23 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 24 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 25 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 26 | 8***6 | SELF-LOCKING NUT FE/ZNXC3 | |
| 27 | 8***4 | PLAIN WASHER FE/ZNXC3 | |
| 28 | 8***5 | PLAIN WASHER FE/ZNXC3 | |
| 29 | 8***6 | SPHERICAL SPRING WASH.FLZNNC | |
| 30 | 8***0 | ROLL PIN | |
| 31 | 8***5 | ROLL PIN FLZNNC | |
| 32 | 8***6 | SPLIT PIN | |
| 33 | 8***0 | RETAINING RING | |
| 34 | 8***2 | TAPERED ROLLER BEARING | |
| 35 | 8***6 | SELF TAPPING GREASE NIPPLE | |
| 36 | 2***1 | SUPPORT |
