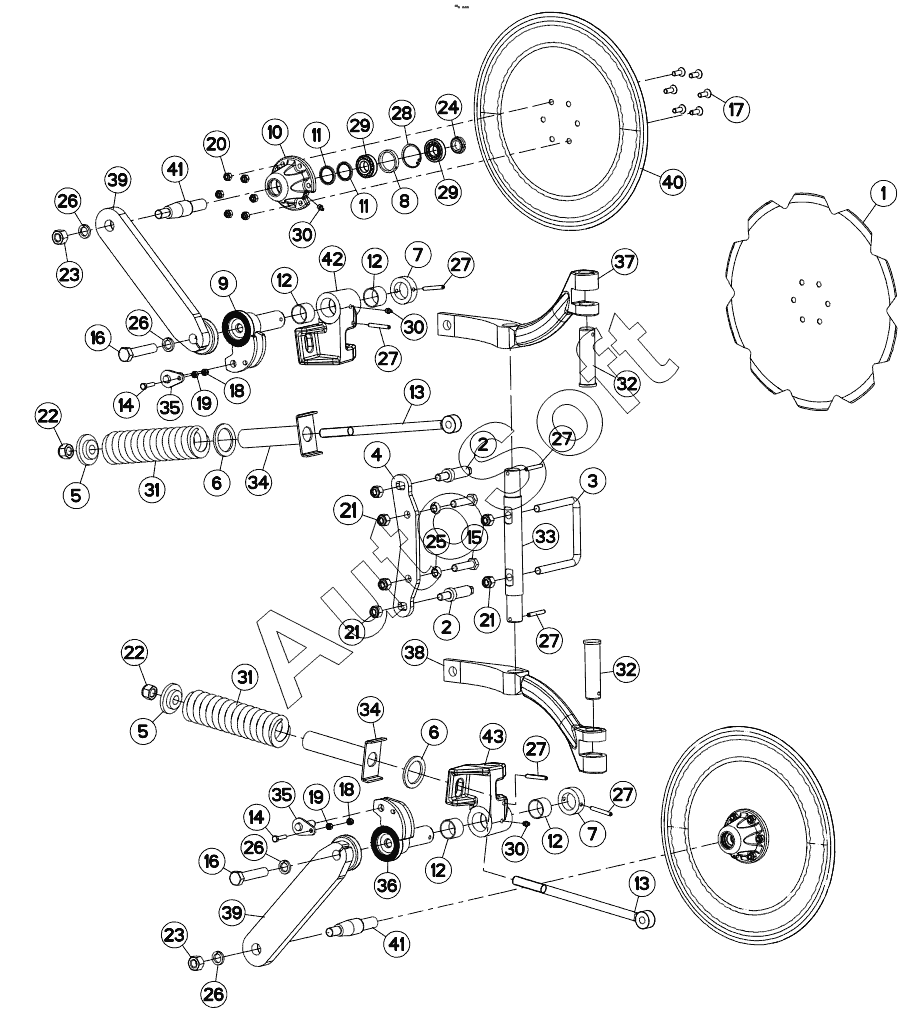

Каталог запасных частей к технике: KUHN CHALLENGER NSH (2011). DISC COULTER WITH SAFETY
33
23
23
24
25
26
26
26
26
27
27
27
27
27
27
28
29
29
30
30
30
31
31
32
32
22
22
34
34
35
35
36
37
38
39
39
40
41
41
42
43
12
12
12
12
2
2
3
4
5
5
6
6
7
7
8
9
10
11
11
1
13
13
14
14
15
16
16
17
18
18
19
19
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | NOTCHED DISC D 500 | |
| 2 | 1***2 | SCREW | |
| 3 | 1***4 | U-BOLT | |
| 4 | 2***1 | SUPPORT | |
| 5 | 4***9 | LOCKING WASHER | |
| 6 | 4***0 | WASHER | |
| 7 | 4***6 | BUSHING | |
| 8 | 4***3 | SPACER | |
| 9 | 5***8 | PIN | |
| 10 | 6***7 | HUB | |
| 11 | 9***6 | SEAL 35/43 | |
| 12 | 9***8 | WRAPPED BUSH | |
| 13 | 9***9 | TIE ROD | |
| 14 | 8***4 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 15 | 8***8 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 16 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 17 | 8***9 | HEX.SOC.COUNT.HEAD SC.FLZNNC | |
| 18 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 19 | 8***0 | NUT FE/ZNXC3 | |
| 20 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 21 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 22 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 23 | 8***0 | NUT FE/ZNXC3 | |
| 24 | 8***6 | SELF-LOCKING NUT FE/ZNXC3 | |
| 25 | 8***6 | SPHERICAL SPRING WASH.FLZNNC | |
| 26 | 8***5 | SPRING LOCK WASHER FE/ZNXC3 | |
| 27 | 8***0 | ROLL PIN FLZNNC | |
| 28 | 8***0 | RETAINING RING | |
| 29 | 8***2 | TAPERED ROLLER BEARING | |
| 30 | 8***6 | SELF TAPPING GREASE NIPPLE | |
| 31 | 1***1 | SPRING | |
| 32 | H***0 | PIN | |
| 33 | H***0 | PIN | |
| 34 | H***0 | PLATE | |
| 35 | H***0 | PIN | |
| 36 | H***0 | PIN | |
| 37 | H***0 | COULTER ARM | |
| 38 | H***0 | COULTER ARM | |
| 39 | H***0 | ARM | |
| 40 | H***0 | DISQUE D510 | |
| 41 | H***1 | AXLE | |
| 42 | H***0 | HOUSING | |
| 43 | H***0 | HOUSING |
