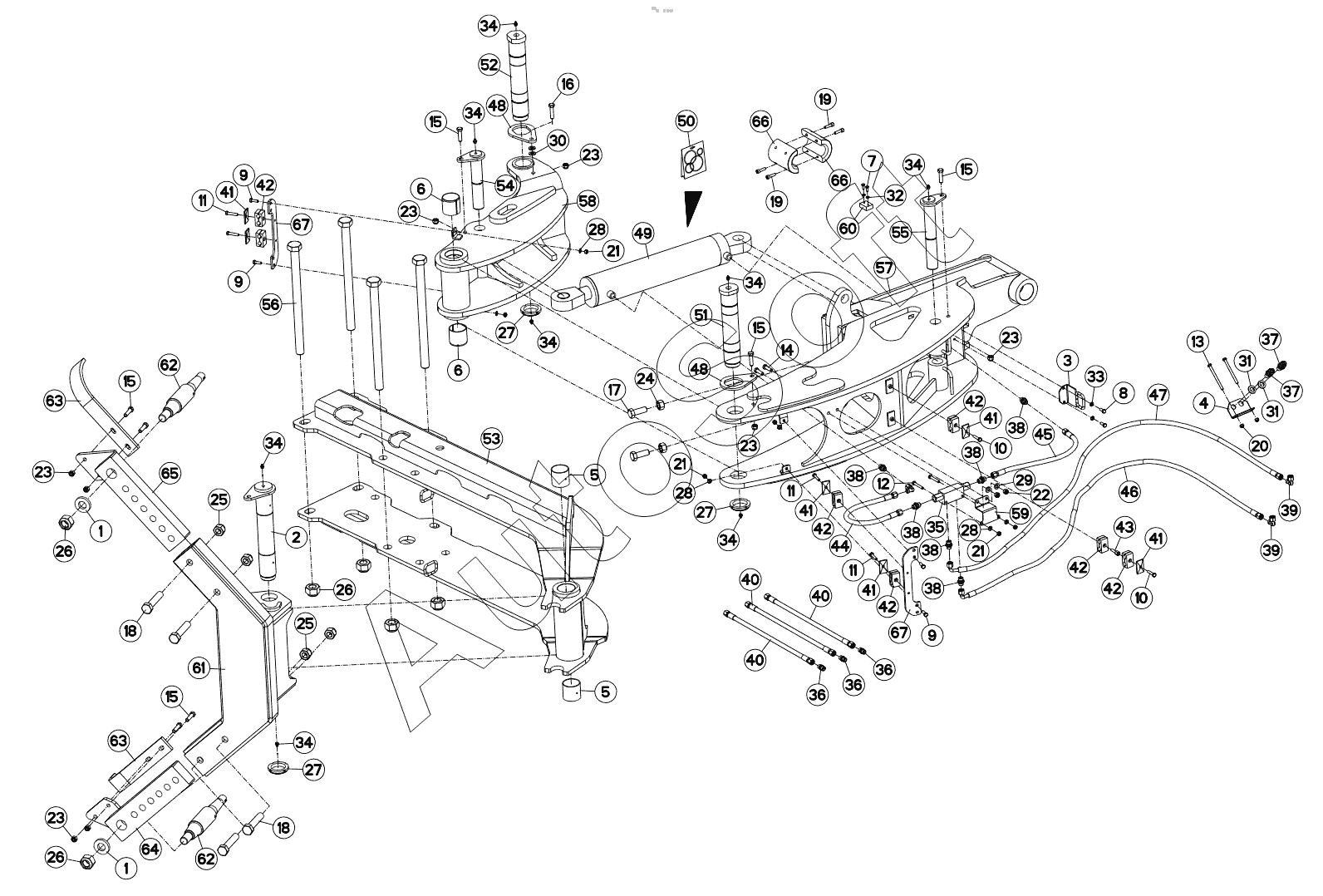

Каталог запасных частей к технике: KUHN MULTI-LEADER T (2019). SUPPORT ON-LAND C0000>F3835
1
1
2
3
4
5
5
6
6
7
8
9
9
9
10
10
11
11
11
12
13
14
15
15
15
15
15
16
17
18
18
19
19
20
21
21
21
22
23
23
23
23
23
23
24
25
25
26
26
26
27
27
27
28
28
28
29
30
31
31
32
33
34
34
34
34
34
34
34
34
35
36
36
36
37
37
38
38
38
38
38
38
39
39
40
40
40
41
41
41
41
41
42
42
42
42
42
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
63
64
65
66
66
67
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | WASHER | |
| 2 | 5***9 | PIN | |
| 3 | 5***2 | GUSSET, CORNER | |
| 4 | 7***0 | GUSSET, CORNER | |
| 5 | 9***8 | WRAPPED BUSH | |
| 6 | 9***1 | TENSION BUSH | |
| 7 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 8 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 9 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 10 | 8***5 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 11 | 8***0 | HEX BOLT FE/ZNXC3 | |
| 12 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 13 | 8***4 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 14 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 15 | 8***5 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 16 | 8***9 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 17 | 8***4 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 18 | 8***3 | HEXAGON HEAD SCREW FLZNNC | |
| 19 | 8***1 | HEX.SOCK.HEAD CAP SCR.FE/ZNXC3 | |
| 20 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 21 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 22 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 23 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 24 | 8***0 | NUT FE/ZNXC3 | |
| 25 | 8***7 | SELF-LOCKING NUT | |
| 26 | 8***7 | SELF-LOCKING NUT | |
| 27 | 8***6 | SELF-LOCKING NUT FE/ZNXC3 | |
| 28 | 8***3 | PLAIN WASHER FE/ZNXC3 | |
| 29 | 8***1 | PLAIN WASHER M10 | |
| 30 | 8***7 | PLAIN WASHER FE/ZNXC3 | |
| 31 | 8***4 | PLAIN WASHER FE/ZNXC3 | |
| 32 | 8***4 | WASHER, SPRING LOCK | |
| 33 | 8***3 | SPRING WASHER M8 DIN127 | |
| 34 | 8***6 | SELF TAPPING GREASE NIPPLE | |
| 35 | A***8 | VALVE, FLAP | |
| 36 | A***0 | STRAIGHT COUPLING ZBC | |
| 37 | A***2 | BULKHEAD UNION | |
| 38 | A***1 | MALE STUD CONNECTOR | |
| 39 | A***0 | AJUSTABLE MALE STUD ELBOW | |
| 40 | A***7 | HYDRAULIC HOSE | |
| 41 | A***6 | UPPER PLATE SIZE 2 | |
| 42 | A***2 | CLAMP D15+D15 | |
| 43 | A***0 | INTERMEDIATE SCREW M8X29 | |
| 44 | A***7 | HYDRAULIC HOSE | |
| 45 | A***7 | HYDRAULIC HOSE | |
| 46 | A***6 | HYDRAULIC HOSE | |
| 47 | A***6 | HYDRAULIC HOSE | |
| 48 | H***0 | STOP PLATE | |
| 49 | H***0 | CYLINDER, HYDRAULIC | |
| 50 | H***0 | KIT, SEAL | |
| 51 | H***0 | PIN | |
| 52 | H***0 | PIN | |
| 53 | H***0 | SUPPORT | |
| 54 | H***0 | PIN | |
| 55 | H***0 | PIN | |
| 56 | H***0 | SCREW, HEX HEAD | |
| 57 | H***1 | HOUSING | |
| 58 | H***1 | LINK, CONNECTING | |
| 59 | H***0 | BRACKET | |
| 60 | H***0 | SHIM | |
| 61 | H***0 | SUPPORT | |
| 62 | H***0 | PIN | |
| 63 | H***0 | SCRAPER, DIRT | |
| 64 | H***0 | ARM | |
| 65 | H***0 | ARM | |
| 66 | H***0 | SHIM | |
| 67 | H***0 | BRACKET |
