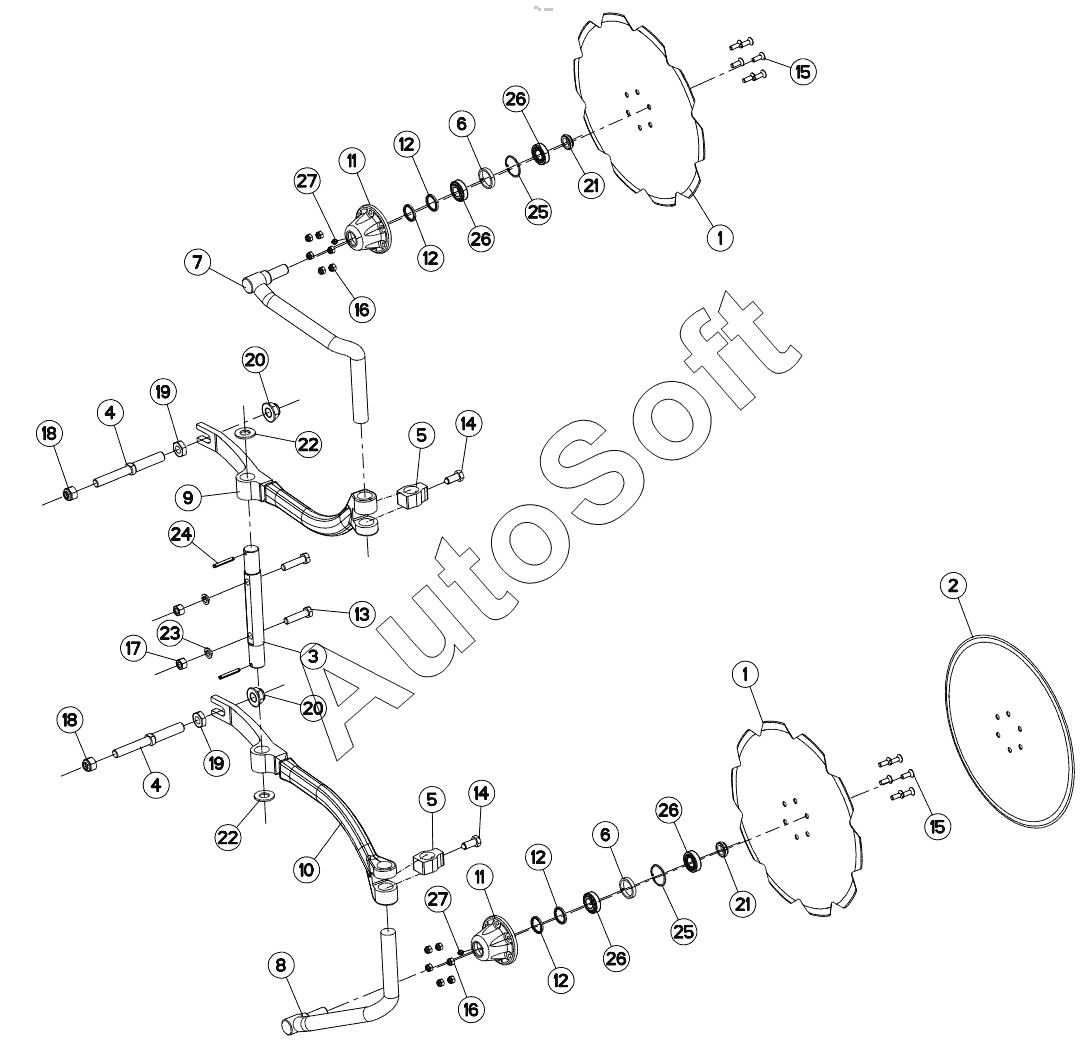

Каталог запасных частей к технике: KUHN MULTI-LEADER T (2019). DISC COULTER O500 T C0000>L9999
1
1
2
3
4
4
5
5
6
6
7
8
9
10
11
11
12
12
12
12
13
14
14
15
15
16
16
17
18
18
19
19
20
20
21
21
22
22
23
24
25
25
26
26
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | NOTCHED DISC D 500 | |
| 2 | 1***0 | PLAIN DISC D 500 | |
| 3 | 1***0 | PIN | |
| 4 | 1***4 | SCREW | |
| 5 | 2***7 | STOP | |
| 6 | 4***3 | SPACER | |
| 7 | 5***0 | STEM | |
| 8 | 5***1 | STEM | |
| 9 | 5***0 | ARM | |
| 10 | 5***1 | ARM | |
| 11 | 6***7 | HUB | |
| 12 | 9***6 | SEAL 35/43 | |
| 13 | 8***8 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 14 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 15 | 8***9 | HEX.SOC.COUNT.HEAD SC.FLZNNC | |
| 16 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 17 | 8***0 | NUT FE/ZNXC3 | |
| 18 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 19 | 8***2 | NUT FE/ZNXC3 | |
| 20 | 8***1 | SELF-LOCKING NUT | |
| 21 | 8***6 | SELF-LOCKING NUT FE/ZNXC3 | |
| 22 | 8***2 | PLAIN WASHER FE/ZNXC3 | |
| 23 | 8***6 | SPHERICAL SPRING WASH.FLZNNC | |
| 24 | 8***0 | ROLL PIN | |
| 25 | 8***0 | RETAINING RING | |
| 26 | 8***2 | TAPERED ROLLER BEARING | |
| 27 | 8***6 | SELF TAPPING GREASE NIPPLE |
