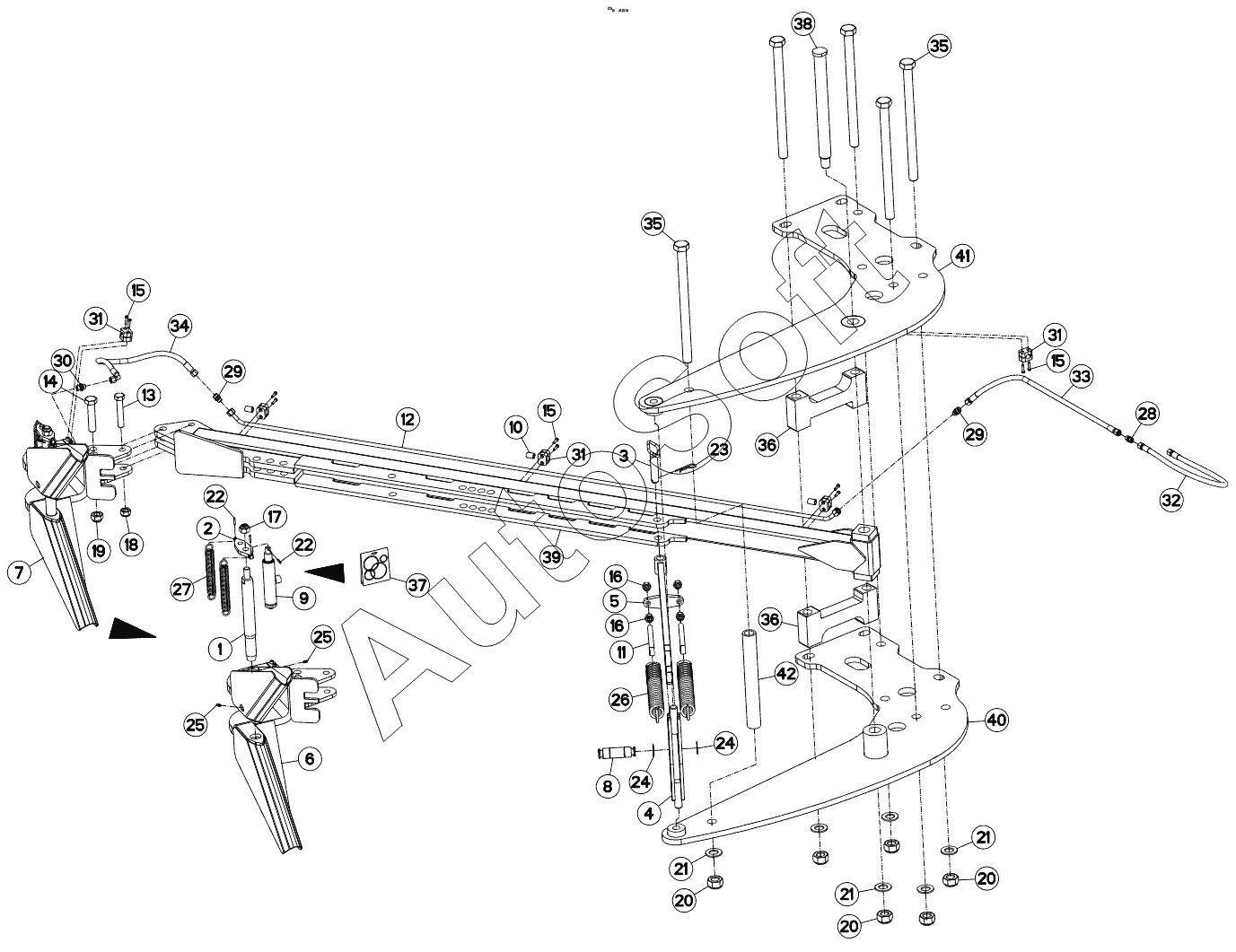

Каталог запасных частей к технике: KUHN MULTI-LEADER T (2019). FURROW PRESS ARM MDL/VLD E4211>L9999
33
23
24
24
25
25
26
27
28
29
29
30
31
31
31
32
22
22
34
35
35
36
36
37
37
37
37
38
39
40
41
42
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
15
15
16
16
17
18
19
20
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | FINGER | |
| 2 | 2***8 | PLATE | |
| 3 | 5***2 | PIN | |
| 4 | 5***9 | YOKE | |
| 5 | 5***0 | TIE ROD BOT | |
| 6 | 5***0 | MOUNTING | |
| 7 | 5***1 | KIT DE LARGAGE BOT | |
| 8 | 7***7 | PIN D35 | |
| 9 | Н***0 | HYDRAULIC CYLINDER | |
| 10 | 9***7 | SHEATHE | |
| 11 | 9***4 | TIE ROD | |
| 12 | 9***0 | PIPE | |
| 13 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 14 | 8***7 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 15 | 8***6 | SCREW, SOCKET HEAD FE/ZNXC3 | |
| 16 | 8***0 | NUT FE/ZNXC3 | |
| 17 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 18 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 19 | 8***2 | SELF-LOCKING NUT FE/ZNXC3 | |
| 20 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 21 | 8***4 | PLAIN WASHER FE/ZNXC3 | |
| 22 | 8***9 | ROLL PIN INOX | |
| 23 | 8***7 | SPRING COTTER PIN FE/ZNXC3 | |
| 24 | 8***0 | RETAINING RING | |
| 25 | 8***6 | TAPPING GREASE NIPPLE FE/ZNXC3 | |
| 26 | 1***2 | SPRING | |
| 27 | 9***5 | SPRING | |
| 28 | А***0 | STRAIGHT COUPLING FE/ZN | |
| 29 | А***0 | STRAIGHT COUPLING FE/ZN | |
| 30 | А***1 | MALE STUD CONNECTOR | |
| 31 | А***7 | CLAMP D18 | |
| 32 | А***4 | HYDRAULIC HOSE | |
| 33 | А***4 | HYDRAULIC HOSE | |
| 34 | А***6 | HYDRAULIC HOSE | |
| 35 | Н***0 | SCREW, HEX HEAD | |
| 36 | Н***0 | SHIM | |
| 37 | 9***0 | SEALS PACKET 951184 | |
| 37 | Н***0 | KIT, SEAL | |
| 38 | Н***0 | PIN | |
| 39 | Н***0 | ARM | |
| 40 | Н***0 | SUPPORT | |
| 41 | Н***0 | SUPPORT | |
| 42 | Н***0 | SPACER |
