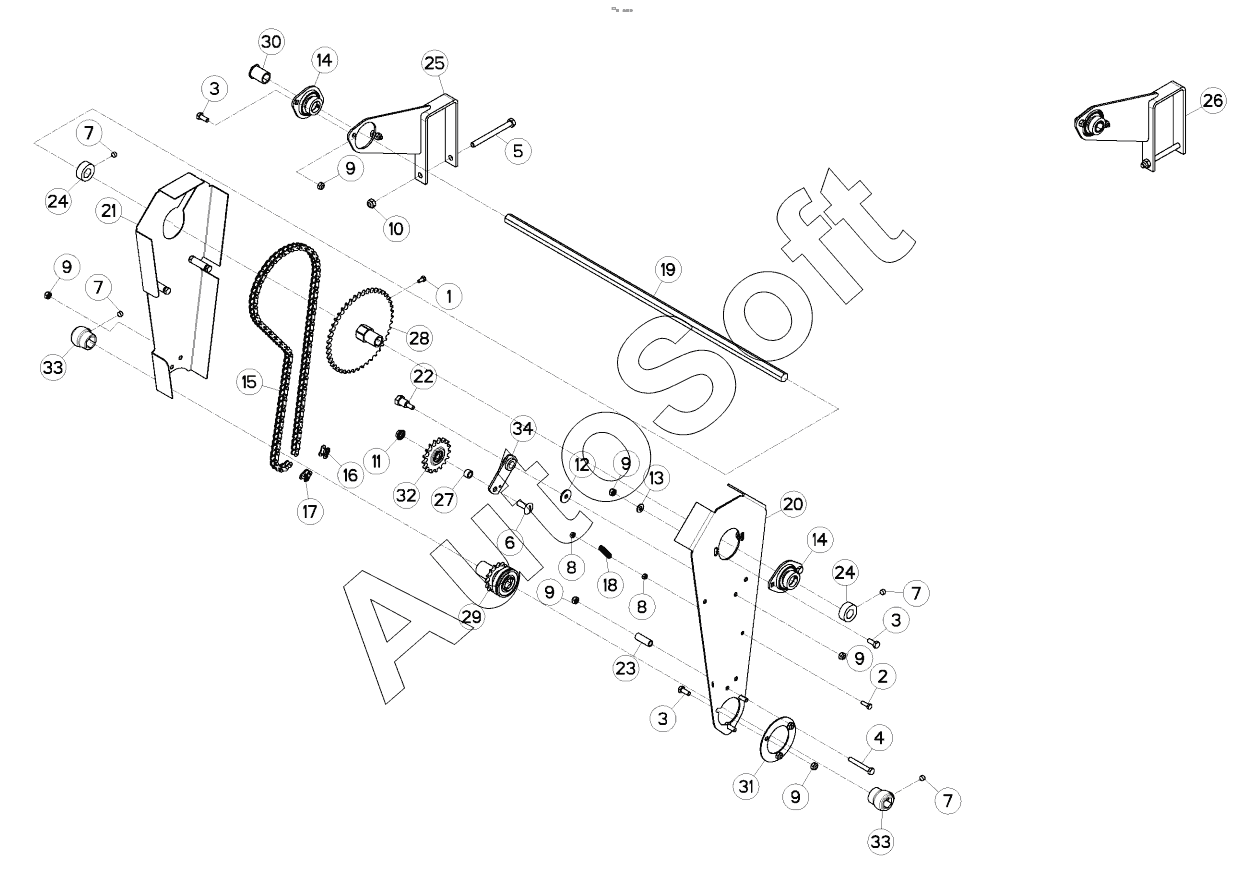

Каталог запасных частей к технике: KUHN PLANTER 3M (2014). TRANSMISSION (MICROGRANULATOR)
1
2
3
3
3
4
5
6
7
7
7
7
8
8
9
9
9
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 2 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 3 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 4 | 8***3 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 5 | 8***8 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 6 | 8***0 | SLOT.CHEESE HEAD SCRE.FE/ZNXC3 | |
| 7 | 8***0 | SET SCREW WITH CONE FE/ZNXC3 | |
| 8 | 8***1 | SELF-LOCKING NUT INOX | |
| 9 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 10 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 11 | 8***3 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 | |
| 12 | 8***0 | PLAIN WASHER FE/ZNXC3 | |
| 13 | 8***0 | PLAIN WASHER FE/ZNXC3 | |
| 14 | 8***8 | FLANGE UNIT | |
| 15 | 8***9 | CHAIN | |
| 16 | 8***3 | QUICK CONNECT LINK | |
| 17 | B***7 | CONNECTING LINK | |
| 18 | F***A | SPRING | |
| 19 | K***0 | SHAFT | |
| 20 | K***0 | FLANGE | |
| 21 | K***0 | HOUSING | |
| 22 | K***1 | PIN | |
| 23 | K***0 | SPACER | |
| 24 | K***0 | STOP | |
| 25 | N***0 | FLANGE UNIT | |
| 26 | N***0 | BEARING, PILLOW BLOCK | |
| 27 | N***0 | SPACER | |
| 28 | N***0 | PINION GEAR | |
| 29 | N***0 | PINION | |
| 30 | N***0 | BUSHING | |
| 31 | N***0 | WASHER | |
| 32 | N***0 | TENSIONING SPORCKET | |
| 33 | N***0 | BUSH | |
| 34 | V***5 | TENSIONER |
