Каталог запасных частей к технике: KUHN PLANTER 3M (2014). SPEED-CHANGE GEAR BOX D5412-D9999
39
27
28
29
30
31
32
32
32
32
33
34
35
36
36
37
38
26
40
40
41
42
43
44
45
46
47
48
49
50
14
14
2
3
4
5
5
6
6
7
7
7
7
8
8
8
8
8
8
8
8
9
10
11
12
13
1
1
1
1
1
1
15
15
16
17
18
19
19
20
21
22
23
24
25

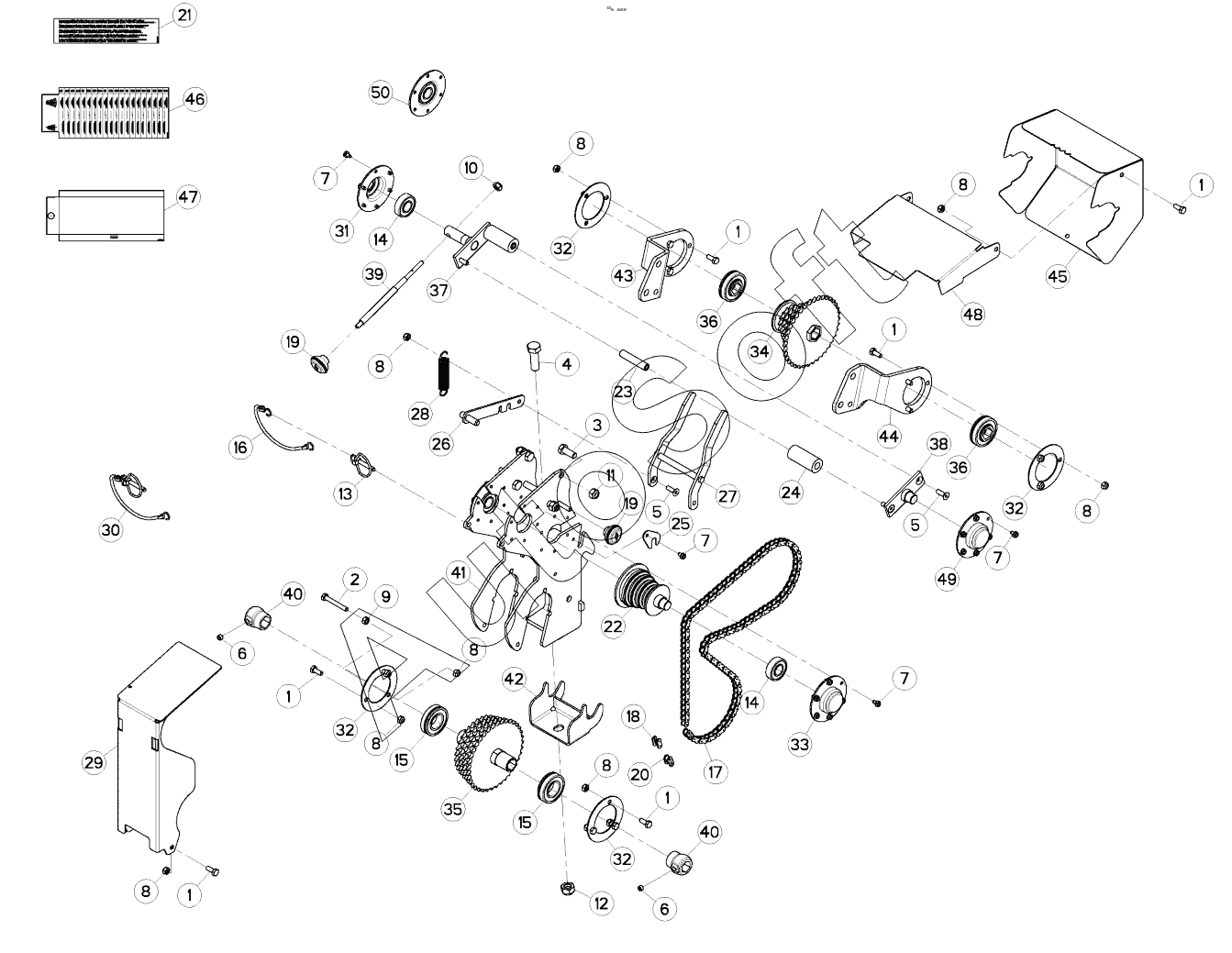

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 2 | 8***3 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 3 | 8***1 | HEX BOLT FE/ZNXC3 | |
| 4 | 8***1 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 5 | 8***4 | HEX.SOC.COUNT.HEAD SC.FE/ZNXC3 | |
| 6 | 8***0 | SET SCREW WITH CONE FE/ZNXC3 | |
| 7 | 8***0 | SELF-CUTTING SCREW FE/ZNXC3 | |
| 8 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 9 | 8***0 | NUT FE/ZNXC3 | |
| 10 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 11 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 12 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 13 | 8***8 | LINCH PIN | |
| 14 | 8***1 | BALL BEARING | |
| 15 | 8***0 | BALL BEARING | |
| 16 | 8***3 | PVC CORD | |
| 17 | 8***2 | CHAIN | |
| 18 | 8***3 | QUICK CONNECT LINK | |
| 19 | A***3 | HANDLE | |
| 20 | B***7 | CONNECTING LINK | |
| 21 | F***8 | DECAL | |
| 22 | K***0 | ROLLER | |
| 23 | K***0 | PIN | |
| 24 | K***0 | ROLLER | |
| 25 | N***0 | PLATE | |
| 26 | N***0 | LEVER | |
| 27 | N***2 | FORK | |
| 28 | N***0 | SPRING | |
| 29 | N***0 | HOUSING | |
| 30 | N***0 | LINK PIN + PVC CORD | |
| 31 | N***0 | CUP | |
| 32 | N***0 | WASHER | |
| 33 | N***0 | CUP | |
| 34 | N***0 | GEAR, PINION | |
| 35 | N***0 | GEAR, PINION | |
| 36 | N***0 | GUIDE | |
| 37 | N***0 | BEARING, PILLOW BLOCK | |
| 38 | N***0 | BEARING, PILLOW BLOCK | |
| 39 | N***0 | PIN | |
| 40 | N***0 | BUSH | |
| 41 | N***0 | CHASSIS | |
| 42 | N***0 | CLAMP | |
| 43 | N***0 | PLATE, MOUNTING | |
| 44 | N***0 | PLATE, MOUNTING | |
| 45 | N***0 | GEAR HOUSING | |
| 46 | N***0 | DECAL | |
| 47 | N***0 | DECAL | |
| 48 | N***0 | SHIELD | |
| 49 | V***0 | CUP | |
| 50 | V***1 | CUP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
