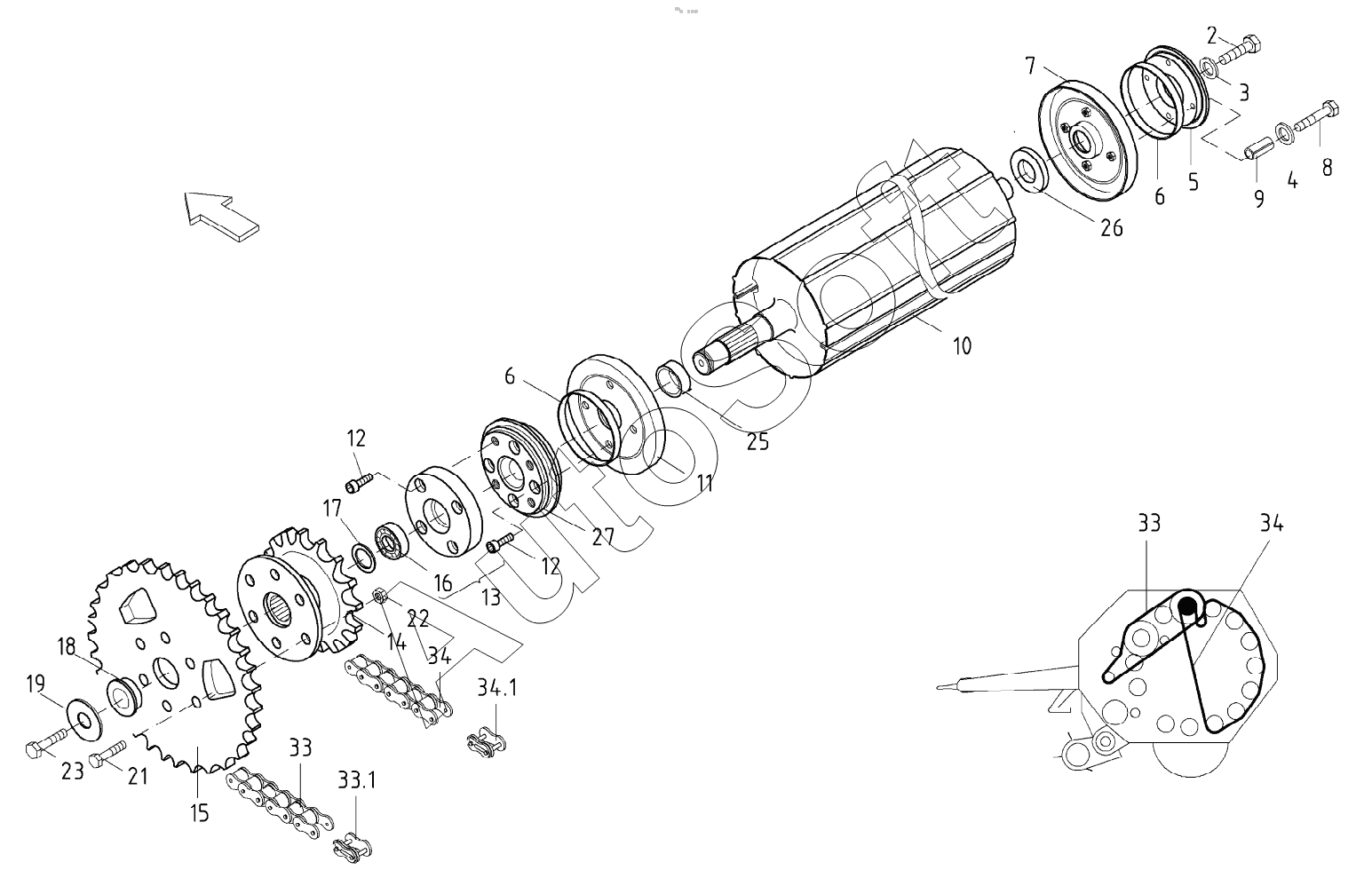

Каталог запасных частей к технике: KUHN FB 119 (2012). ROLLER (DRIVE)
16
341
331
34
34
33
33
27
26
25
23
22
21
19
18
17
2
15
14
13
12
12
11
10
9
8
7
6
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 8***1 | SELF-LOCKING SCREW FE/ZNXC3 | |
| 3 | Z***0 | WASHER | |
| 4 | 8***7 | PLAIN WASHER FE/ZNXC3 | |
| 5 | Z***0 | SUPPORT RIGHT | |
| 6 | Z***0 | WRAPPED BUSH | |
| 7 | Z***0 | ANTI WRAPPING DEVICE | |
| 8 | 8***0 | SELF-LOCKING SCREW FLZNNC | |
| 9 | 8***2 | ROLL PIN FLZNNC | |
| 10 | Z***0 | DRIVE ROLLER | |
| 11 | Z***0 | ANTI WRAPPING DEVICE | |
| 12 | 8***0 | HEX.SOCK.HEAD CAP SCR.FEZNNC | |
| 13 | Z***0 | BEARING HOUSING | |
| 14 | Z***0 | SPROCKET | |
| 15 | Z***0 | SPROCKET | |
| 16 | Z***0 | BEARING, ADJUST.1726310 2RS | |
| 17 | 8***3 | SUPPORTING RING SS 3,0 FLZNNC | |
| 18 | Z***0 | RING | |
| 19 | Z***0 | RING | |
| 21 | 8***9 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 22 | 8***5 | SELF-LOCKING NUT FLZNNC | |
| 23 | 8***9 | HEXAGON HEAD SCREW FLZNNC | |
| 25 | Z***0 | BEARING RACE | |
| 26 | Z***0 | SEAL RING | |
| 27 | Z***0 | BEARING, HOUSING | |
| 33 | 8***6 | ROLLER CHAIN | |
| 34 | 8***3 | ROLLER CHAIN | |
| 331 | 8***8 | OUTER LINK | |
| 341 | 8***8 | OUTER LINK |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
