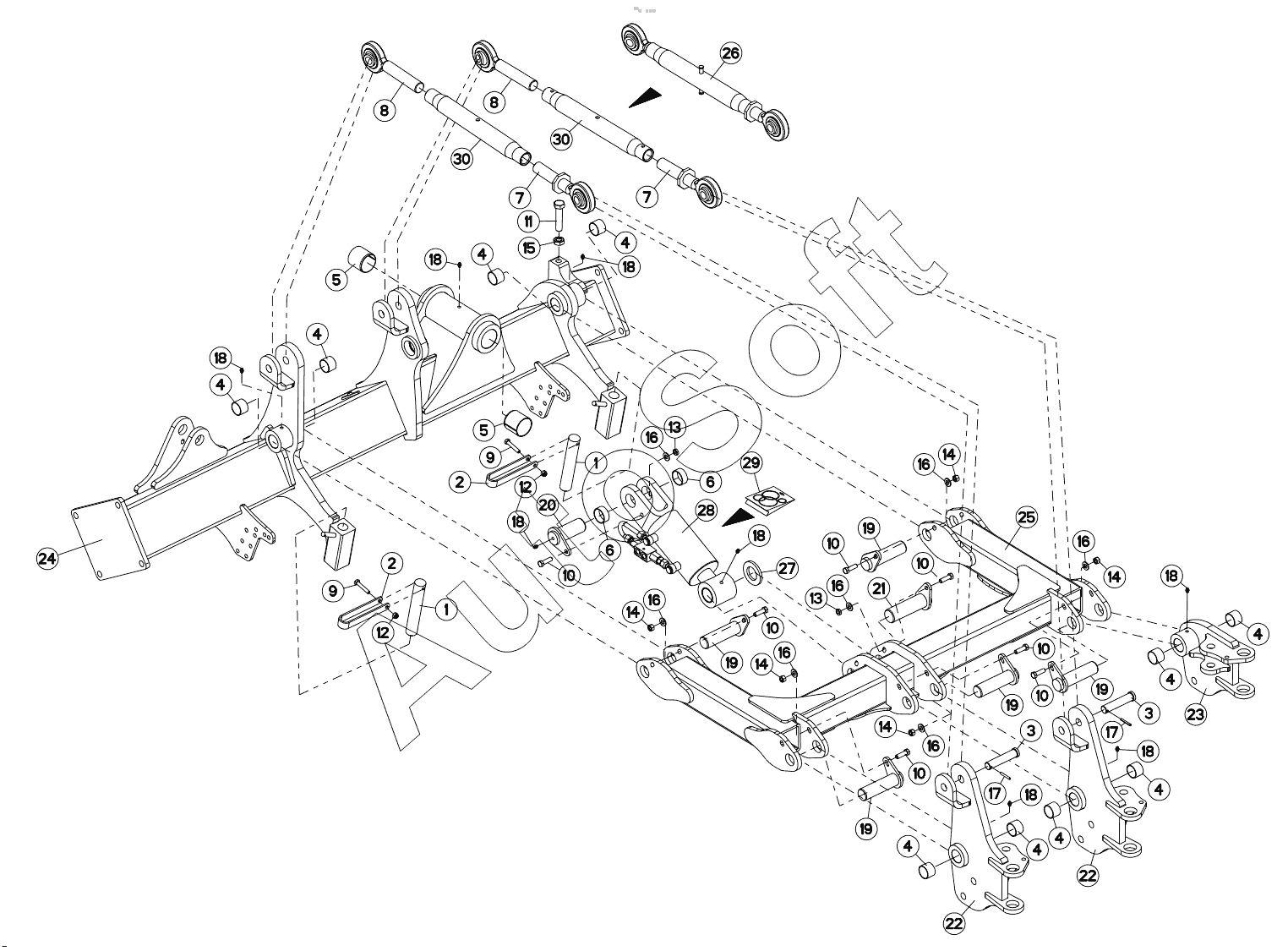

Каталог запасных частей к технике: KUHN OPTIMER 1000 (2012). RIGHT FIXING SUPPORT OPT4000R
16
16
16
16
16
16
16
30
30
29
28
27
26
25
24
23
22
22
21
20
19
19
19
19
19
18
18
18
18
18
18
18
18
17
17
1
1
15
14
14
14
14
14
13
13
12
12
11
10
10
10
10
10
10
10
9
9
8
8
7
7
6
6
5
5
4
4
4
4
4
4
4
4
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | SCREW | |
| 2 | 2***2 | HANDLE | |
| 3 | 7***7 | PIN D.25 L.124 | |
| 4 | 9***8 | WRAPPED BUSH | |
| 5 | 9***1 | TENSION BUSH | |
| 6 | 9***6 | BUSH PM 45- 50-20 | |
| 7 | 9***8 | BALL JOINT | |
| 8 | 9***2 | BALL JOINT | |
| 9 | 8***1 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 10 | 8***8 | HEXAGON HEAD SCREW ZBC | |
| 11 | 8***0 | HEXAGON HEAD SCREW ZBC | |
| 12 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 13 | 8***1 | HEXAGON THIN NUT ZBC | |
| 14 | 8***0 | NUT FE/ZNXC3 | |
| 15 | 8***9 | NUT FE/ZNXC3 | |
| 16 | 8***7 | PLAIN WASHER | |
| 17 | 8***5 | ROLL PIN FLZNNC | |
| 18 | 8***0 | GREASE NIPPLE FE/ZNXC3 | |
| 19 | H***0 | AXLE | |
| 20 | H***0 | AXLE | |
| 21 | H***0 | AXLE | |
| 22 | H***0 | CONNECTION | |
| 23 | H***0 | CONNECTION | |
| 24 | H***0 | FRAME | |
| 25 | H***0 | LIFTING | |
| 26 | H***0 | TIE ROD | |
| 27 | H***0 | SPACER | |
| 28 | H***0 | HYDRAULIC CYLINDER | |
| 29 | H***0 | BAG | |
| 30 | H***0 | TIE ROD |
