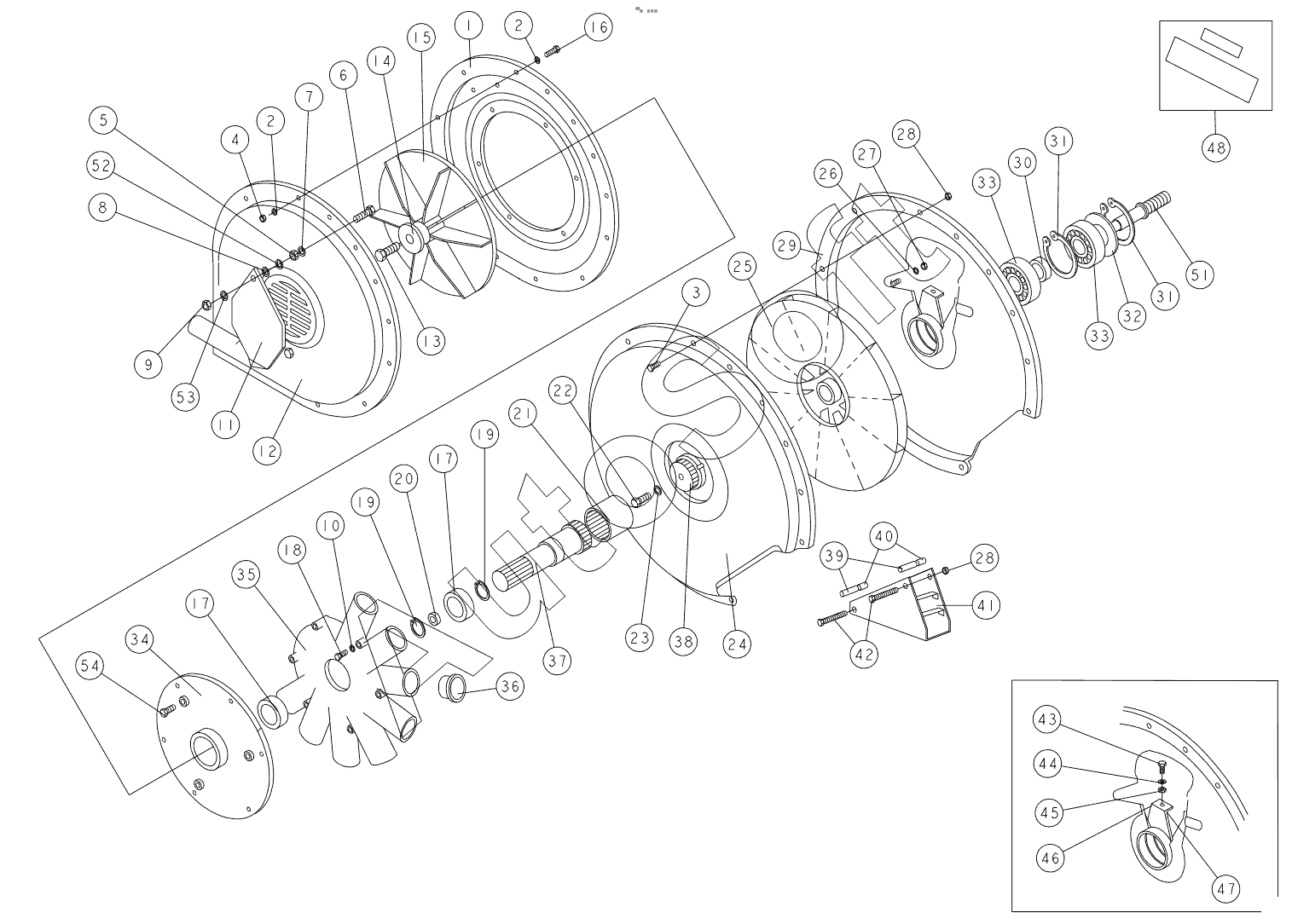

Каталог запасных частей к технике: KUHN PLANTER II (2007). JUNIOR FAN
41
28
28
29
30
31
31
32
33
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
48
51
52
53
54
14
2
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***3 | 1/2 CRANKCASE | |
| 2 | 8***4 | PLAIN WASHER ZBC | |
| 3 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 4 | 8***0 | NUT FE/ZNXC3 | |
| 5 | 8***6 | NUT FE/ZNXC3 | |
| 6 | V***2 | SCREW | |
| 7 | F***5 | WASHER | |
| 8 | F***5 | WASHER | |
| 9 | 8***6 | WING NUT FE/ZNXC3 | |
| 10 | 8***2 | SERRATED LOCK WASHER FE/ZNXC3 | |
| 11 | F***C | DIAPHRAGM | |
| 12 | M***A | 1/2 CRANKCASE | |
| 13 | F***A | SCREW | |
| 14 | F***6 | WASHER | |
| 15 | V***1 | TURBINE | |
| 16 | 8***2 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 17 | 8***0 | BALL BEARING | |
| 18 | 8***1 | HEXAGON HEAD SCREW INOX | |
| 19 | 8***0 | RETAINING RING | |
| 20 | F***8 | SPACER | |
| 21 | V***0 | SPECIAL NUT | |
| 22 | 8***5 | HEX.SOCKET HEAD CAP SCREW | |
| 23 | 8***4 | SPRING LOCK WASHER | |
| 24 | F***B | 1/2 CRANKCASE | |
| 25 | V***A | TURBINE | |
| 26 | 8***2 | SERRATED LOCK WASHER ZBC | |
| 27 | 8***0 | NUT FE/ZNXC3 | |
| 28 | 8***5 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 | |
| 29 | V***7 | 1/2 CRANKCASE | |
| 30 | F***A | SPACER | |
| 31 | 8***0 | RETAINING RING | |
| 32 | 8***2 | FLEXIBLE AXIAL SEAL WASHER | |
| 33 | 8***4 | BALL BEARING | |
| 34 | V***F | HUB | |
| 35 | M***A | TERMINAL SOCKET | |
| 36 | A***4 | DUST | |
| 37 | V***9 | PIN | |
| 38 | V***5 | 1/2 ELASTIK KUPPLUNG | |
| 39 | F***A | SPACER | |
| 40 | F***9 | SPACER | |
| 41 | F***B | DEFLECTOR | |
| 42 | 8***5 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 43 | 8***1 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 44 | 8***1 | PLAIN WASHER M10 | |
| 45 | 8***0 | NUT FE/ZNXC3 | |
| 46 | F***9 | TENSIONER | |
| 47 | 8***4 | SQUARE WELD NUT | |
| 48 | 0***0 | DECAL | |
| 48 | K***0 | LOGO 103 | |
| 51 | F***C | PIN | |
| 52 | F***5 | WASHER | |
| 53 | 8***0 | PLAIN WASHER ZBC | |
| 54 | 8***5 | HEXAGON HEAD SCREW ZBC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
