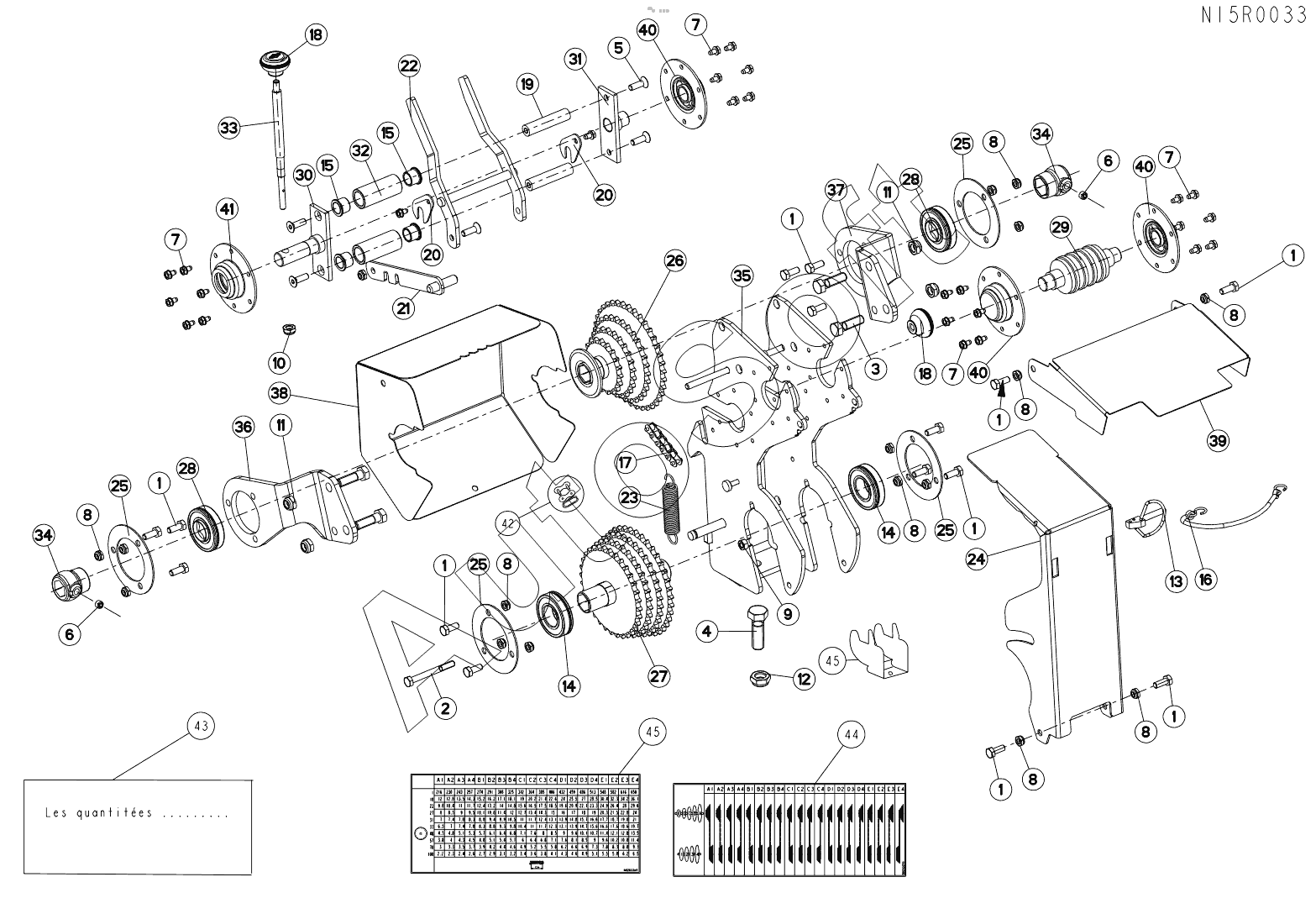

Каталог запасных частей к технике: KUHN PLANTER II (2007). SPEED-CHANGE GEAR BOX ELEMENT
35
24
25
25
25
25
26
27
28
28
29
30
31
32
33
34
34
23
36
37
38
39
40
40
40
41
42
43
44
45
45
12
2
3
4
5
6
6
7
7
7
7
8
8
8
8
8
8
8
8
9
10
11
11
1
1
1
1
1
1
1
1
13
14
14
15
15
16
17
18
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 2 | 8***5 | HEXAGON HEAD SCREW ZBC | |
| 3 | 8***8 | HEXAGON HEAD SCREW ZBC | |
| 4 | 8***1 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 5 | 8***4 | HEX.SOC.COUNT.HEAD SC.FE/ZNXC3 | |
| 6 | 8***0 | SET SCREW WITH CONE FE/ZNXC3 | |
| 7 | 8***0 | SELF-CUTTING SCREW FE/ZNXC3 | |
| 8 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 9 | 8***0 | NUT FE/ZNXC3 | |
| 10 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 11 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 12 | 8***0 | SELF-LOCKING NUT FE/ZNXC3 | |
| 13 | 8***8 | LINCH PIN | |
| 14 | 8***0 | BALL BEARING | |
| 15 | 8***7 | SELF LUBRICATING BEARING | |
| 16 | 8***3 | PVC CORD | |
| 17 | N***0 | CHAIN | |
| 18 | A***3 | HANDLE | |
| 19 | N***0 | AXLE | |
| 20 | N***0 | PLATE | |
| 21 | N***0 | LEVER | |
| 22 | N***2 | FORK | |
| 23 | N***0 | SPRING | |
| 24 | N***0 | HOUSING | |
| 25 | N***0 | WASHER | |
| 26 | N***0 | GEAR, PINION | |
| 27 | N***0 | GEAR, PINION | |
| 28 | N***0 | GUIDE | |
| 29 | N***0 | CAM ROLLER | |
| 30 | N***0 | BEARING, PILLOW BLOCK | |
| 31 | N***0 | BEARING, PILLOW BLOCK | |
| 32 | N***0 | TRACK IDLER | |
| 33 | N***0 | PIN | |
| 34 | N***0 | BUSH | |
| 35 | N***0 | CHASSIS | |
| 36 | N***0 | PLATE, MOUNTING | |
| 37 | N***0 | PLATE, MOUNTING | |
| 38 | N***0 | GEAR HOUSING | |
| 39 | N***0 | SHIELD | |
| 40 | V***0 | CUP | |
| 41 | V***1 | CUP | |
| 42 | 8***3 | QUICK CONNECT LINK | |
| 43 | N***0 | DECAL | |
| 44 | N***0 | DECAL | |
| 45 | N***0 | CLAMP |
