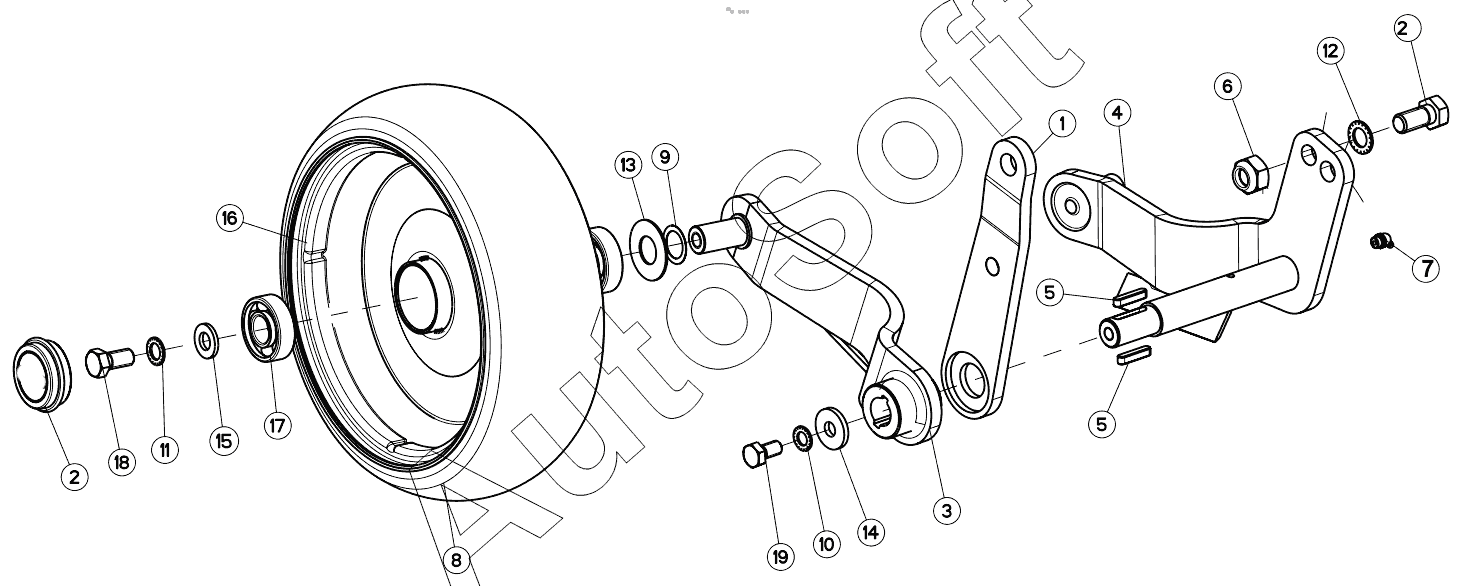

Каталог запасных частей к технике: KUHN PLANTER II (2007). WHEEL DE JAUGE 12"X4"
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | LINK, CONNECTING | |
| 2 | N***0 | PLUG | |
| 3 | V***A | ARM | |
| 4 | V***B | ARM | |
| 5 | 8***0 | PARALLEL KEY A | |
| 6 | 8***1 | SELF-LOCKING NUT INOX | |
| 7 | 8***2 | LUBRICATING NIPPLE:CONE TYPE | |
| 8 | A***9 | TYRE | |
| 9 | 8***5 | SHIM RING PS 0,3 FE/ZNXC3 | |
| 10 | 8***1 | SERRATED LOCK WASHER FLZNNC | |
| 11 | 8***1 | SERRATED LOCK WASHER FLZNNC | |
| 12 | 8***1 | SERRATED LOCK WASHER FLZNNC | |
| 13 | 8***2 | PLAIN WASHER FE/ZNXC3 | |
| 14 | 8***1 | PLAIN WASHER ZBC | |
| 15 | 8***5 | PLAIN WASHER FE/ZNXC3 | |
| 16 | V***A | WHEEL AND TIRE ASSEMBLY | |
| 17 | 8***0 | BALL BEARING | |
| 18 | 8***5 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 19 | 8***2 | HEXAGON HEAD SCREW ZBC | |
| 20 | 8***2 | HEXAGON HEAD SCREW FE/ZNXC3 |
