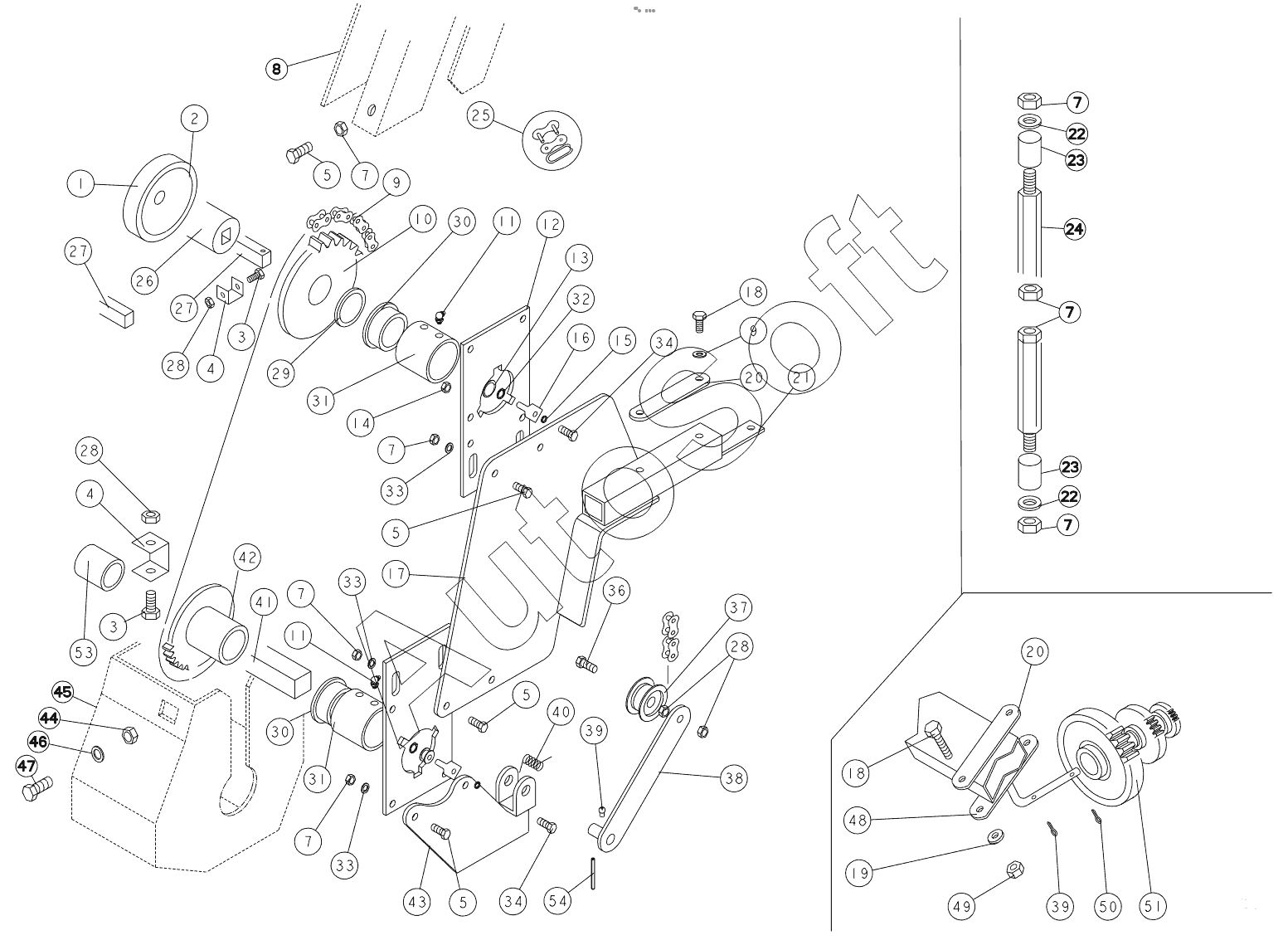

Каталог запасных частей к технике: KUHN PLANTER II (2007). FERTILIZER FRONT TRANSMISSION
1
2
3
3
4
4
5
5
5
5
7
7
7
7
7
7
7
8
9
9
10
11
11
12
13
14
15
16
17
18
18
19
20
20
21
22
22
23
23
24
25
26
27
27
28
28
28
29
30
30
31
31
32
33
33
33
34
34
36
37
38
39
39
40
41
41
42
43
44
45
46
47
48
49
50
51
51
51
51
51
51
51
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***9 | STICKER | |
| 2 | V***6 | DISC | |
| 3 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 4 | F***8 | "U" BRACKET | |
| 5 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 7 | 8***1 | UNDERSERRATED SELF-LOCKING NUT | |
| 8 | V***2 | HOUSING | |
| 9 | N***0 | CHAIN | |
| 10 | V***6 | PINION GEAR | |
| 11 | 8***2 | LUBRICATING NIPPLE:CONE TYPE | |
| 12 | F***8 | REINFORCING SHIELD | |
| 13 | 8***3 | PLAIN WASHER FE/ZNXC3 | |
| 14 | 8***0 | NUT FE/ZNXC3 | |
| 15 | 8***2 | SERRATED LOCK WASHER FE/ZNXC3 | |
| 16 | F***3 | STOP | |
| 17 | V***4 | BRACKET | |
| 18 | 8***0 | HEXAGON HEAD SCREW INOX A2 | |
| 19 | 8***1 | SERRATED LOCK WASHER FLZNNC | |
| 20 | F***5 | BRIDGE | |
| 21 | F***9 | BRIDGE | |
| 22 | 8***1 | PLAIN WASHER INOX A2 | |
| 23 | F***8 | SPACER | |
| 24 | F***7 | ROD | |
| 25 | 8***1 | OUTER LINK | |
| 26 | V***3 | TUBE | |
| 27 | F***1 | COULTER BAR | |
| 28 | 8***0 | NUT FE/ZNXC3 | |
| 29 | F***D | WASHER | |
| 30 | 8***3 | SELF LUBRICATING BEARING | |
| 31 | F***9 | BEARING RING | |
| 32 | 8***0 | RETAINING RING | |
| 33 | 8***1 | PLAIN WASHER M10 | |
| 34 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 36 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 37 | B***A | CAM ROLLER | |
| 38 | V***3 | TENSIONER | |
| 39 | 8***5 | ROLL PIN FLZNNC | |
| 40 | F***5 | SPRING | |
| 41 | F***B | COULTER BAR | |
| 41 | F***0 | BAR | |
| 42 | V***5 | PINION GEAR | |
| 43 | V***7 | BRACKET | |
| 44 | 8***2 | CLAMP NUT | |
| 45 | F***5 | HOUSING | |
| 46 | 8***4 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 47 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 48 | V***3 | PIN | |
| 49 | 8***0 | NUT FE/ZNXC3 | |
| 50 | 8***8 | LINCH PIN | |
| 51 | M***E | PINION GEAR | |
| 51 | M***E | PINION GEAR | |
| 51 | M***E | PINION GEAR | |
| 51 | M***E | PINION GEAR | |
| 51 | M***E | PINION GEAR | |
| 51 | M***E | PINION GEAR | |
| 51 | M***D | PINION GEAR | |
| 53 | F***7 | SPACER | |
| 54 | 8***6 | ROLL PIN FLZNNC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
