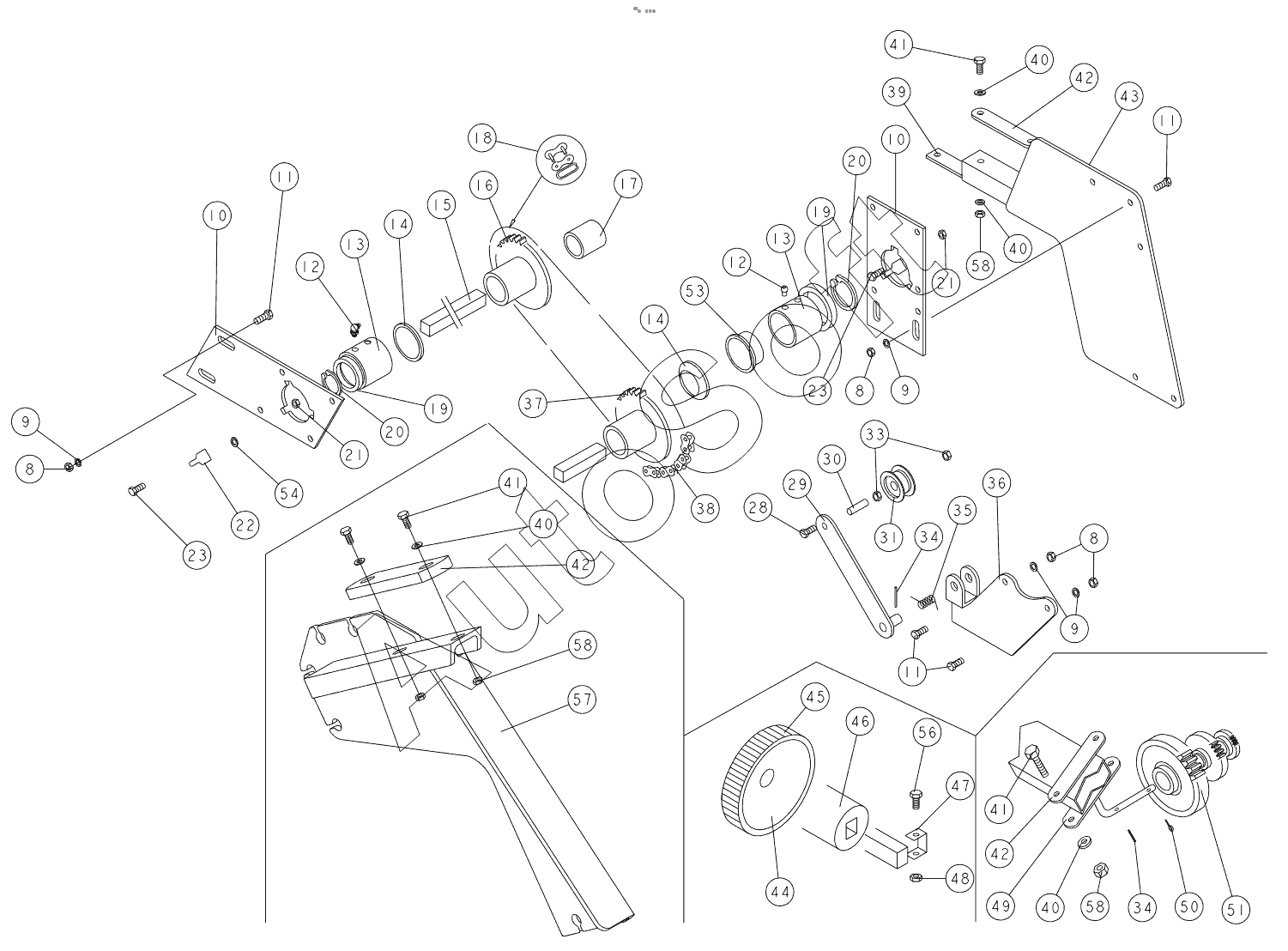

Каталог запасных частей к технике: KUHN PLANTER II (2007). FERTILIZER REAR TRANSMISSION
8
8
8
9
9
9
10
10
11
11
11
12
12
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
23
23
28
29
30
31
33
34
34
35
36
37
38
39
40
40
40
40
41
41
41
42
42
42
43
44
45
46
47
48
49
50
51
51
51
51
51
51
51
53
54
56
57
58
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | 8***1 | UNDERSERRATED SELF-LOCKING NUT | |
| 9 | 8***1 | PLAIN WASHER M10 | |
| 10 | F***8 | REINFORCING SHIELD | |
| 11 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 12 | 8***2 | LUBRICATING NIPPLE:CONE TYPE | |
| 13 | F***9 | BEARING RING | |
| 14 | F***D | WASHER | |
| 15 | F***1 | COULTER BAR | |
| 16 | V***5 | PINION GEAR | |
| 17 | F***7 | SPACER | |
| 18 | 8***1 | OUTER LINK | |
| 19 | 8***3 | PLAIN WASHER FE/ZNXC3 | |
| 20 | 8***0 | RETAINING RING | |
| 21 | 8***0 | NUT FE/ZNXC3 | |
| 22 | F***3 | STOP | |
| 23 | 8***6 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 28 | 8***9 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 29 | V***3 | TENSIONER | |
| 30 | F***5 | SPACER 9/12X39 | |
| 31 | B***A | CAM ROLLER | |
| 33 | 8***6 | UNDERSERRAT.S.LOCK.NUT INOX | |
| 34 | 8***6 | ROLL PIN FLZNNC | |
| 35 | F***6 | SPRING | |
| 36 | V***7 | BRACKET | |
| 37 | V***6 | PINION GEAR | |
| 38 | N***0 | CHAIN | |
| 39 | F***9 | BRIDGE | |
| 40 | 8***1 | SERRATED LOCK WASHER FLZNNC | |
| 41 | 8***1 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 42 | F***5 | BRIDGE | |
| 43 | V***4 | BRACKET | |
| 44 | V***6 | DISC | |
| 45 | B***9 | STICKER | |
| 46 | V***3 | TUBE | |
| 47 | F***8 | "U" BRACKET | |
| 48 | 8***0 | NUT FE/ZNXC3 | |
| 49 | V***3 | PIN | |
| 50 | 8***8 | LINCH PIN | |
| 51 | M***E | PINION GEAR | |
| 51 | M***E | PINION GEAR | |
| 51 | M***E | PINION GEAR | |
| 51 | M***E | PINION GEAR | |
| 51 | M***E | PINION GEAR | |
| 51 | M***E | PINION GEAR | |
| 51 | M***D | PINION GEAR | |
| 53 | 8***3 | SELF LUBRICATING BEARING | |
| 54 | 8***2 | SERRATED LOCK WASHER FE/ZNXC3 | |
| 56 | 8***0 | HEXAGON HEAD SCREW FE/ZNXC3 | |
| 57 | N***0 | SUPPORT | |
| 58 | 8***0 | NUT FE/ZNXC3 |
