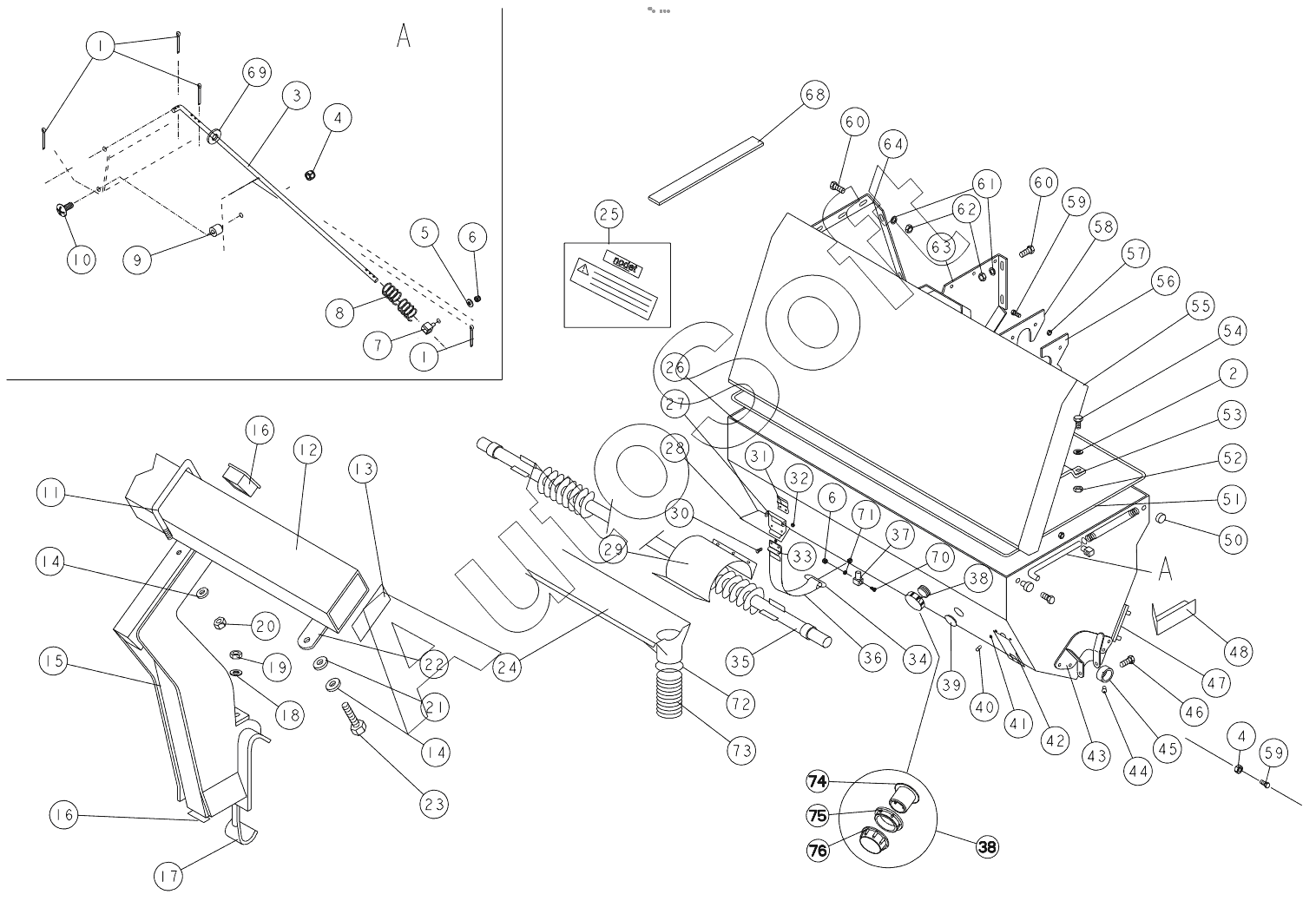

Каталог запасных частей к технике: KUHN PLANTER II (2007). FERTILIZER HOPPER
43
53
52
51
51
50
48
48
47
46
45
44
54
42
41
40
39
38
38
37
36
35
35
35
63
76
75
74
73
72
71
70
69
68
64
64
35
63
62
61
60
60
59
59
58
57
56
55
55
12
22
21
20
19
18
17
16
16
15
14
14
13
12
23
11
10
9
8
7
6
6
5
4
4
3
2
25
34
33
32
31
30
29
28
27
26
26
1
1
25
25
25
25
25
25
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | SPLIT PIN FE/ZNXC3 | |
| 2 | 8***0 | PLAIN WASHER INOX A2 | |
| 3 | F***6 | SPANNER | |
| 4 | 8***6 | UNDERSERRAT.S.LOCK.NUT INOX | |
| 5 | 8***3 | PLAIN WASHER ZBC | |
| 6 | 8***1 | SELF-LOCKING NUT INOX | |
| 7 | F***A | SPECIAL NUT | |
| 8 | F***4 | SPRING | |
| 9 | F***A | PIN | |
| 10 | 8***0 | SLOT.CHEESE GAED SCREW INOX A2 | |
| 11 | F***7 | YOKE | |
| 12 | F***1 | BRACKET | |
| 12 | F***2 | BRACKET | |
| 13 | 8***4 | END PLUG | |
| 14 | 8***1 | SERRATED LOCK WASHER FLZNNC | |
| 15 | V***2 | BRACKET | |
| 16 | 8***5 | DUST | |
| 17 | F***A | CLAMP | |
| 18 | 8***2 | PLAIN WASHER ZBC | |
| 19 | 8***0 | NUT FE/ZNXC3 | |
| 20 | 8***0 | NUT FE/ZNXC3 | |
| 21 | 8***0 | PLAIN WASHER FE/ZNXC3 | |
| 22 | F***5 | BRIDGE | |
| 23 | 8***0 | HEXAGON HEAD SCREW INOX A2 | |
| 24 | V***9 | GUARD FIXING PLATE | |
| 24 | V***0 | GUARD FIXING PLATE | |
| 24 | V***1 | GUARD FIXING PLATE | |
| 24 | V***2 | GUARD FIXING PLATE | |
| 25 | F***A | STICKER | |
| 25 | F***9 | STICKER | |
| 25 | K***0 | LOGO KUHN 153R | |
| 25 | K***0 | LOGO KUHN 309R | |
| 25 | N***0 | SET OF STICKERS | |
| 25 | N***0 | STICKER | |
| 25 | N***0 | STICKER | |
| 26 | V***A | HOPPER | |
| 26 | V***A | HOPPER | |
| 27 | V***6 | SKID | |
| 28 | F***9 | HANDLE | |
| 29 | F***8 | SIEVE | |
| 30 | 8***7 | SLOT.CHEESE HEAD SCREW INOX | |
| 31 | F***A | HOOK | |
| 32 | 8***6 | UNDERSERRAT.S.LOCK.NUT INOX | |
| 33 | F***4 | BRIDGE | |
| 34 | F***0 | PAWL | |
| 35 | V***A | SCREW | |
| 35 | V***6 | SCREW | |
| 35 | V***7 | SCREW | |
| 35 | V***A | SCREW | |
| 36 | F***3 | GIRTH | |
| 37 | F***3 | SPECIAL NUT | |
| 38 | A***1 | FUER DUENGERSTREUER SLIDE | |
| 39 | 8***2 | END PLUG | |
| 40 | 8***2 | RIVET | |
| 41 | 8***5 | PLAIN WASHER ZBC | |
| 42 | F***7 | GUARD COVER REAR | |
| 43 | V***6 | BRACKET | |
| 44 | 8***0 | GREASE NIPPLE FE/ZNXC3 | |
| 45 | F***A | BEARING RING | |
| 46 | F***7 | PIN | |
| 47 | M***7 | BRIDGE | |
| 48 | F***A | REINFORCING PLATE | |
| 48 | F***A | REINFORCING PLATE | |
| 50 | A***6 | PLUG | |
| 51 | N***0 | SIFTER | |
| 51 | N***0 | SIFTER | |
| 52 | 8***6 | UNDERSERRAT.S.LOCK.NUT INOX | |
| 53 | F***1 | HANDLE | |
| 54 | 8***7 | SLOT.CHEESE HEAD SCREW INOX | |
| 55 | V***0 | COVER | |
| 55 | V***1 | COVER | |
| 56 | F***6 | 1/2 SHEET | |
| 57 | 8***3 | CLAMP NUT | |
| 58 | F***9 | BRACKET | |
| 59 | 8***7 | HEXAGON HEAD SCREW INOX | |
| 60 | 8***7 | SLOT.CHEESE HEAD SCREW INOX | |
| 61 | 8***8 | PLAIN WASHER INOX A2 | |
| 62 | 8***6 | UNDERSERRAT.S.LOCK.NUT INOX | |
| 63 | F***4 | PARTITION | |
| 63 | F***5 | PARTITION | |
| 64 | F***2 | DEFLECTOR | |
| 64 | F***3 | DEFLECTOR | |
| 68 | 8***1 | GASKET | |
| 69 | 8***3 | PLAIN WASHER ZBC | |
| 70 | 8***2 | HEXAGON HEAD SCREW INOX | |
| 71 | 8***8 | PLAIN WASHER INOX A2 | |
| 72 | 8***6 | COLLAR | |
| 73 | 8***8 | PIPE PVC Ш46,5, OREGON | |
| 74 | A***6 | DESCHARGE SPOUT | |
| 75 | A***6 | BACK | |
| 76 | A***5 | PLUG |
