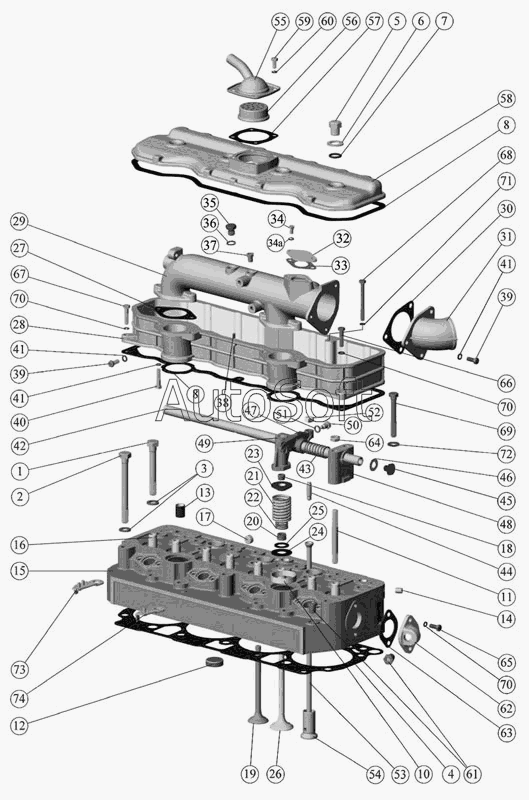

Каталог запасных частей к технике: МТЗ-510/512, 520/522 (2010). Установка головки цилиндров и впускного тракта (для двигателей Д-244)
240-1003010-А-23
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
21
21
21
22
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
84
35
36
37
38
39
39
40
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
70
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1002470 | 2***0 | Установка сапуна | |
| 240-1003010-А-23 | 2***3 | Установка головки цилиндров | |
| 240-1003011 | 2***1 | Головка цилиндров | |
| 240-1003013-А2-06 | 2***6 | Головка цилиндров | |
| 240-1003030-А-07 | 2***7 | Крышка головки цилиндров | |
| 240-1007100-Б1 | 2***1 | Механизм коромысел | |
| 240-1007151-Б-01 | 2***1 | Стойка задняя | |
| 240-1007152-Б-01 | 2***1 | Стойка средняя | |
| 1 | 2***7 | Болт | |
| 2 | 2***1 | Болт | |
| 3 | 4***8 | Шайба | |
| 4 | 5***А | Прокладка головки цилиндров | |
| 4 | 5***3 | Прокладка головки цилиндров | |
| 5 | 5***А | Гайка колпака | |
| 6 | 5***1 | Шайба | |
| 7 | 5***1 | Кольцо | |
| 8 | 2***8 | Прокладка | |
| 9 | 2***9 | Прокладка | |
| 10 | 5***А | Стакан | |
| 11 | 5***2 | Шпилька | |
| 12 | 2***2 | Заглушка | |
| 13 | 2***9 | Втулка | |
| 14 | 2***7 | Заглушка | |
| 15 | 2***1 | Головка цилиндров | |
| 16 | 2***2 | Втулка направляющая клапана | |
| 17 | Д***А | Заглушка | |
| 18 | 5***2 | Сухарь клапана | |
| 19 | 2***6 | Клапан выпускной | |
| 19 | 2***7 | Клапан выпускной | |
| 19 | 2***9 | Клапан выпускной | |
| 20 | 2***0 | Манжета | |
| 21 | 2***0 | Пружина клапана наружная | |
| 21 | 2***3 | Пружина клапана наружная | |
| 21 | 2***8 | Пружина клапана наружная | |
| 21 | 2***9 | Пружина клапана наружная | |
| 22 | 2***3 | Пружина клапана внутренняя | |
| 22 | 2***5 | Пружина клапана внутренняя | |
| 23 | 2***8 | Тарелка | |
| 24 | 2***4 | Шайба | |
| 25 | 2***5 | Шайба | |
| 26 | 2***4 | Клапан впускной | |
| 26 | 2***7 | Клапан впускной | |
| 26 | 2***9 | Клапан впускной | |
| 27 | 2***1 | Прокладка | |
| 28 | 2***А | Крышка головки цилиндров | |
| 29 | 2***6 | Коллектор впускной | |
| 30 | 2***А | Прокладка | |
| 31 | 2***0 | Патрубок | |
| 32 | 2***1 | Заглушка | |
| 33 | 2***1 | Прокладка | |
| 34 | M***6 | Болт | |
| 35 | 5***8 | Пробка | |
| 36 | Д***А | Шайба | |
| 37 | "***" | Пробка | |
| 38 | 2***0 | Штифт | |
| 39 | M***0 | Болт | |
| 40 | M***5 | Болт | |
| 41 | 8***6 | Шайба | |
| 42 | 5***1 | Ось коромысел | |
| 43 | 5***A | Пружина оси коромысел | |
| 44 | 5***1 | Винт регулировочный | |
| 45 | 5***2 | Пробка оси коромысел | |
| 46 | 5***3 | Шайба пробки | |
| 47 | 5***4 | Коромысло клапана со втулкой | |
| 48 | 2***Б | Стойка передняя | |
| 49 | 2***Б | Стойка вторая | |
| 50 | 2***5 | Фиксатор | |
| 51 | 1***6 | Шайба | |
| 52 | Д***3 | Гайка | |
| 53 | 2***1 | Штанга | |
| 54 | 2***1 | Толкатель клапана | |
| 54 | 2***2 | Толкатель клапана | |
| 55 | 2***Г | Корпус сапуна | |
| 56 | 2***0 | Фильтр | |
| 57 | 2***1 | Прокладка | |
| 58 | 2***Б | Колпак крышки | |
| 59 | M***6 | Болт | |
| 60 | 8***6 | Шайба | |
| 61 | "***" | Пробка | |
| 62 | 7***A | Патрубок | |
| 63 | 5***8 | Прокладка патрубка | |
| 64 | M***H | Гайка | |
| 65 | M***0 | Болт | |
| 66 | M***0 | Болт | |
| 67 | M***5 | Болт | |
| 68 | 2***3 | Болт | |
| 68 | M***0 | Болт | |
| 69 | M***5 | Болт | |
| 70 | 8***6 | Шайба | |
| 71 | 8***П | Шайба | |
| 72 | 1***П | Шайба | |
| 73 | 2***1 | Кронштейн | |
| 74 | 2***1 | Кронштейн | |
| 84 | 6***6 | Шайба |
