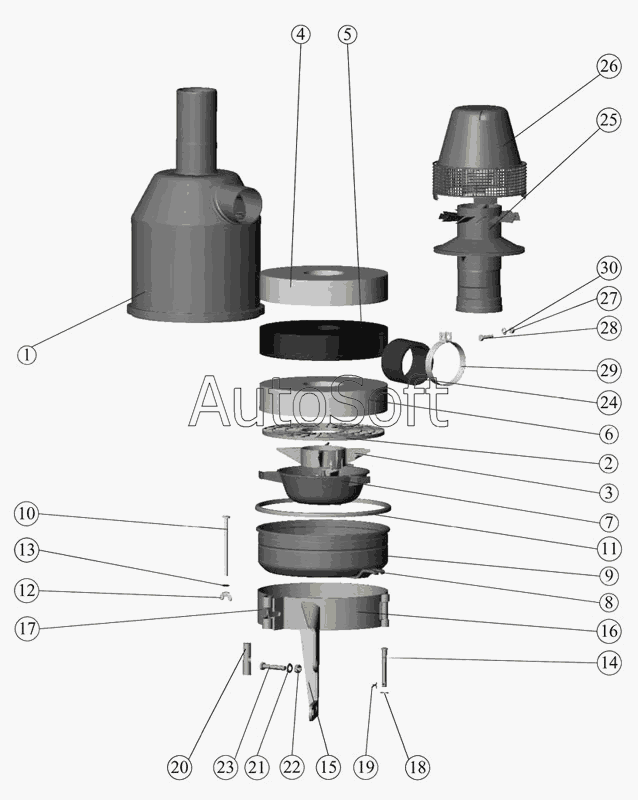

Каталог запасных частей к технике: МТЗ-510/512, 520/522 (2010). Установка воздухоочистителя
240-1109010-А-15
240-1109010-А-16
1
2
3
4
5
6
7
9
10
11
12
13
8
14
15
16
18
19
20
21
22
23
17
24
26
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1109010-А-15 | 2***5 | Установка воздухоочистителя | |
| 240-1109010-А-16 | 2***6 | Установка воздухоочистителя (Д-244) | |
| 240-1109015-А-08 | 2***8 | Воздухоочиститель | |
| 240-1109015-А-09 | 2***9 | Воздухоочиститель в сборе | |
| 240-1109255-01 | 2***1 | Поддон (Д-244) | |
| А53.21.000 | А***0 | Моноциклон | |
| 1 | 2***9 | Корпус воздухоочистителя | |
| 2 | 2***5 | Обойма | |
| 3 | 2***1 | Стопор обоймы | |
| 4 | 2***5 | Элемент фильтрующий | |
| 5 | 2***Б | Элемент фильтрующий | |
| 6 | 2***Б | Элемент фильтрующий | |
| 7 | 2***В | Ванна масляная | |
| 8 | 2***0 | Кронштейн | |
| 9 | 2***5 | Поддон | |
| 10 | 2***2 | Болт | |
| 11 | 2***6 | Кольцо | |
| 12 | М***Л | Гайка-барашек | |
| 13 | 6***П | Шайба | |
| 14 | 5***Б | Палец | |
| 15 | 2***1 | Кронштейн | |
| 16 | 2***9 | Хомут | |
| 17 | Р***2 | Рукав-деталь | |
| 18 | 5***7 | Шайба | |
| 19 | 3***9 | Шплинт | |
| 20 | 5***Б | Палец | |
| 21 | 5***7 | Шайба | |
| 22 | М***Н | Гайка | |
| 23 | M***5 | Болт | |
| 24 | А***1 | Патрубок | |
| 26 | А***2 | Колпак | |
| 29 | Х***6 | Хомут стяжной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
