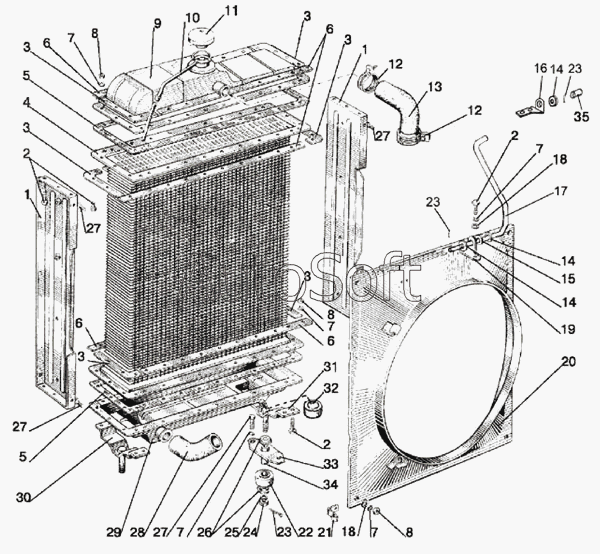

Каталог запасных частей к технике: МТЗ-510/512, 520/522 (2010). Радиатор водяной. Подвеска радиатора водяного
27
27
27
27
19
20
21
22
23
23
23
24
25
26
18
18
28
29
30
31
32
33
34
35
9
1
1
2
2
2
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
8
8
8
70У.13.01.010-01
10
11
12
12
13
14
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70У.13.01.010-01 | 7***1 | Радиатор водяной | |
| 1 | 7***1 | Стойка радиатора | |
| 2 | M***9 | Болт | |
| 3 | 7***5 | Накладка угловая | |
| 4 | 7***0 | Сердцевина радиатора | |
| 5 | 7***9 | Прокладка | |
| 6 | 7***6 | Накладка | |
| 7 | 8***T | Шайба | |
| 8 | М***9 | Гайка | |
| 9 | 7***7 | Бак | |
| 10 | 1***6 | Рукав | |
| 11 | А***0 | Крышка тип 1 | |
| 12 | Х***6 | Хомутик | |
| 13 | 7***1 | Шланг | |
| 14 | С***9 | Шайба | |
| 15 | 8***1 | Амортизатор | |
| 16 | 1***2 | Кронштейн | |
| 17 | 9***А | Растяжка | |
| 18 | С***9 | Шайба | |
| 19 | 8***А | Кронштейн | |
| 20 | 7***0 | Кожух | |
| 21 | 4***6 | Хомутик | |
| 22 | 7***8 | Амортизатор | |
| 23 | 3***9 | Шплинт | |
| 24 | М***9 | Гайка | |
| 25 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 26 | С***9 | Шайба | |
| 27 | М***9 | Болт | |
| 28 | 5***2 | Шланг | |
| 29 | 7***5 | Бак нижний | |
| 30 | 7***0 | Опора левая | |
| 31 | 7***0 | Опора правая | |
| 32 | "***" | Пробка | |
| 33 | 7***6 | Планка | |
| 34 | 7***5 | Втулка | |
| 35 | 9***4 | Трубка |
