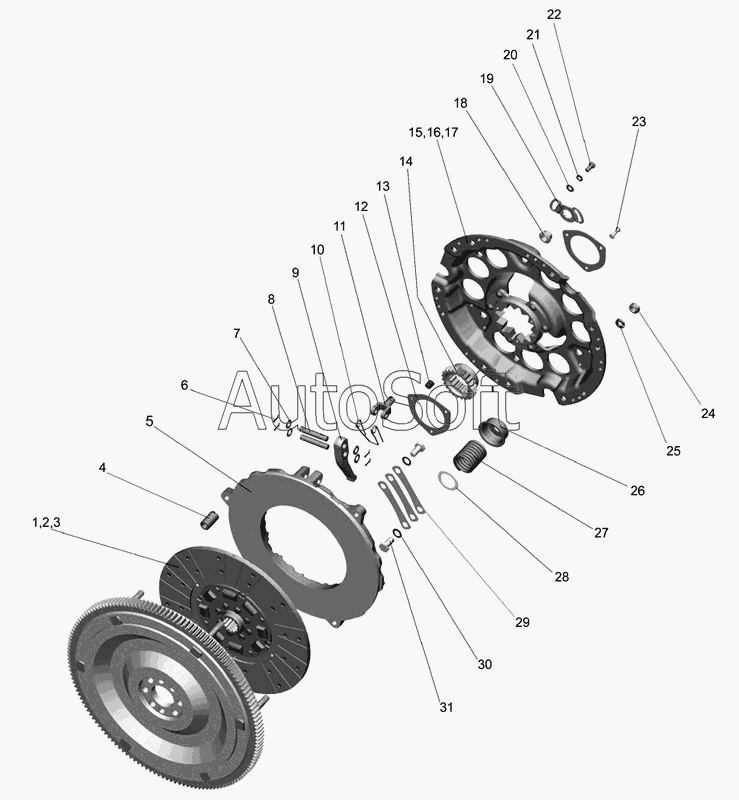

Каталог запасных частей к технике: МТЗ-510/512, 520/522 (2010). Установка сцепления 240-1005009
240-1005009
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1005009 | 2***9 | Установка муфты сцепления | |
| 80-1601090 | 8***0 | Диск сцепления в сборе | |
| 85-1601120-Б | 8***Б | Диск опорный | |
| 1 | 8***1 | Диск ведомый (с безасбестовыми накладками) | |
| 1 | 8***2 | Диск ведомый | |
| 2 | 7***1 | Накладка фрикционная | |
| 2 | 7***2 | Накладка | |
| 3 | 2***2 | Заклепка | |
| 4 | 7***4 | Втулка | |
| 5 | 8***3 | Диск нажимной | |
| 6 | 3***9 | Шплинт | |
| 7 | 8***8 | Шайба | |
| 8 | 8***6 | Палец | |
| 9 | 8***4 | Рычаг отжимной | |
| 10 | 8***3 | Пружина | |
| 11 | 8***7 | Вилка | |
| 12 | 7***2 | Шайба | |
| 13 | 7***1 | Демпфер | |
| 14 | 7***3 | Втулка | |
| 15 | 8***Б | Диск опорный | |
| 16 | 7***1 | Ступица (входит в дет.70-1601125) | |
| 17 | 8***1 | Заклепка | |
| 18 | 8***А | Гайка регулировочная | |
| 19 | 8***6 | Шайба стопорная | |
| 20 | С***9 | Шайба | |
| 21 | 8***Т | Шайба | |
| 22 | М***9 | Болт | |
| 23 | 6***1 | Заклепка | |
| 24 | М***9 | Гайка | |
| 25 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 26 | 8***Б | Стакан | |
| 27 | 8***5 | Пружина | |
| 28 | 8***Б | Шайба изолирующая | |
| 29 | 8***4 | Пластина | |
| 30 | 8***1 | Шайба | |
| 31 | 8***6 | Болт |
