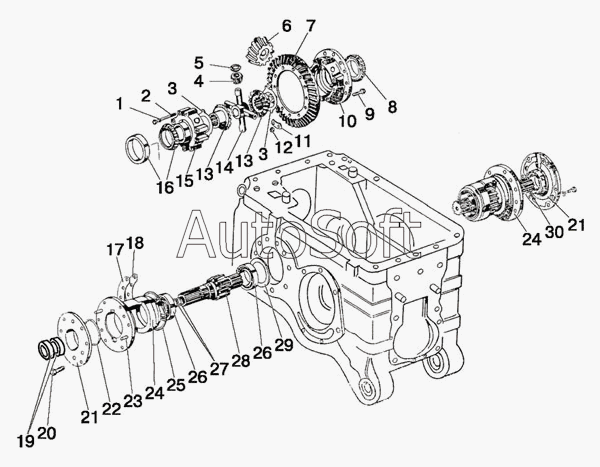

Каталог запасных частей к технике: МТЗ-510/512, 520/522 (2010). Дифференциал. Стакан подшипников
85-2403020-01
1
2
3
3
4
5
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-2403014 | 5***4 | Комплект шестерен | |
| 50-2407050-А-01 | 5***1 | Крышка стакана | |
| 70-2407060 | 7***0 | Стакан левый в сборе | |
| 70-2407060-01 | 7***1 | Стакан правый в сборе | |
| 85-2403015 | 8***5 | Корпус дифференциала в сборе | |
| 85-2403020-01 | 8***1 | Дифференциал | |
| 1 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 2 | 5***А | Болт | |
| 3 | 5***Б | Шайба опорная | |
| 4 | 8***1 | Сателлит со втулкой | |
| 5 | 8***5 | Шайба опорная | |
| 7 | 5***Б | Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) | |
| 7 | 5***1 | Шестерня ведомая | |
| 8 | 7***А | Подшипник | |
| 9 | 5***2 | Болт призонный М12х42 | |
| 10 | 8***8 | Корпус | |
| 11 | 5***3 | Пластина стопорная | |
| 12 | М***9 | Гайка | |
| 13 | 5***8 | Шестерня полуосевая | |
| 14 | 5***2 | Крестовина | |
| 15 | 8***9 | Крышка | |
| 16 | 7***А | Подшипник | |
| 17 | 5***6 | Прокладка (0,5 мм) | |
| 18 | 5***7 | Прокладка (0,2 мм) | |
| 19 | К***0 | Манжета 50x70 | |
| 20 | M***9 | Болт | |
| 21 | 8***9 | Крышка стакана | |
| 22 | 1***4 | Кольцо | |
| 22 | Ц***4 | Кольцо | |
| 23 | 5***2 | Штифт | |
| 24 | 5***2 | Стакан подшипников | |
| 25 | 1***4 | Кольцо | |
| 26 | 6***М | Подшипник | |
| 27 | 0***2 | Кольцо | |
| 28 | 7***3 | Шестерня ведущая (левая) | |
| 29 | 8***3 | Кольцо | |
| 30 | 7***1 | Шестерня ведущая (правая) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
