Каталог запасных частей к технике: МТЗ-510/512, 520/522 (2010). Гидроагрегаты и арматура ГУР
33
39
38
38
37
36
35
35
34
40
32
32
31
30
29
28
27
26
25
41
42
42
42
43
44
45
45
46
47
48
49
50
51
52
53
53
53
54
9
9
70-3400015-02
1
1
2
3
4
5
5
6
7
8
72-3400015-02
10
11
12
13
13
13
13
14
14
14
14
14
14
14
15
16
16
17
18
19
20
21
22
22
23
24

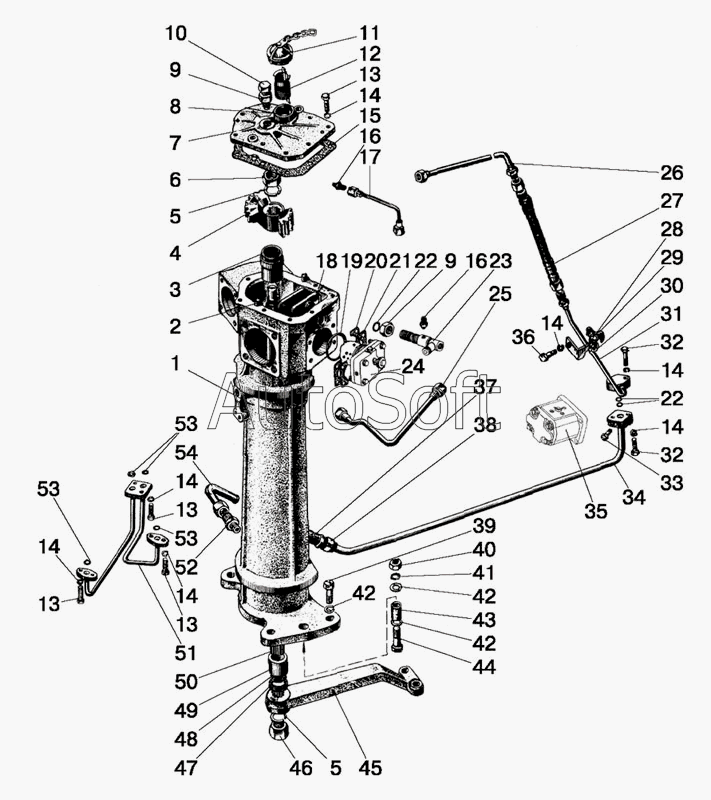

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3405020-А | 5***А | Крышка | |
| 50-3405025-А1 | 5***1 | Корпус гидроусилителя (2,50-3405012А/20А)(для запчастей) | |
| 50-3405030-01 | 5***1 | Вал с сектором | |
| 70-3400015-02 | 7***2 | Гидроусилитель рулевого управления | |
| 70-3407030-01 | 7***1 | Маслопровод | |
| 70-3407040-А1 | 7***1 | Маслопровод 70-3407150-Б с рукавом и втулкой в сборе | |
| 72-3400015-02 | 7***2 | Гидроусилитель рулевого управления | |
| 1 | 5***1 | Корпус со втулками в сборе | |
| 1 | 5***А | Корпус | |
| 2 | 5***2 | Штифт | |
| 3 | 5***А | Втулка | |
| 4 | 5***4 | Сектор | |
| 5 | 3***Л | Шайба | |
| 6 | 5***2 | Гайка | |
| 7 | 5***Б | Крышка | |
| 8 | 4***6 | Горловина | |
| 9 | 4***2 | Гайка | |
| 10 | 5***9 | Болт регулировочный | |
| 11 | 5***0 | Пробка | |
| 12 | 5***А | Фильтр заливной | |
| 13 | M***9 | Болт | |
| 14 | 8***Т | Шайба | |
| 15 | 5***1 | Прокладка | |
| 16 | 5***4 | Штуцер | |
| 17 | 5***0 | Маслопровод | |
| 18 | 5***1 | Фильтр сливной | |
| 19 | 0***4 | Кольцо | |
| 20 | 5***4 | Прокладка 0,2 мм | |
| 21 | 5***6 | Прокладка 0,5 мм | |
| 22 | 0***4 | Кольцо | |
| 23 | 7***0 | Клапан | |
| 24 | 7***0 | Датчик блокировки | |
| 25 | 7***0 | Маслопровод | |
| 26 | 7***Б | Маслопровод | |
| 27 | Н***0 | Рукав | |
| 28 | 7***7 | Втулка | |
| 29 | 7***3 | Скоба | |
| 30 | 7***4 | Кронштейн | |
| 31 | 7***Б | Маслопровод | |
| 32 | М***9 | Болт | |
| 33 | К***" | Пробка | |
| 34 | 7***0 | Маслопровод | |
| 35 | Н***Л | Насос шестеренчатый | |
| 35 | Н***Л | Насос шестеренчатый | |
| 36 | M***9 | Болт | |
| 37 | 7***1 | Шланг | |
| 38 | "***" | Хомут | |
| 38 | Х***6 | Хомут | |
| 39 | M***9 | Болт | |
| 40 | М***9 | Гайка | |
| 41 | 1***Т | Шайба | |
| 42 | С***9 | Шайба | |
| 43 | 5***1 | Втулка | |
| 44 | М***9 | Болт | |
| 45 | 5***2 | Сошка | |
| 45 | 5***2 | Сошка (для тракторов МТЗ-82/82Л) | |
| 46 | 5***3 | Гайка | |
| 47 | 2***1 | Манжета | |
| 48 | 5***7 | Кольцо | |
| 49 | 5***2 | Втулка | |
| 50 | 5***7 | Вал | |
| 51 | 5***5 | Маслопровод | |
| 52 | Н***3 | Штуцер | |
| 53 | 0***4 | Кольцо | |
| 54 | 7***0 | Маслопровод |
