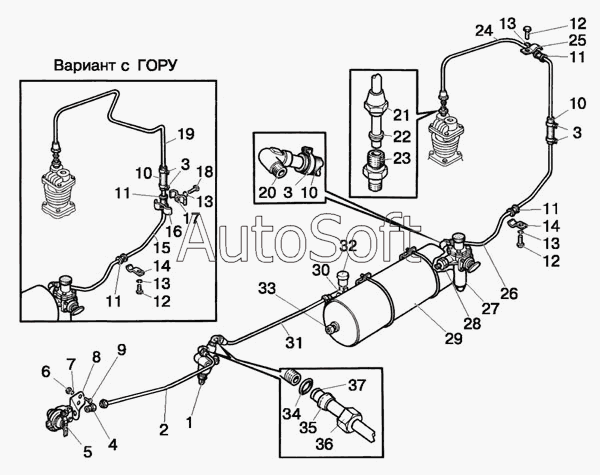

Каталог запасных частей к технике: МТЗ-510/512, 520/522 (2010). Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа
27
17
18
19
20
21
22
23
24
25
26
27
16
28
29
30
31
32
33
34
35
36
37
5
24
80-3506455
1021-3506020-01
80-3506220
1
1
2
3
3
3
4
5
80-3506005
6
7
8
9
10
10
10
11
11
11
11
12
12
12
13
13
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1021-3506020-01 | 1***1 | Трубопровод | |
| 80-3506005 | 8***5 | Пневмопривод | |
| 80-3506220 | 8***0 | Трубопровод | |
| 80-3506455 | 8***5 | Трубопровод | |
| 1 | 8***0 | Кран тормозной | |
| 1 | А***0 | Кран тормозной | |
| 2 | 1***1 | Трубопровод | |
| 3 | 1***» | Хомут | |
| 3 | Х***1 | Хомут | |
| 4 | 1***2 | Штуцер | |
| 5 | 8***0 | Головка соединительная | |
| 5 | А***0 | Головка соединительная в сборе | |
| 6 | М***9 | Гайка | |
| 7 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 8 | 7***2 | Кронштейн | |
| 9 | М***9 | Болт | |
| 10 | 7***3 | Шланг | |
| 11 | 7***7 | Втулка | |
| 12 | М***9 | Болт | |
| 13 | 8***Т | Шайба | |
| 14 | 7***1 | Держатель | |
| 15 | 8***1 | Трубопровод | |
| 16 | 7***4 | Планка | |
| 17 | 7***6 | Планка | |
| 18 | М***9 | Болт | |
| 19 | 8***1 | Трубопровод | |
| 20 | 7***5 | Угольник | |
| 21 | 7***3 | Гайка накидная | |
| 22 | 8***4 | Муфта | |
| 23 | 7***2 | Штуцер | |
| 24 | 7***0 | Трубопровод 70-3506121 с муфтой конусной и гайкой накидной в сборе | |
| 24 | 7***1 | Трубопровод | |
| 25 | 7***1 | Пластина | |
| 26 | 8***1 | Трубопровод | |
| 27 | 8***0 | Регулятор давления | |
| 27 | А***Б | Регулятор давления | |
| 28 | 8***6 | Контргайка | |
| 29 | 8***0 | Баллон | |
| 30 | 8***5 | Тройник | |
| 31 | 8***4 | Трубка | |
| 32 | Д***Е | Датчик давления воздуха | |
| 33 | Д***В | Датчик аварийного давления воздуха | |
| 34 | 0***4 | Кольцо | |
| 35 | 1***4 | Муфта | |
| 36 | 1***3 | Гайка | |
| 37 | 1***2 | Нипель |
