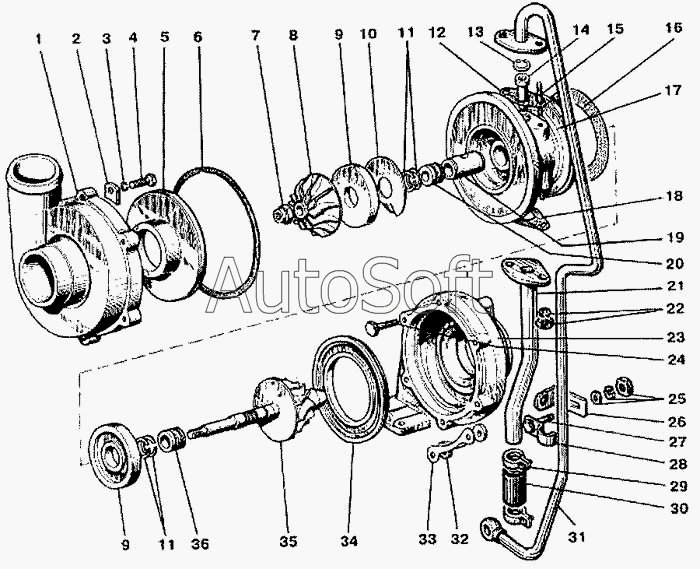

Каталог запасных частей к технике: МТЗ-900. Турбокомпрессор ТРК-7Н-6
26
15
16
17
18
19
20
21
22
23
24
25
14
27
28
29
30
31
32
33
34
35
36
3
1
2
4
5
6
7
8
9
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 706.30001.01 | 7***1 | Турбокомпрессор ТКР-7Н-6 | |
| 706.30003.01 | 7***1 | Корпус средний | |
| 706.30004.01 | 7***1 | Ротор | |
| 706.30005.01 | 7***1 | Вал ротора | |
| 706.30007.01 | 7***1 | Корпус компрессора | |
| 706.30009.01 | 7***1 | Корпус средний | |
| Гайка М8 | Г***8 | Гайка М8 | |
| Шайба ШП6 | Ш***6 | Шайба ШП6 | |
| Шайба ШЧ6 | Ш***6 | Шайба ШЧ6 | |
| 1 | 7***1 | Корпус компрессора | |
| 2 | 7***1 | Шайба | |
| 3 | Ш***8 | Шайба ШП8 | |
| 4 | Б***0 | Болт М8х20 | |
| 5 | 7***1 | Диффузор | |
| 6 | 7***1 | Кольцо | |
| 7 | 7***1 | Гайка специальная | |
| 8 | 7***1 | Кольцо компрессора | |
| 9 | 7***1 | Диск | |
| 10 | 7***1 | Щиток | |
| 11 | 7***1 | Кольцо уплотнительное | |
| 12 | 2***6 | Прокладка | |
| 13 | А***р | Кольцо | |
| 14 | 7***1 | Фиксатор | |
| 15 | Ш***6 | Шпилька М8 х 2ч/6 х16 | |
| 16 | 7***1 | Экран | |
| 17 | 7***1 | Корпус средний | |
| 18 | 2***Б | Прокладка | |
| 19 | 7***1 | Подшипник | |
| 20 | 7***1 | Маслоотражатель | |
| 21 | 2***2 | Труба сливная | |
| 22 | Ш***8 | Шайба ШП8 | |
| 23 | 7***3 | Корпус турбины | |
| 24 | Б***6 | Болт М8х16 | |
| 25 | Г***6 | Гайка М6 | |
| 26 | 2***Б | Планка | |
| 27 | Б***6 | Болт М6х16 | |
| 28 | 2***0 | Хомут | |
| 29 | Х***6 | Хомут | |
| 30 | Р***4 | Рукав 18х27-4 | |
| 31 | 2***1 | Труба подводящая | |
| 32 | 7***1 | Планка | |
| 33 | 7***1 | Шайба замковая | |
| 34 | 7***1 | Диск турбины | |
| 35 | 7***1 | Вал с колесом | |
| 36 | 7***1 | Втулка уплотнения |
