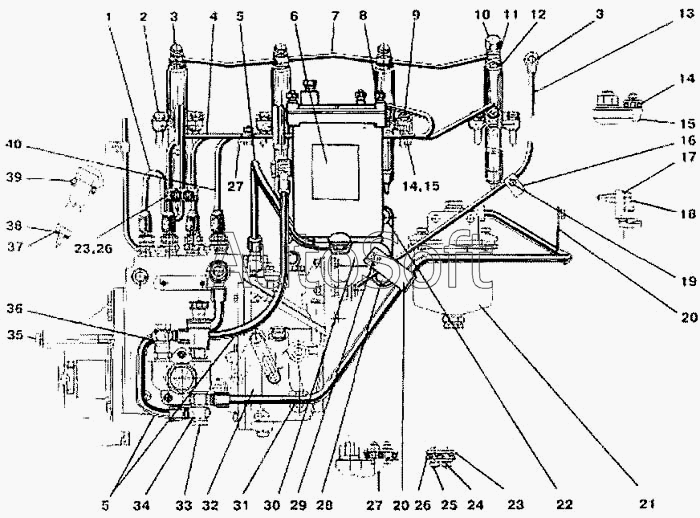

Каталог запасных частей к технике: МТЗ-900. Топливные трубопроводы. Установка топливной аппаратуры
31
21
22
23
23
24
25
26
26
27
27
28
29
30
20
20
32
33
34
35
36
37
38
39
40
10
1
2
3
3
4
5
5
6
7
8
9
11
12
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1111107 | 2***7 | Колодка | |
| Шайба ШП8 | Ш***8 | Шайба ШП8 | |
| 1 | 2***1 | Трубка первая | |
| 2 | Б***5 | Болт М10х35 | |
| 3 | 3***7 | Болт | |
| 4 | 2***2 | Трубка вторая | |
| 5 | 2***2 | Трубка | |
| 6 | 2***1 | Фильтр топливный | |
| 7 | 2***2 | Топливопровод | |
| 8 | 1***1 | Форсунка ФД-22 М | |
| 9 | 2***3 | Трубка третья | |
| 10 | 2***2 | Штуцер | |
| 11 | 3***8 | Прокладка | |
| 12 | 3***1 | Прокладка | |
| 13 | 2***0 | Трубка пневмокорректора | |
| 14 | 2***4 | Колодка | |
| 15 | 2***Б | Кронштейн | |
| 16 | 2***4 | Хомутик | |
| 17 | Ш***0 | Шайба ШП10 | |
| 18 | Б***5 | Болт М10х25 | |
| 19 | Б***0 | Болт М8х20 | |
| 20 | 5***1 | Хомутик | |
| 21 | А***0 | Фильтр-отстойник в сборе | |
| 22 | 2***2 | Шпилька | |
| 23 | 5***В | Хомутик | |
| 24 | Ш***6 | Шайба ШП6 | |
| 25 | Г***6 | Гайка М6 | |
| 26 | 2***6 | Колодка | |
| 27 | 2***Б | Кронштейн | |
| 28 | Б***0 | Болт М10х30 | |
| 29 | М***0 | Гайка | |
| 30 | 2***1 | Кронштейн | |
| 31 | 2***0 | Трубка | |
| 32 | 4***0 | Насос топливный | |
| 33 | 2***А | Болт | |
| 34 | Д***А | Кольцо | |
| 35 | Б***0 | Болт М10х120 | |
| 36 | Д***1 | Кольцо уплотнительное | |
| 37 | 2***А | Прокладка | |
| 38 | 2***1 | Обойма | |
| 39 | 2***Б | Кольцо защитное форсунки | |
| 40 | 2***4 | Трубка четвертая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
