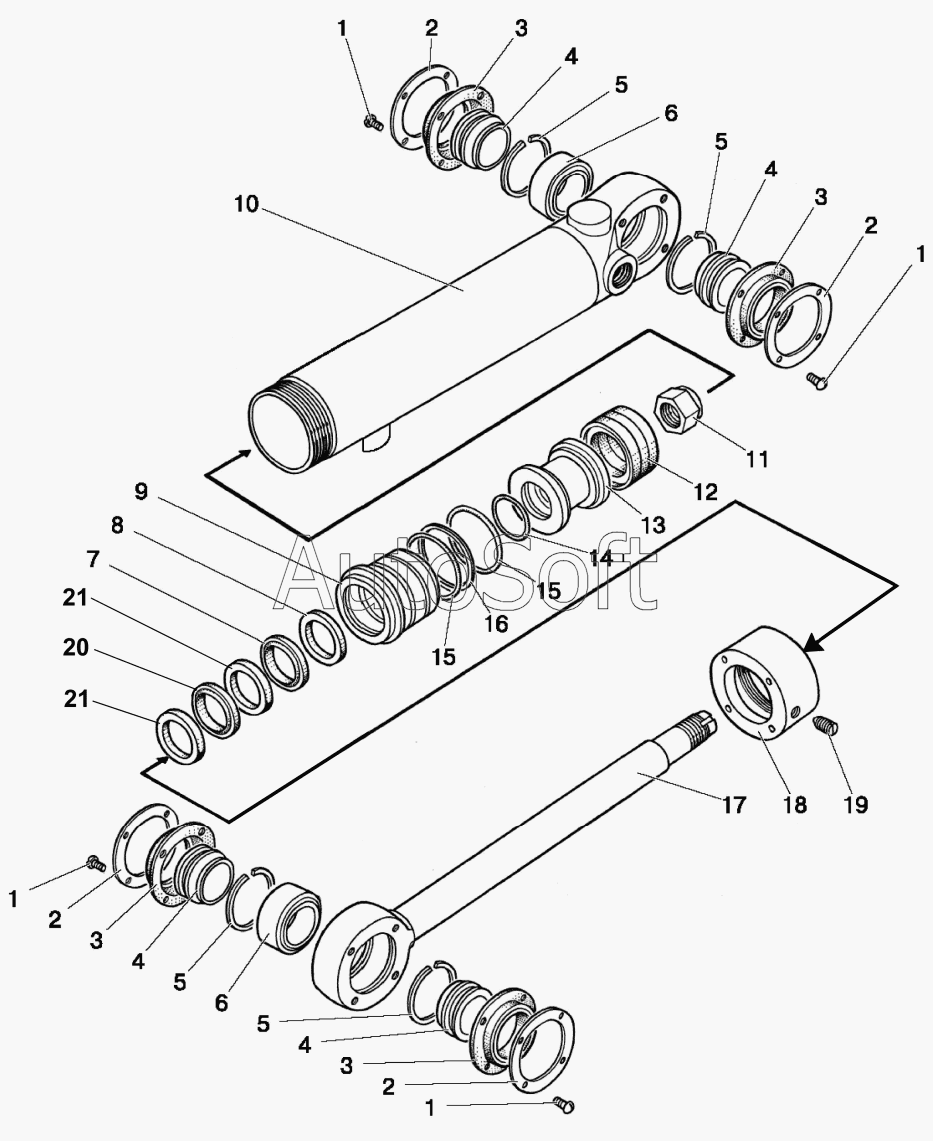

Каталог запасных частей к технике: МТЗ-3522 (2011). Гидроцилиндр Ц63 (63x30-250)
Ц63-3405115-А-03
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц63-3405115-А-03 | Ц***3 | Гидроцилиндр | |
| 1 | В***0 | Винт | |
| 2 | 8***7 | Кольцо | |
| 3 | Ц***4 | Чехол | |
| 4 | Ц***7 | Втулка | |
| 5 | С***7 | Кольцо | |
| 6 | Ш***0 | Подшипник | |
| 7 | 2***9 | Манжета штока | |
| 8 | 2***1 | Уплотнение штока | |
| 9 | Ц***Б | Крышка передняя | |
| 10 | Ц***3 | Корпус | |
| 11 | Ц***2 | Гайка | |
| 12 | 2***3 | Уплотнение поршня | |
| 13 | Ц***3 | Поршень | |
| 14 | 0***4 | Кольцо | |
| 15 | 0***4 | Кольцо | |
| 16 | 8***7 | Кольцо защитное | |
| 16 | Ц***8 | Кольцо защитное | |
| 17 | Ц***1 | Шток | |
| 18 | Ц***4 | Гайка накидная | |
| 19 | А***0 | Винт | |
| 20 | 2***9 | Уплотнение штока | |
| 21 | 2***6 | Направляющая штока |
