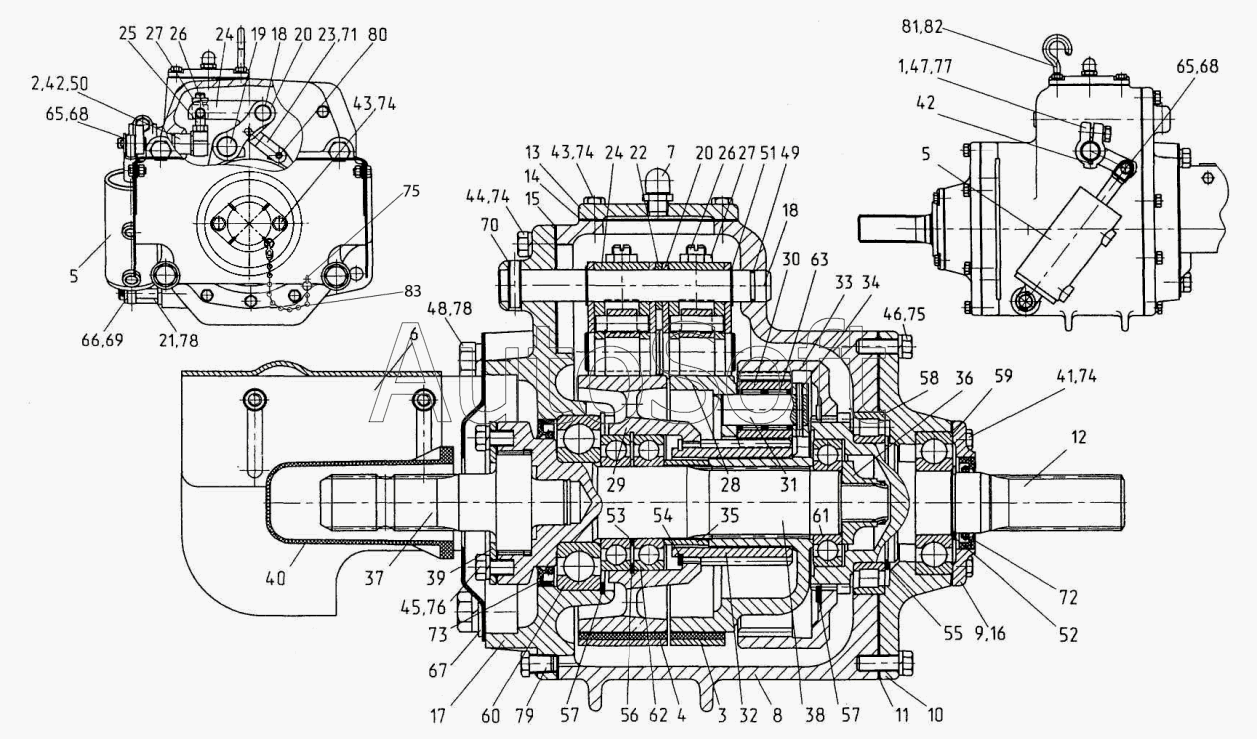

Каталог запасных частей к технике: МТЗ-3522 (2011). Передний ВОМ. Редуктор 2522-4209015-А
51
61
60
59
58
57
57
56
55
54
53
52
62
50
49
48
47
46
45
44
43
43
42
42
73
83
82
81
80
79
78
78
77
76
75
75
74
74
74
74
41
72
71
70
69
68
68
67
66
65
65
63
10
20
20
19
18
18
17
16
15
14
13
12
11
21
9
8
7
6
5
5
4
3
2
1
31
40
39
38
37
36
35
34
33
32
2522-4209015-А
30
29
28
27
27
26
26
25
24
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-4209015-А | 2***А | Редуктор | |
| 1 | 2***А | Рычаг | |
| 2 | 1***0 | Рычаг | |
| 3 | 8***0 | Лента с накладкой 85-4202056 | |
| 4 | 8***1 | Лента с накладкой 85-4202057 | |
| 5 | 8***0 | Цилиндр | |
| 6 | 2***0 | Ограждение | |
| 7 | T***8 | Сапун MINTOR | |
| 8 | 2***1 | Корпус | |
| 9 | 2***2 | Прокладка | |
| 10 | 2***3 | Крышка | |
| 11 | 2***4 | Прокладка | |
| 12 | 2***6 | Вал | |
| 13 | 2***7 | Крышка | |
| 14 | 2***8 | Прокладка | |
| 15 | 2***9 | Прокладка | |
| 16 | 2***6 | Крышка | |
| 17 | 2***6 | Крышка | |
| 18 | 2***7 | Ось | |
| 19 | 2***8 | Палец | |
| 20 | 2***9 | Стяжка | |
| 21 | 1***7 | Болт | |
| 22 | 1***6 | Втулка | |
| 23 | 1***8 | Стяжка | |
| 24 | 1***1 | Рычаг | |
| 25 | 1***2 | Палец | |
| 26 | 1***3 | Винт | |
| 27 | 1***4 | Гайка | |
| 28 | 1***5 | Водило | |
| 29 | 8***3 | Барабан | |
| 30 | 7***4 | Сателлит | |
| 31 | 7***6 | Ось | |
| 32 | 7***2 | Шестерня солнечная | |
| 33 | 7***3 | Шестерня коронная | |
| 34 | 7***1 | Штифт | |
| 35 | 7***7 | Втулка | |
| 36 | 7***А | Гайка | |
| 37 | 8***2 | Хвостовик | |
| 38 | 8***Б | Вал | |
| 39 | 8***А | Пластина | |
| 40 | 8***1 | Колпак | |
| 41 | 2***6 | Болт | |
| 42 | С***1 | Шпонка | |
| 43 | Б***9 | Болт | |
| 44 | Б***9 | Болт | |
| 45 | Б***9 | Болт | |
| 46 | Б***9 | Болт | |
| 47 | Б***9 | Болт | |
| 48 | Б***9 | Болт | |
| 49 | К***4 | Кольцо | |
| 50 | К***4 | Кольцо | |
| 51 | К***0 | Кольцо | |
| 52 | К***8 | Кольцо | |
| 53 | К***0 | Кольцо | |
| 54 | К***8 | Кольцо | |
| 55 | К***5 | Кольцо | |
| 56 | К***5 | Кольцо | |
| 57 | К***0 | Кольцо 2С110 | |
| 58 | 6***1 | Подшипник | |
| 59 | 1***0 | Подшипник | |
| 60 | 6***А | Подшипник | |
| 61 | 2***А | Подшипник | |
| 62 | 2***А | Подшипник | |
| 63 | S***7 | Подшипник | |
| 65 | Ш***9 | Шайба | |
| 66 | Ш***9 | Шайба С 16.01.019 | |
| 67 | Ш***9 | Шайба С 16.01.019 | |
| 68 | Ш***9 | Шплинт | |
| 69 | Ш***9 | Шплинт | |
| 70 | Ш***Г | Штифт | |
| 71 | Ш***5 | Штифт | |
| 72 | М***1 | Манжета | |
| 73 | М***1 | Манжета | |
| 74 | Ш***Т | Шайба 8Т | |
| 75 | Ш***9 | Шплинт | |
| 76 | Ш***Т | Шайба | |
| 77 | Ш***Т | Шайба | |
| 78 | Ш***Т | Шайба | |
| 79 | П***9 | Пробка | |
| 80 | Ш***6 | Штифт | |
| 81 | 3***1 | Крюк | |
| 82 | Г***9 | Гайка | |
| 83 | 7***5 | Цепочка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
