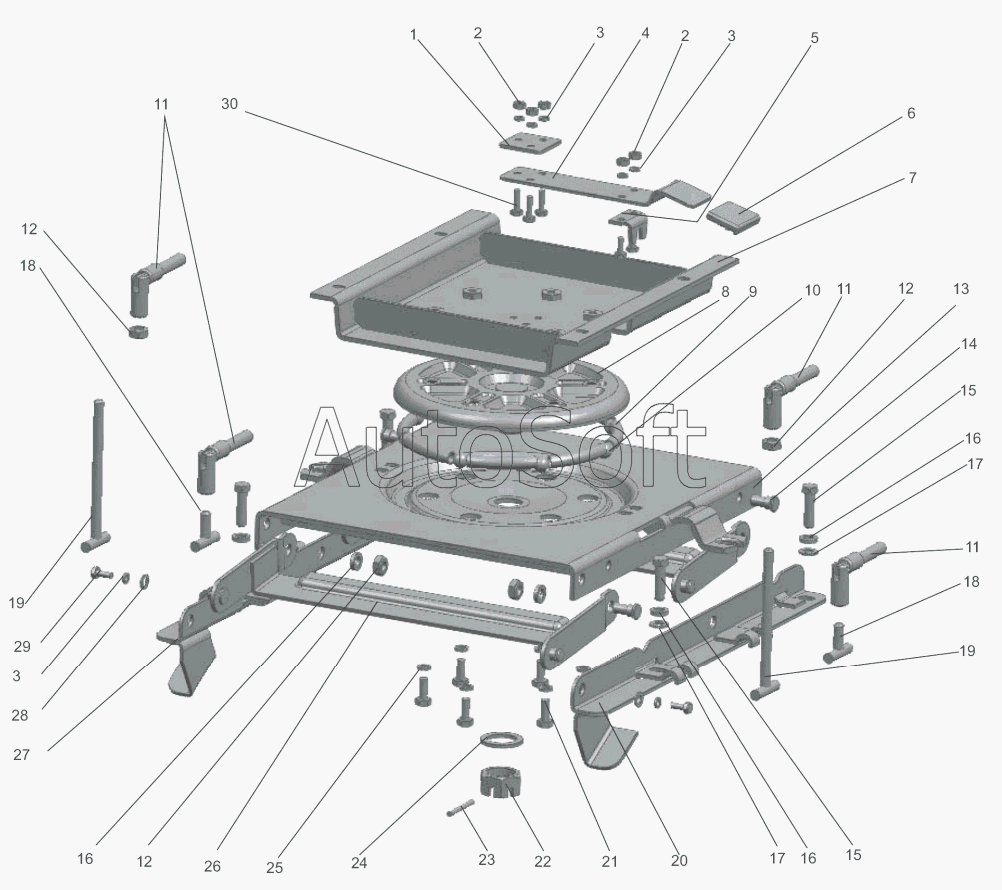

Каталог запасных частей к технике: МТЗ-3522 (2011). Механизм реверса
2522-6807000-01
1
2
2
3
3
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
15
15
16
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-6807000-01 | 2***1 | Механизм реверса | |
| 1 | 8***4 | Накладка | |
| 2 | Г***9 | Гайка | |
| 3 | Ш***Т | Шайба | |
| 4 | 8***Б | Рычаг | |
| 5 | 1***1 | Стопор | |
| 6 | 8***6 | Накладка | |
| 7 | 1***0 | Панель | |
| 8 | 8***0 | Диск | |
| 9 | 8***1 | Пружина | |
| 10 | Ш***0 | Шарик 15,081-100 | |
| 11 | 8***0 | Зажим | |
| 12 | Г***а | Гайка | |
| 13 | 2***0 | Панель | |
| 14 | 2***1 | Ось | |
| 15 | Б***9 | Болт | |
| 16 | Ш***Т | Шайба | |
| 17 | Ш***9 | Шайба С10.01.019 | |
| 18 | 8***0 | Винт | |
| 19 | 1***0 | Винт | |
| 20 | 2***0 | Кронштейн левый | |
| 21 | Б***9 | Болт | |
| 22 | А***0 | Гайка | |
| 23 | Ш***9 | Шплинт 5х45.019 | |
| 24 | Ш***9 | Шайба С 27.01.019 | |
| 25 | Ш***Т | Шайба 8Т | |
| 26 | 2***0 | Шатун | |
| 27 | 2***1 | Кронштейн правый | |
| 28 | Ш***9 | Шайба | |
| 29 | Б***9 | Болт | |
| 30 | Б***9 | Болт |
