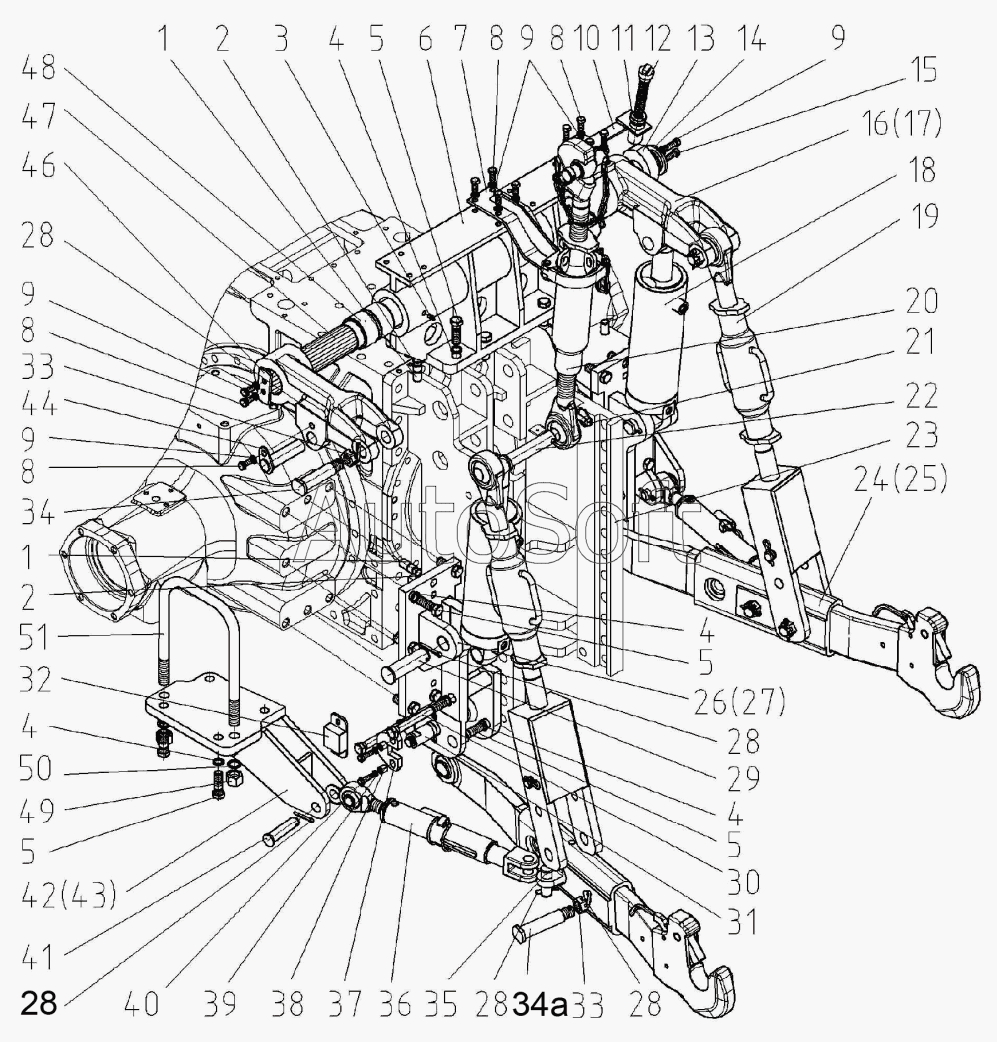

Каталог запасных частей к технике: МТЗ-3522 (2011). Механизм задней навески
1
1
1
2
2
3
4
4
4
4
5
5
5
5
6
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
25
26
27
28
28
28
28
28
29
30
31
32
33
33
34
34a
35
36
37
38
39
40
41
42
43
44
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Штифт | |
| 10 | 2***0 | Кронштейн | |
| 11 | 1***9 | Гайка | |
| 12 | R***1 | Датчик позиционный | |
| 13 | 2***6 | Эксцентрик | |
| 14 | 2***7 | Шайба | |
| 15 | Б***9 | Болт | |
| 16 | 2***Б | Рычаг | |
| 17 | 2***1 | Рычаг | |
| 18 | 4***5 | Цилиндр Ц110х56х250 | |
| 19 | 2***0 | Раскос | |
| 2 | 5***9 | Кольцо | |
| 20 | 2***0 | Тяга верхняя | |
| 21 | А***5 | Чека | |
| 22 | 2***6 | Палец | |
| 23 | 2***0 | Кронштейн | |
| 24 | 2***0 | Тяга нижняя левая | |
| 24 | 2***0 | Тяга с захватом МТЗ 3к | |
| 24 | 3***0 | Тяга с захватом Walterscheid 4к | |
| 25 | 2***5 | Тяга нижняя правая | |
| 25 | 2***1 | Тяга с захватом МТЗ 3к | |
| 25 | 3***5 | Тяга с захватом Walterscheid 4к | |
| 26 | 2***5 | Кронштейн | |
| 27 | 2***1 | Кронштейн | |
| 28 | Ш***9 | Шплинт 5х45.019 | |
| 29 | 1***9 | Палец | |
| 3 | М***. | Масленка 2.30.90. Ц6. хр. | |
| 30 | 2***8 | Болт | |
| 31 | R***3 | Датчик силовой | |
| 32 | 1***6 | Крышка | |
| 33 | А***0 | Гайка | |
| 34 | 2***8 | Палец | |
| 34a | 2***1 | Палец | |
| 35 | 1***1 | Палец | |
| 36 | 1***0 | Стяжка | |
| 37 | 1***1 | Скоба | |
| 38 | 1***2 | Втулка | |
| 39 | Ш***Т | Шайба | |
| 4 | Ш***Т | Шайба | |
| 40 | В***9 | Винт М10-6gx35.58.019 | |
| 41 | 2***1 | Палец | |
| 42 | 2***0 | Кронштейн | |
| 43 | 2***1 | Кронштейн | |
| 44 | 2***5 | Палец | |
| 46 | 1***Б | Шайба | |
| 47 | 2***3 | Вал | |
| 48 | 2***7 | Втулка | |
| 49 | 3***9 | Гайка | |
| 5 | 7***6 | Болт | |
| 50 | Ш***Т | Шайба 24Т | |
| 51 | 3***8 | Стяжка | |
| 6 | 2***0 | Кронштейн | |
| 7 | 2***А | Кронштейн | |
| 8 | Б***9 | Болт М12-6gx25.88.35.019 | |
| 9 | Ш***Т | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
